Instrukcja montażu wlotu powietrza Velossa Tech Big Mouth LIT KIT do 2023+ GR Corolla
Kompletny przewodnik instalacji wlotu powietrza Velossa Tech Big Mouth LIT KIT dla Toyoty GR Corolla 2023+. Instrukcja zawiera kroki montażu, schematy okablowania, konfigurację oświetlenia oraz wskazówki dotyczące dopasowania elementów.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja dotyczy montażu wlotu powietrza Velossa Tech Big Mouth LIT KIT w Toyocie GR Corolla 2023+. Proces obejmuje demontaż fabrycznego snorkela, montaż wlotu Big Mouth, opcjonalną instalację zestawu High Flow Induction oraz podłączenie oświetlenia LED sterowanego przez aplikację Bluetooth. str. 1, 2, 3, 4
Najważniejsze czynności
- Przestawienie klaksonów Hella (jeśli są obecne) str. 6
- Poluzowanie zderzaka str. 7
- Montaż wlotu Big Mouth str. 8
Pierwsze uruchomienie
- Podłączenie do aplikacji Diode Dynamics str. 23
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Uszkodzenie części przy wkręcaniu
Nie dokręcaj śrub zbyt mocno, ponieważ wkręcasz je w plastik.
str. 10, 15Gdzie szukać w PDF
- Zawartość zestawu str. 2, 3, 4, 5
- Montaż wlotu str. 7, 8
- Montaż plenum i kanałów str. 13, 14
- Okablowanie str. 17, 18, 19, 20
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

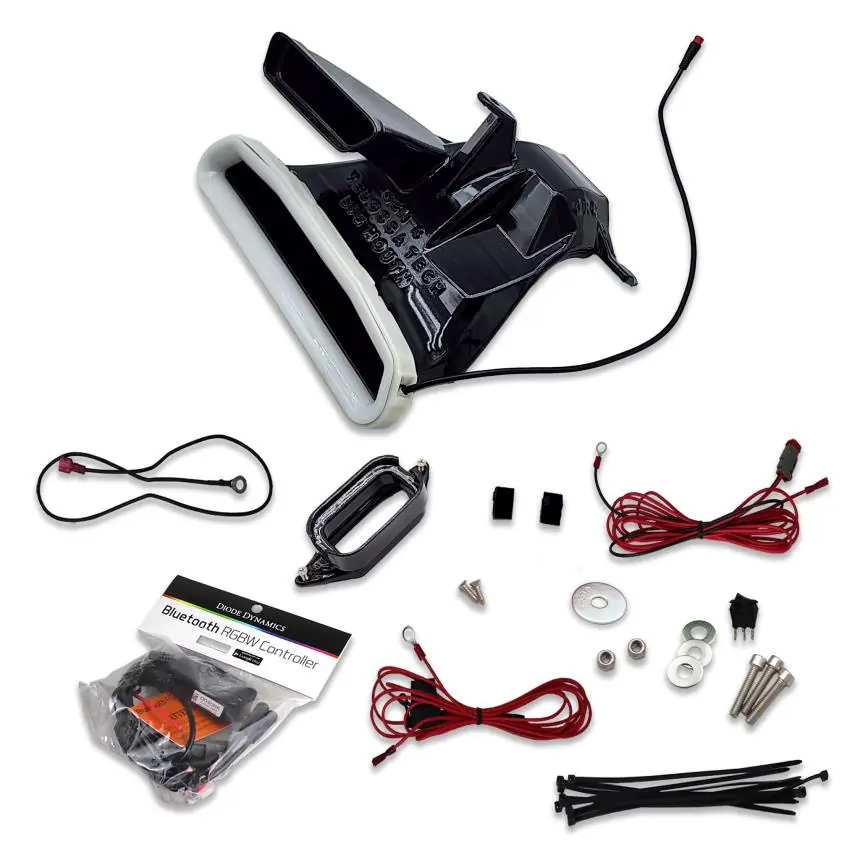

Niniejsza instrukcja opisuje proces montażu wlotu powietrza Velossa Tech Big Mouth LIT KIT w samochodzie Toyota GR Corolla (rocznik 2023+). Instalacja wymaga podstawowych narzędzi ręcznych i zajmuje około 2 godzin. Przed przystąpieniem do prac należy sprawdzić zawartość zestawu zgodnie z listą części dla wybranej wersji (Base, Upgrade lub LIT Flare).
Przygotowanie do montażu

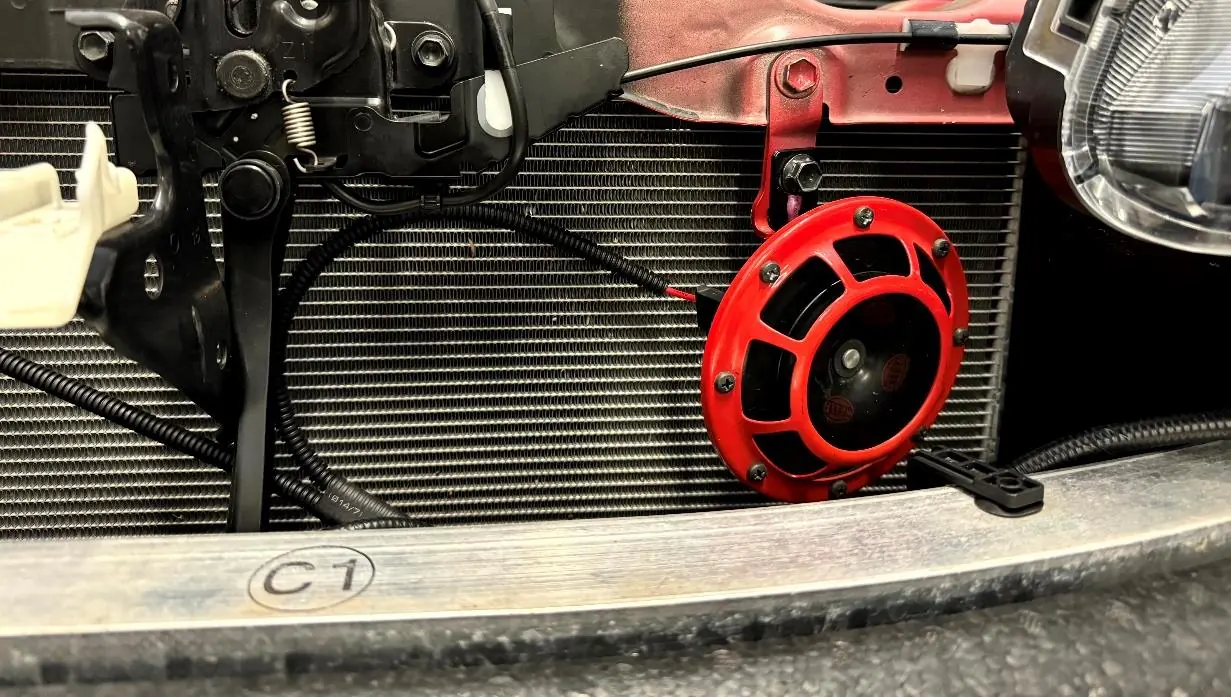

- Hella Horn: Jeśli pojazd posiada klaksony Hella, należy je przestawić o 1,5 cala niżej, używając fabrycznego wspornika. Nie ma potrzeby demontażu zderzaka do tej czynności.
- Demontaż: Pełny demontaż zderzaka nie jest wymagany, ale ułatwia pracę. Należy usunąć plastikową osłonę, zdemontować fabryczny snorkel i poluzować punkty mocowania górnej części zderzaka, aby umożliwić jego odchylenie.
Montaż wlotu Big Mouth

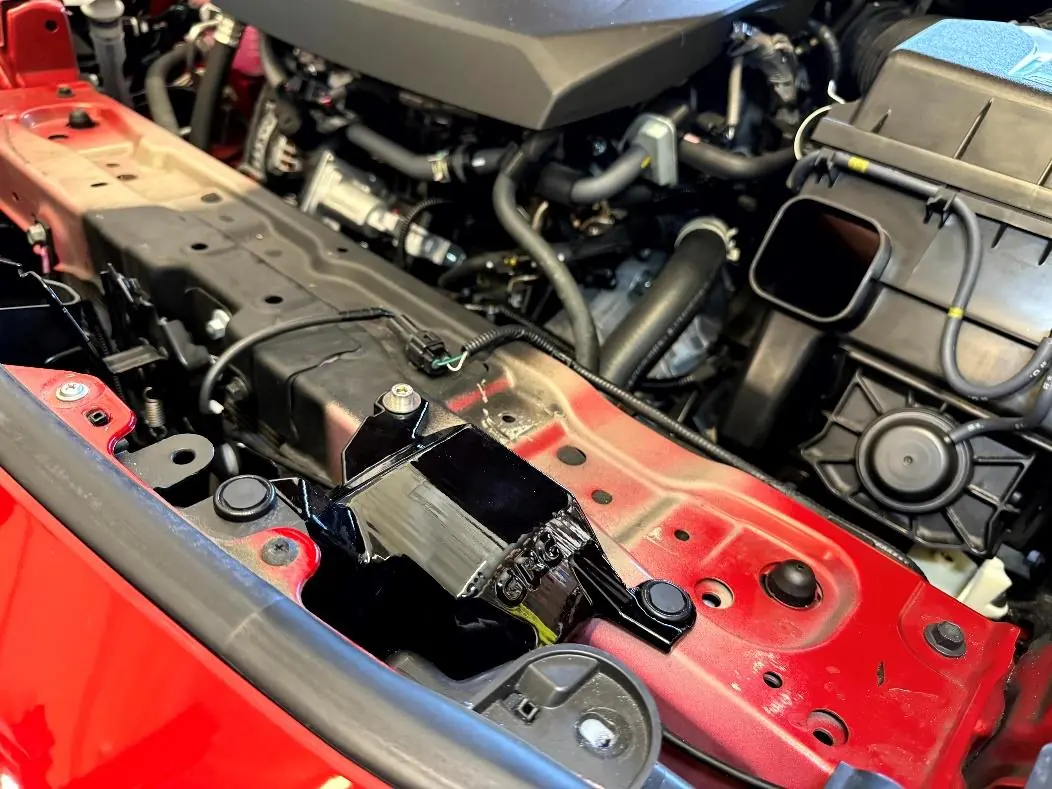

- Wprowadź wlot Big Mouth pod kątem, zaczynając od środka przy zamku maski i kierując się w stronę strony kierowcy.
- Dopasuj wlot tak, aby górny wlot powietrza pokrywał się z otworem w grillu.
- Użyj fabrycznych klipsów oraz dostarczonych śrub M6 x 40mm, podkładek 6mm i nakrętek zabezpieczających M6.
- Uwaga: W przypadku wkręcania śrub w plastik, nie dokręcaj ich zbyt mocno, aby uniknąć uszkodzenia części.
Instalacja dodatkowych elementów (zależnie od zestawu)
- Adapter: Jeśli posiadasz zestaw bazowy, zamontuj adapter do głównego korpusu za pomocą śrub #6.

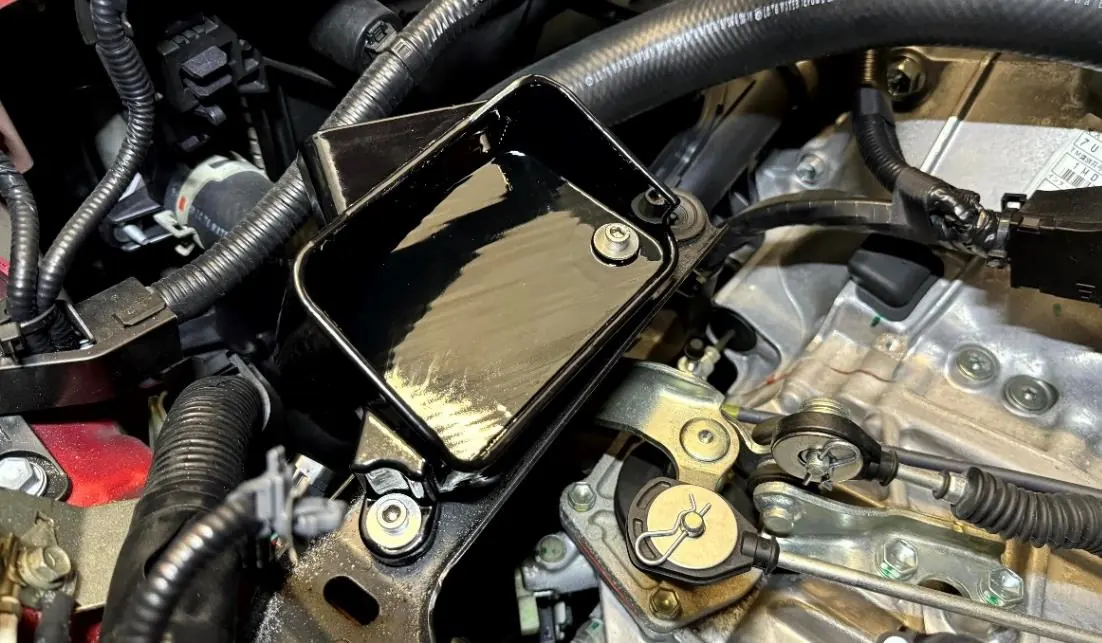

- Plenum: W przypadku zestawu High Flow Induction, zamontuj plenum, używając śrub M6 x 30mm. Strona kierowcy wymaga użycia śruby i podkładki, strona pasażera dodatkowo podkładki błotnikowej 1/4" x 1" i nakrętki zabezpieczającej.
- Kanały powietrzne: Wsuń kanał zasilający (feed duct) w otwór plenum (napis GRC skierowany do dołu), a następnie połącz go z kanałem airboxa.
Okablowanie i oświetlenie

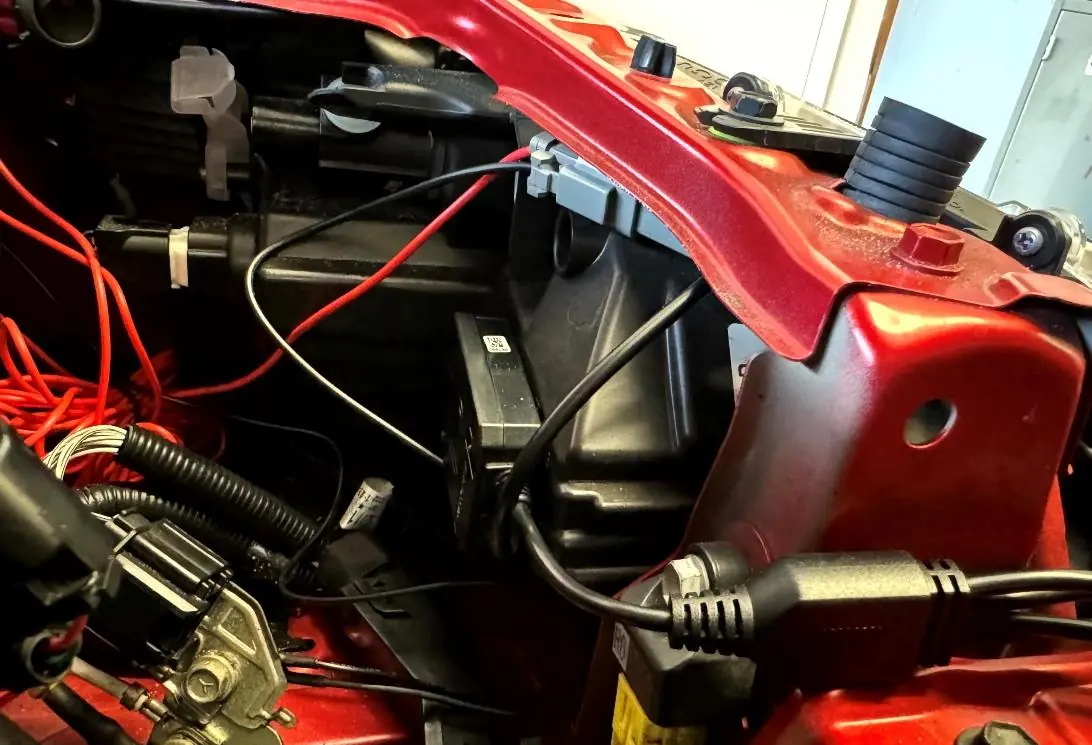

- Zainstaluj kontroler Diode Dynamics w wyznaczonym miejscu, używając taśmy dwustronnej.

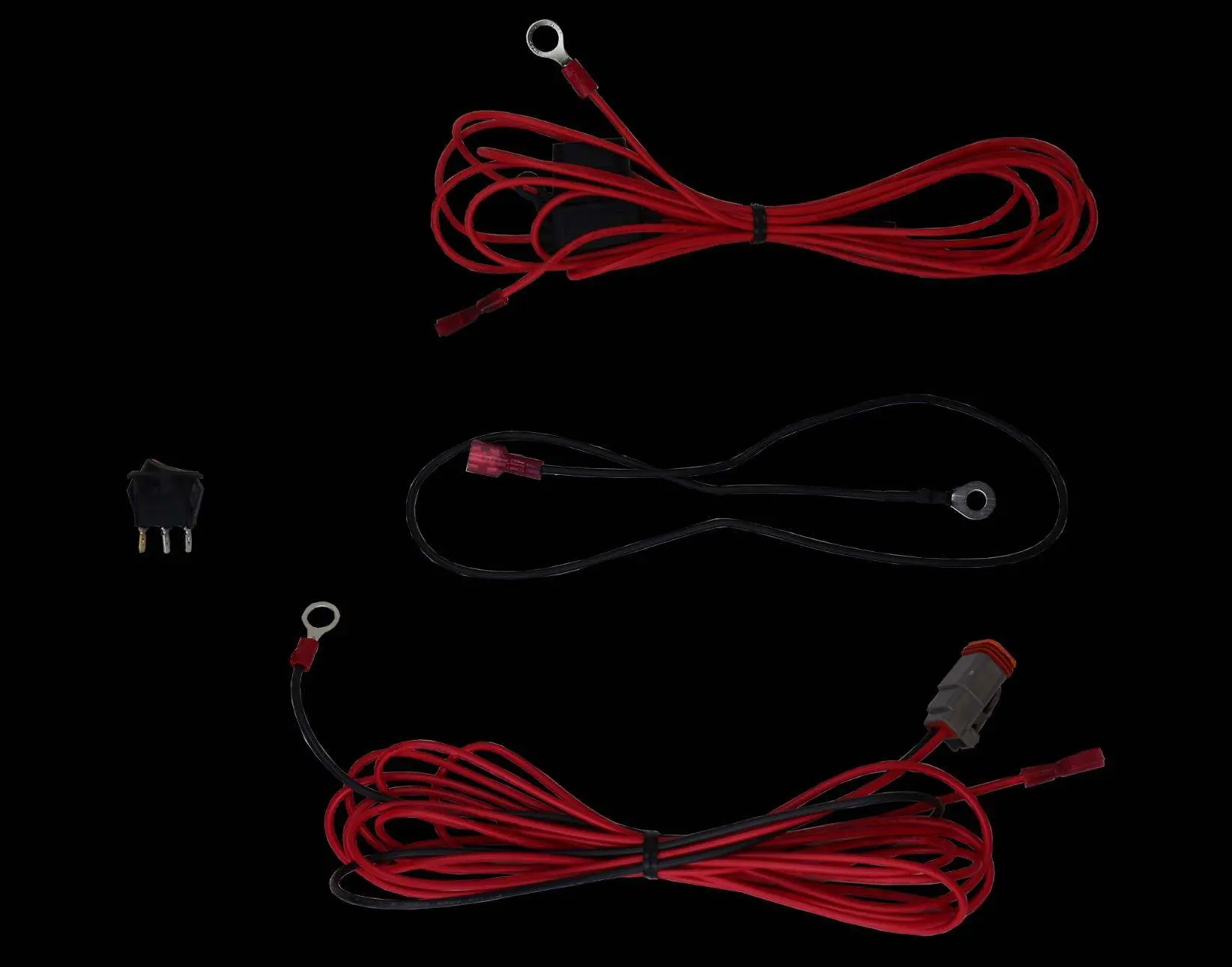

- Podłącz kable zgodnie ze schematem: zasilanie z bezpiecznikiem do akumulatora, masa do punktu masowego, przełącznik do zasilania.
- Użyj dostarczonych klipsów kablowych, aby zabezpieczyć przewody przed naprężeniami.
- Pobierz aplikację Diode Dynamics, aby sterować oświetleniem przez Bluetooth.
Praktyczna pomoc
Typowe problemy
Uszkodzenie gwintów w plastiku
Nie dokręcaj śrub zbyt mocno podczas wkręcania w plastikowe elementy.
Klakson Hella blokuje montaż
Przestaw klakson o 1,5 cala niżej, używając fabrycznego wspornika i śruby.
Słaby sygnał Bluetooth kontrolera
Upewnij się, że kontroler nie jest zamontowany za dużą ilością metalowych elementów.
Naprężenia przewodów
Użyj dostarczonych klipsów kablowych i kleju o wysokiej wytrzymałości, aby zapewnić odpowiednie prowadzenie kabli.
Przed użyciem
- Sprawdź zawartość zestawu zgodnie z tabelą dla swojej wersji (Base, Upgrade lub LIT Flare).
- Przygotuj podstawowe narzędzia ręczne.
- Zarezerwuj około 2 godziny na instalację.
- Upewnij się, że masz dostęp do akumulatora i punktów masowych.
- Pobierz aplikację Diode Dynamics na telefon.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- M6 x 40mm / M6 x 30mm
- Śruby montażowe o różnych długościach do mocowania korpusu i plenum.
- Nakrętka zabezpieczająca M6
- Nakrętka z wkładką nylonową zapobiegająca odkręcaniu się pod wpływem wibracji.
- Podkładka błotnikowa 1/4" x 1"
- Szeroka podkładka stosowana przy montażu plenum po stronie pasażera.
Ilustracje i schematy
- Schemat okablowania pokazuje połączenie kontrolera, przełącznika, bezpiecznika i zasilania 12V.
- Instrukcja wskazuje na konieczność użycia fabrycznych klipsów do mocowania kanałów powietrznych.
Zgodność modelu
- Zestaw przeznaczony dla Toyota GR Corolla 2023+.
- Kompatybilny z fabrycznym airboxem oraz niektórymi zestawami aftermarketowymi (wymaga adaptera).
- Wymaga przestawienia klaksonów Hella, jeśli są zainstalowane.
