Instrukcja obsługi belek bagażnika Fiamma Carry-Bike Kit Bars DJ Ducato
Szybki przewodnik instalacji belek bagażnika Fiamma Carry-Bike Kit Bars DJ Ducato. Dowiedz się, jak poprawnie zamontować belki, jakie są wymagane narzędzia i moment dokręcania.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu belek bagażnika Fiamma Carry-Bike Kit Bars DJ Ducato, przeznaczonych do pojazdów Fiat Ducato wyprodukowanych od 2006 roku (≥ 06). Produkt jest akcesorium montażowym dla bagażników Carry-Bike DJ (Item No. 02096-26 / 02096-26A). Zaleca się, aby instalacja była przeprowadzana przez wykwalifikowany personel zgodnie z lokalnymi przepisami.
Zawartość zestawu

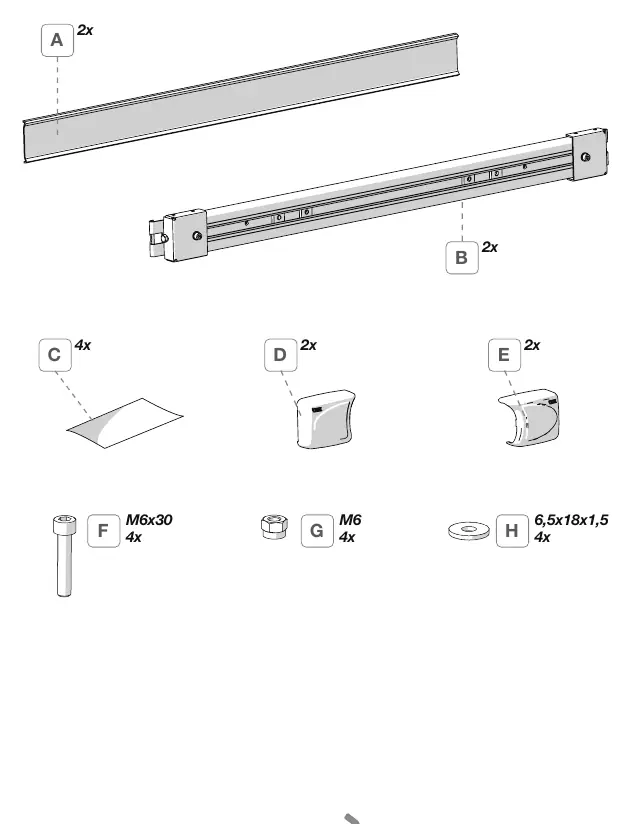

Przed przystąpieniem do montażu upewnij się, że zestaw zawiera wszystkie elementy:
- A: 2x Belka
- B: 2x Profil montażowy
- C: 4x Taśma ochronna
- D: 2x Zaślepka
- E: 2x Zaślepka
- F: 4x Śruba M6x30
- G: 4x Nakrętka M6
- H: 4x Podkładka 6,5x18x1,5
Instrukcja montażu krok po kroku
- Przygotowanie belek: Połącz belki (A) z profilami montażowymi (B).
- Zabezpieczenie: Przyklej taśmy ochronne (C) w miejscach styku z pojazdem.

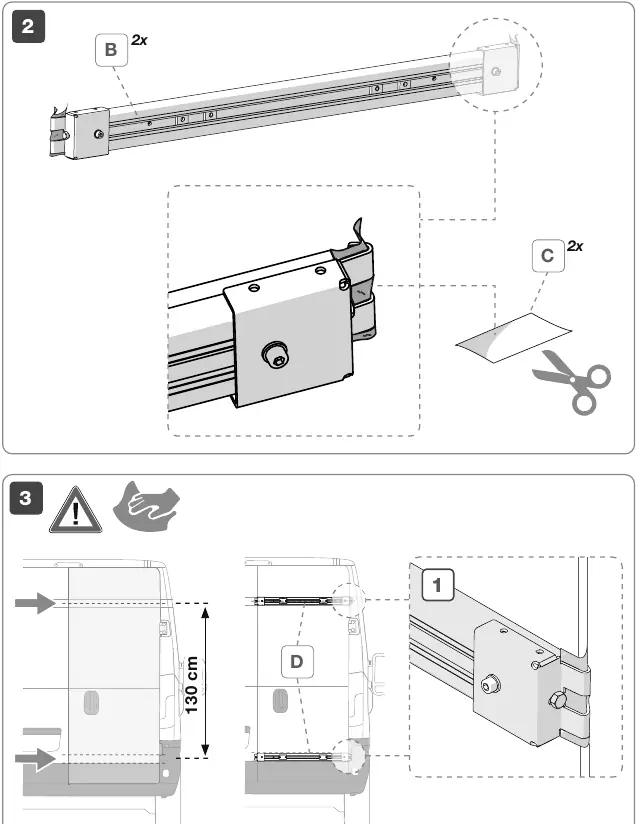

- Pozycjonowanie: Umieść belki na pojeździe zgodnie z wymiarem 130 cm.

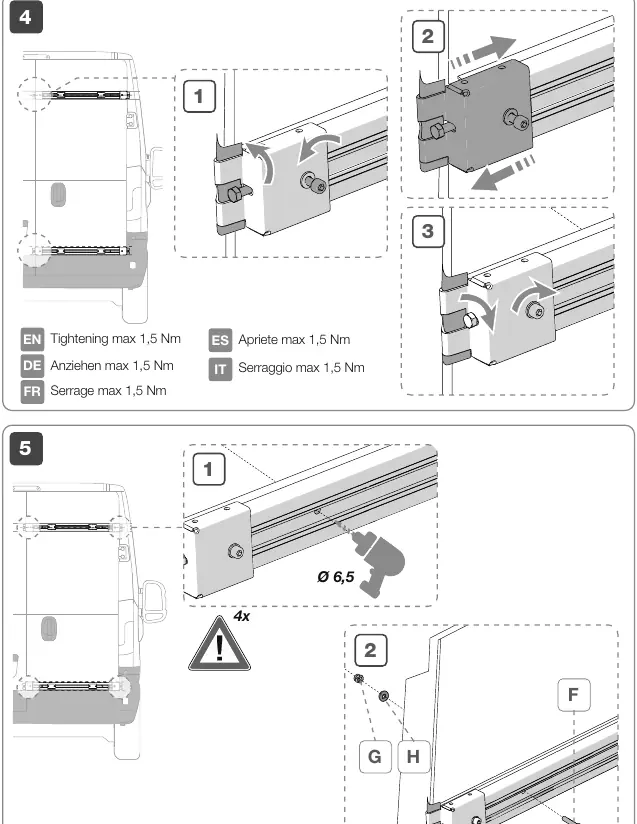

- Dokręcanie: Dokręć elementy montażowe z maksymalnym momentem 1,5 Nm.
- Wiercenie i mocowanie: Wywierć otwory o średnicy 6,5 mm w wyznaczonych miejscach. Zamocuj belki używając śrub (F), nakrętek (G) i podkładek (H).
- Wykończenie: Załóż zaślepki (D) oraz (E) na końce belek.
Konserwacja i bezpieczeństwo
Przed montażem sprawdź, czy żadna część nie została uszkodzona lub zdeformowana podczas transportu. W przypadku wątpliwości dotyczących instalacji, użytkowania lub ograniczeń produktu, należy skontaktować się ze sprzedawcą. Pamiętaj o naklejeniu etykiet informacyjnych na szyny bagażnika.
Informacje o producencie
Fiamma S.p.A.
Praktyczna pomoc
Typowe problemy
Uszkodzenia transportowe
Sprawdź, czy żadna część nie jest uszkodzona lub zdeformowana przed rozpoczęciem montażu.
Wątpliwości montażowe
W przypadku pytań dotyczących instalacji lub ograniczeń produktu, skontaktuj się ze sprzedawcą.
Przed użyciem
- Sprawdź kompletność części (A-H)
- Upewnij się, że posiadasz odpowiednie narzędzia (wiertło 6,5 mm, klucze)
- Upewnij się, że instalację przeprowadza wykwalifikowany personel
- Zweryfikuj model pojazdu (Fiat Ducato ≥ 06)
Parametry w praktyce
- Moment dokręcania
- Maksymalnie 1,5 Nm dla śrub montażowych
Ilustracje i schematy
- Rysunki pokazują montaż belek na tylnych drzwiach pojazdu Fiat Ducato
- Krok 5 ilustruje użycie wiertła 6,5 mm do przygotowania otworów montażowych
Zgodność modelu
- Produkt przeznaczony wyłącznie dla Fiat Ducato wyprodukowanych od 2006 roku (≥ 06)
- Kompatybilny z Carry-Bike DJ (Item No. 02096-26 / 02096-26A)
