Instrukcja obsługi podstawy montażowej Honeywell 7800 SERIES
Przewodnik instalacji i okablowania dla podstawy montażowej Honeywell 7800 SERIES. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć przewody oraz sprawdzić kompatybilność z modułami przekaźnikowymi.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Podstawa Honeywell 7800 SERIES służy do montażu modułów przekaźnikowych. Kluczowe jest dobranie odpowiedniej wersji podstawy (Legacy vs 2000 Series) oraz poprawne uziemienie. Modele serii 2000 wymagają pinu uziemiającego i nie są kompatybilne ze starszymi modułami. str. 1, 2, 3
Najważniejsze czynności
- Montaż podstawy str. 5, 6
- Podłączenie uziemienia str. 6
Problemy i rozwiązania
Moduł serii 2000 nie działa
Sprawdź obecność i stan pinu uziemiającego w rogu podstawy.
str. 3, 5Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moment dokręcania | 12-13 lb-in | Zalecany moment dokręcania śrub zacisków. | str. 2 |
| Klasa obudowy | NEMA 1 | Standard ochrony obudowy. | str. 2 |
Gdzie szukać w PDF
- Dane produktu i cechy str. 1
- Specyfikacje i kompatybilność str. 2, 3
- Instalacja i okablowanie str. 4, 5, 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

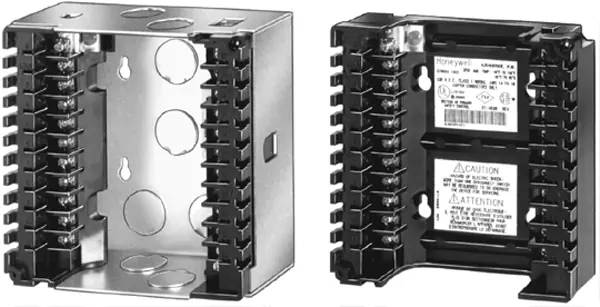

Podstawa montażowa Honeywell 7800 SERIES (modele Q7800A i Q7800B) służy jako uniwersalna baza do instalacji modułów przekaźnikowych 7800 SERIES oraz rozszerzeń S7830A. Umożliwia ona wykonanie okablowania systemu przed instalacją właściwego modułu.
Montaż
Podstawę można montować na panelu, palniku lub ścianie. Podczas instalacji należy przestrzegać następujących zasad:
- Pozycja montażu: Podstawę można montować w dowolnej pozycji, z wyjątkiem montażu poziomego, w którym styki (bifurcated contacts) są skierowane w dół. Zaleca się pozycję pionową.

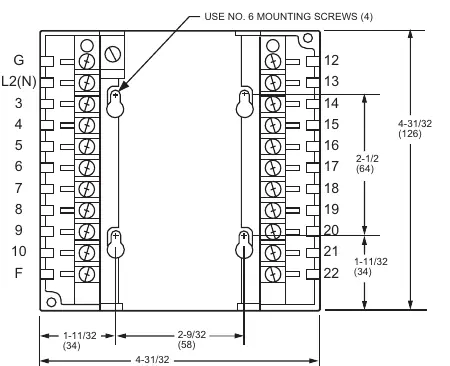

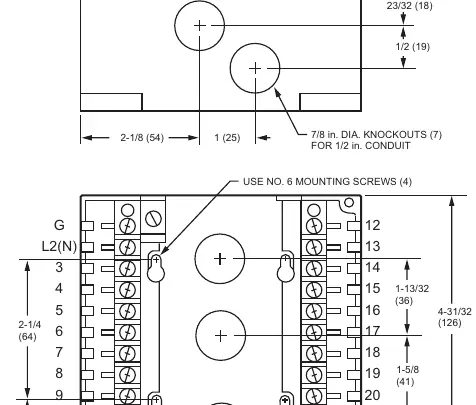

- Przygotowanie: Użyj tylnej części podstawy jako szablonu do zaznaczenia czterech otworów montażowych.
- Mocowanie: Użyj czterech śrub nr 6 i dokręć je pewnie.
- Dostęp: Zapewnij odpowiednią przestrzeń serwisową wokół urządzenia.
Okablowanie
Instalacja elektryczna musi być wykonana przez wykwalifikowanego technika zgodnie z lokalnymi przepisami (NEC Class 1). Kluczowe zasady:
- Odłączenie zasilania: Przed rozpoczęciem prac należy odłączyć zasilanie, aby uniknąć porażenia prądem.
- Przewody: Używaj przewodów miedzianych 14, 16 lub 18 AWG z izolacją 600V.
- Uziemienie: Każdy moduł musi mieć uziemienie podłączone do terminala G. Przewód uziemiający musi być jak najkrótszy i zdolny do przeniesienia prądu przepalającego bezpiecznik 15A.
- Separacja: Nie prowadź przewodów zapłonowych wysokiego napięcia w tym samym kanale co przewody detektora płomienia.
- Zakończenie: Upewnij się, że żadne przewody nie wystają poza bloki zacisków. Wsuń je do tyłu podstawy, aby nie kolidowały ze stykami.
Kompatybilność i pin uziemiający
Istnieją dwie główne wersje podstaw: starsze (Legacy) oraz nowa seria 2000. Modele serii 2000 (Q7800A2005/U, Q7800B2003/U) posiadają pin uziemiający w rogu.
- Ważne: Modele serii 2000 nie są kompatybilne ze starszymi modułami przekaźnikowymi, ponieważ starsze moduły nie mają otworu na pin uziemiający.
- Działanie: Pin uziemiający musi być na swoim miejscu, aby moduł serii 2000 działał. Usunięcie lub uszkodzenie pinu spowoduje niedziałanie modułu i utratę gwarancji.
Dane techniczne
- Klasa obudowy: NEMA 1.
- Moment dokręcania śrub zacisków: 12 lb-in (typowy), 13 lb-in (maksymalny).
- Waga: Q7800A: 7 uncji; Q7800B: 1 funt, 3 uncje.
Informacje o producencie
Honeywell International Inc.
Praktyczna pomoc
Typowe problemy
Moduł przekaźnikowy serii 2000 nie działa
Sprawdź, czy pin uziemiający jest obecny i nieuszkodzony. Moduł serii 2000 wymaga tego pinu do pracy.
Błąd w działaniu styków
Upewnij się, że przewody nie wystają poza bloki zacisków i są wciśnięte do tyłu podstawy.
Przed użyciem
- Sprawdź, czy model podstawy jest kompatybilny z posiadanym modułem przekaźnikowym (seria 2000 vs Legacy).
- Upewnij się, że zasilanie jest całkowicie odłączone.
- Przygotuj cztery śruby montażowe nr 6.
- Sprawdź, czy przewody spełniają wymogi NEC Class 1.
- Upewnij się, że masz dostęp do instrukcji obsługi modułu przekaźnikowego.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Moment dokręcania śrub
- 12-13 lb-in. Nie przekraczaj 13 lb-in, aby uniknąć uszkodzenia zacisków.
- Klasa obudowy NEMA 1
- Obudowa przeznaczona do użytku wewnątrz pomieszczeń, chroniąca przed dostępem do części niebezpiecznych.
Zgodność modelu
- Modele serii 2000 (Q7800A2005/U, Q7800B2003/U) wymagają pinu uziemiającego.
- Starsze moduły przekaźnikowe nie pasują do podstaw serii 2000 (brak otworu na pin).
