Instrukcja obsługi subwoofera JBL CLUB 1000SSL / CLUB 1200SSL
Szybki przewodnik po instalacji i obsłudze subwoofera samochodowego JBL CLUB 1000SSL oraz CLUB 1200SSL. Dowiedz się, jak bezpiecznie zamontować obudowę, podłączyć przewody i zadbać o sprzęt.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy instalacji i obsługi subwooferów samochodowych JBL CLUB 1000SSL oraz CLUB 1200SSL. Urządzenia te zostały zaprojektowane do pracy wewnątrz pojazdów i nie są przeznaczone do podłączania do domowej sieci elektrycznej. Ze względu na złożoność instalacji audio, producent zaleca powierzenie montażu wykwalifikowanemu profesjonaliście.
Bezpieczeństwo i ostrzeżenia
- Ochrona słuchu: Odtwarzanie głośnej muzyki w pojeździe może trwale uszkodzić słuch i tłumić odgłosy ruchu ulicznego. Zaleca się słuchanie muzyki na niskich poziomach głośności podczas jazdy.
- Instalacja elektryczna: Przed rozpoczęciem prac wyłącz wszystkie komponenty audio i inne urządzenia elektryczne. Odłącz ujemny (-) przewód od akumulatora pojazdu.
- Bezpieczeństwo montażu: Upewnij się, że śruby lub przewody nie uszkodzą przewodów hamulcowych, paliwowych ani wiązek elektrycznych pojazdu.
Wybór miejsca montażu
Wybierz miejsce, które nie będzie kolidować z ładunkiem, rozkładanym tylnym siedzeniem lub pokrywą bagażnika. Najlepszym miejscem jest zazwyczaj narożnik bagażnika lub przestrzeni ładunkowej. Przed wierceniem lub wycinaniem otworów użyj noża introligatorskiego do usunięcia tkaniny lub winylu, aby materiał nie zaczepiał się o wiertło lub piłę.
Podłączenie subwoofera
Podłącz terminale + i – na obudowie do wyjść wzmacniacza, zwracając uwagę na odpowiednią biegunowość. Do połączeń należy użyć przewodu głośnikowego o średnicy co najmniej 4 mm² (11 AWG).
Montaż obudowy

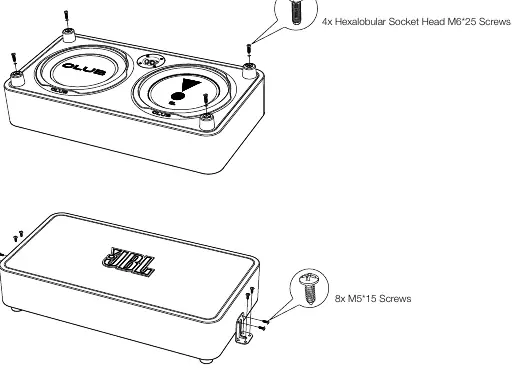

Do montażu należy użyć odpowiednich śrub dostarczonych w zestawie. Uwaga: użycie niewłaściwych śrub może spowodować uszkodzenie obudowy. Użyj śrub M6*25 do górnych punktów montażowych oraz śrub M5*15 do uchwytów bocznych.
Dane techniczne
- CLUB 1000SSL: 10-calowy (250 mm) przetwornik aluminiowy, 350 W RMS (1050 W szczytowa), impedancja 2 omy.
- CLUB 1200SSL: 12-calowy (300 mm) przetwornik aluminiowy, 400 W RMS (1200 W szczytowa), impedancja 2 omy.
- Pasmo przenoszenia: 35 Hz – 400 Hz (1000SSL) / 30 Hz – 400 Hz (1200SSL).
Konserwacja
Głośnik można czyścić wyłącznie wilgotną szmatką. Nie używaj żadnych środków czyszczących ani rozpuszczalników, ponieważ mogą one uszkodzić powierzchnię obudowy.
Informacje o producencie
JBL
Praktyczna pomoc
Typowe problemy
Brak dźwięku lub słaba wydajność
Sprawdź polaryzację (+/-) na terminalach subwoofera i wzmacniacza oraz upewnij się, że połączenia są bezpieczne.
Uszkodzenie obudowy podczas montażu
Używaj wyłącznie zalecanych śrub (M6*25 do góry, M5*15 do uchwytów). Użycie niewłaściwych śrub może uszkodzić skrzynię.
Przed użyciem
- Wyłącz wszystkie komponenty audio i urządzenia elektryczne.
- Odłącz ujemny (-) przewód od akumulatora pojazdu.
- Sprawdź, czy śruby nie uszkodzą przewodów hamulcowych lub paliwowych.
- Upewnij się, że miejsce montażu nie koliduje z bagażem lub siedzeniami.
- Upewnij się, że przewody są odpowiednio zabezpieczone i izolowane.
Parametry w praktyce
- Impedancja nominalna
- Opór elektryczny cewki głośnika (2 omy), kluczowy dla dopasowania wzmacniacza.
- Pasmo przenoszenia
- Zakres częstotliwości, jakie subwoofer jest w stanie odtworzyć.
Ilustracje i schematy
- Schemat połączeń pokazuje podłączenie subwoofera do wzmacniacza (AMP) oraz jednostki głównej (HEAD UNIT).
- Wskazuje konieczność podłączenia zasilania, sygnału zdalnego włączania oraz wyjścia głośnikowego.
Zgodność modelu
- Produkt przeznaczony wyłącznie do zastosowań mobilnych (samochodowych).
- Nie podłączać bezpośrednio do sieci elektrycznej.
