Instrukcja obsługi ściemniacza Karlik 11MRO-2

Najważniejsze informacje z instrukcji

Ściemniacz Karlik 11MRO-2 (FRO-2) to inteligentne urządzenie przeznaczone do regulacji natężenia światła lamp LED, halogenowych zasilanych transformatorem elektronicznym oraz żarowych. Urządzenie posiada zabezpieczenie przeciążeniowe i przeciwzwarciowe. Przed pierwszym użyciem wymagana jest konfiguracja urządzenia, aby "nauczyło się" współpracować z podłączonym oświetleniem.

Uwaga: Urządzenie nie współpracuje z oświetleniem halogenowym zasilanym transformatorami magnetycznymi (np. toroidalnymi). W przypadku regulacji kilku źródeł światła, należy stosować żarówki tego samego typu i mocy.

Instalacja

Montaż powinien być przeprowadzony przez osobę z odpowiednimi kwalifikacjami przy wyłączonym napięciu sieciowym.

1. Wyłącz główne bezpieczniki instalacji domowej.
2. Upewnij się, że w puszce instalacyjnej znajduje się przewód fazowy.

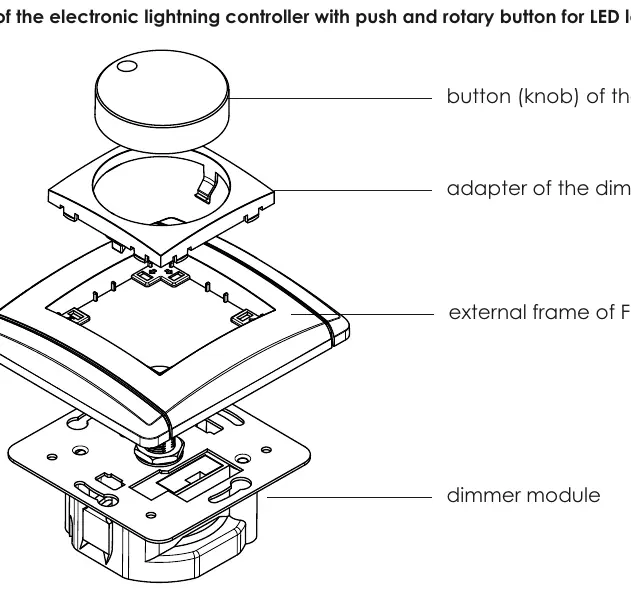

3. Zdejmij pokrętło regulacyjne za pomocą śrubokręta.
4. Wypnij zaczepy na ściankach bocznych adaptera zewnętrznego za pomocą płaskiego śrubokręta i zdejmij go.

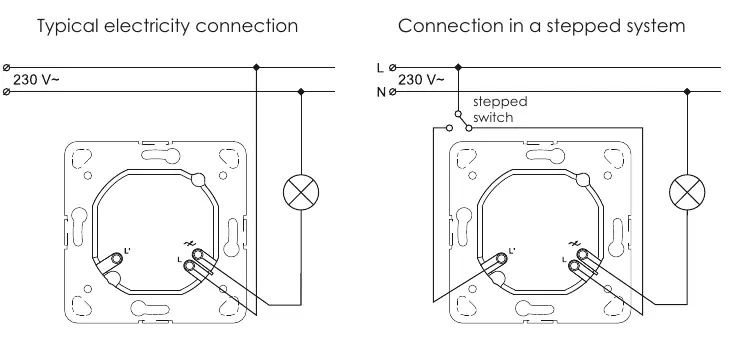

5. Podłącz przewód fazowy do zacisku oznaczonego literą L.
6. Podłącz drugi przewód do zacisku oznaczonego strzałką. W przypadku układu dwuobwodowego, podłącz trzeci i czwarty przewód do zacisku ze strzałką.
7. Zamontuj moduł ściemniacza w puszce instalacyjnej za pomocą zaczepów lub śrub.
8. Załóż ramkę zewnętrzną.
9. Zamontuj ściemniacz i pokrętło sterujące.
10. Włącz bezpieczniki i przeprowadź testy funkcjonalne.

Konfiguracja minimalnego poziomu światła

Jeśli światło migocze podczas ściemniania, należy zwiększyć minimalny poziom jasności:

1. Wyłącz ściemniacz i ustaw pokrętło w pozycji MINIMUM (maksymalnie w lewo).
2. Zrestartuj ściemniacz 3 razy w odstępach około 1 sekundy (włącz-wyłącz-włącz-wyłącz-włącz).
3. Po serii przełączeń światło zacznie migać, co oznacza przejście w tryb konfiguracji.
4. W ciągu 3 sekund od zgaśnięcia światła, przekręć pokrętło w prawo, aż światło się zapali i ustaw zadowalający minimalny poziom jasności.
5. Pozostaw w tej pozycji przez 3 sekundy, aby urządzenie zapamiętało ustawienie.
6. Po ustabilizowaniu się światła urządzenie wróci do normalnej pracy.

Zmiana trybu pracy

Domyślnie urządzenie pracuje w trybie 2. Jeśli oświetlenie nie działa poprawnie, można zmienić tryb na 1.

1. Wyłącz ściemniacz i ustaw pokrętło w pozycji MAXIMUM (maksymalnie w prawo).
2. Wyłącz i włącz ściemniacz 3 razy w odstępach 1 sekundy.
3. Światło zamiga kilka razy, sygnalizując tryb konfiguracji.
4. Aby wybrać tryb nr 1: przekręć pokrętło w ciągu 3 sekund do pozycji MINIMUM, a następnie wróć do MAXIMUM.
5. Aby wybrać tryb nr 2: przekręć pokrętło w ciągu 3 sekund do pozycji MINIMUM.
6. Jedno mignięcie światła oznacza ustawienie trybu 1, dwa mignięcia oznaczają tryb 2.

Dane techniczne

• Zasilanie: 230V~ 50Hz
• Obciążenie LED: 0-100W (maks. 10 sztuk)
• Obciążenie halogenowe/żarowe: 10-250W
• Stopień ochrony: IP20
• Zakres temperatury pracy: -20°C do +45°C
• Montaż: puszka podtynkowa 60mm
