Instrukcja montażu systemu regulowanej szyby MadStad Engineering do Kawasaki Versys
Przewodnik instalacji i obsługi systemu regulowanej szyby MadStad Engineering dla motocykli Kawasaki Versys 1000 (2012+) oraz 650 (2015+). Dowiedz się, jak zamontować wsporniki, wyregulować kąt nachylenia szyby i bezpiecznie korzystać z...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- System MadStad pozwala na regulację wysokości i kąta nachylenia szyby w motocyklach Kawasaki Versys bez użycia narzędzi po wstępnym montażu. str. 5
Najważniejsze czynności
- Montaż wsporników: Wymaga usunięcia fabrycznej szyby i montażu wsporników MadStad przy użyciu dołączonych śrub M6 i podkładek. str. 2, 3
- Regulacja kąta: Poluzuj pokrętła o 1-2 obroty, ustaw szybę pod kątem 55-60 stopni, a następnie dokręć pokrętła. str. 5, 6
Problemy i rozwiązania
Szyba dotyka wsporników
Sprawdź, czy szyba nie jest zbyt mocno odchylona do tyłu.
str. 5Konserwacja i reset
- Regulacja oporu wsporników: Użyj klucza imbusowego 4mm i klucza 10mm do śruby obrotowej. str. 6
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zalecany kąt nachylenia | 55-60 stopni | Optymalny zakres dla większości szyb. | str. 6 |
Gdzie szukać w PDF
- Zawartość zestawu str. 1
- Instrukcja montażu str. 2, 3, 4
- Regulacja i konserwacja str. 5, 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
System MadStad Engineering umożliwia regulację wysokości i kąta nachylenia szyby w motocyklach Kawasaki Versys bez użycia narzędzi po zakończeniu montażu. Ostrzeżenie: Nigdy nie próbuj regulować szyby podczas jazdy. Zawsze zatrzymaj motocykl w bezpiecznym miejscu przed dokonaniem zmian. Upewnij się, że szyba nie koliduje z kierownicą ani osłonami dłoni przy pełnym skręcie.
Zawartość zestawu

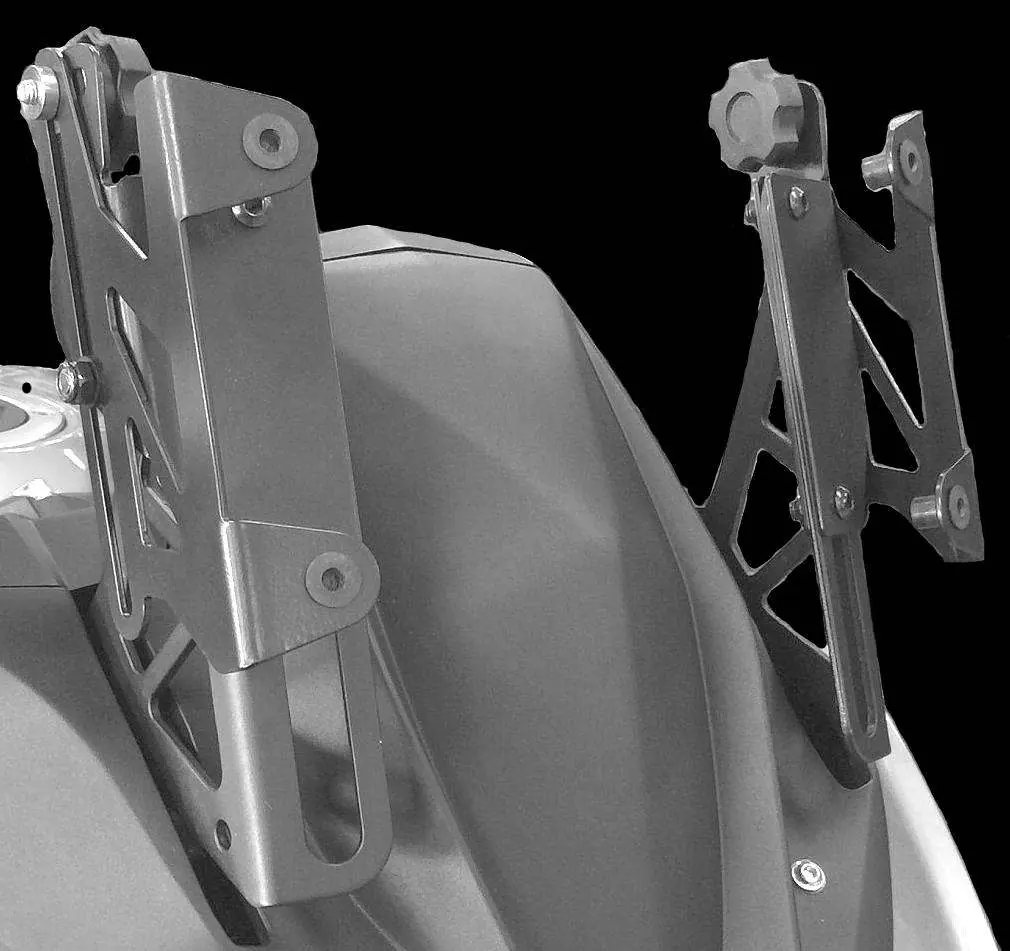

- Zestaw wstępnie zmontowanych wsporników regulowanych MadStad

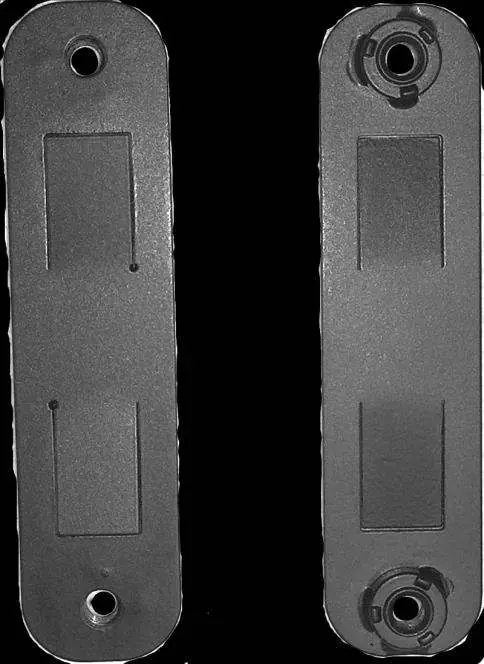

- Wsporniki szynowe (track brackets)
- Śruby M6 x 20mm z podkładkami sprężynującymi
- Śruby M5 typu Truss
- Podkładki plastikowe M5
- Podkładki gumowe
Montaż wsporników
Przed montażem należy usunąć fabryczną szybę oraz mechanizm przesuwny. W tym celu podważ plastikowe zaślepki na pokrętłach, odkręć śruby kluczem imbusowym 4mm i zdejmij szybę wraz z osprzętem.

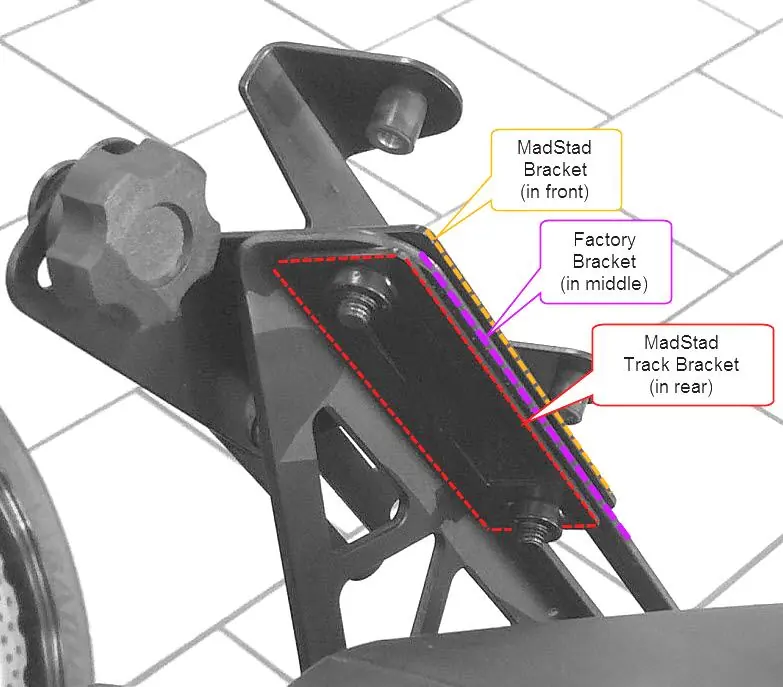

Wsporniki MadStad montuje się z przodu fabrycznych mocowań, używając wsporników szynowych od tyłu. Upewnij się, że wypustki wspornika szynowego wchodzą w szczelinę fabrycznego mocowania, a nakrętki są skierowane w stronę kierowcy. Przykręć wsporniki MadStad za pomocą śrub M6 i podkładek.
Montaż szyby
Montaż szyby do wsporników MadStad wymaga użycia śrub M5 Truss, podkładek plastikowych oraz gumowych. Włóż śruby z podkładkami w otwory szyby, a następnie delikatnie wprowadź je w nakrętki (Well Nuts) we wspornikach. Dokręcaj ręcznie, aż śruby będą stabilnie trzymać szybę – nie dokręcaj zbyt mocno, aby nie uszkodzić elementów.
Regulacja systemu
Aby zmienić ustawienie szyby, poluzuj pokrętła o 1-2 obroty. Ustaw szybę tak, aby górna krawędź znajdowała się na wysokości brody (przy siedzeniu na motocyklu). Zalecany kąt nachylenia to około 60 stopni. Po ustawieniu dokręć pokrętła. Eksperymentuj z różnymi pozycjami, aby wyeliminować turbulencje powietrza.
Konserwacja i ustawienia
Wsporniki posiadają śruby obrotowe (pivot screws) z nylonowymi nakrętkami zabezpieczającymi, które są fabrycznie ustawione tak, aby zapewniać płynny ruch. Jeśli chcesz wyregulować ich opór, użyj klucza imbusowego 4mm oraz klucza 10mm. Uwaga: całkowite dokręcenie nakrętki zablokuje możliwość przesuwania wsporników.
Praktyczna pomoc
Typowe problemy
Szyba dotyka wsporników przy pełnym odchyleniu
Sprawdź ustawienie szyby i upewnij się, że nie jest zbyt mocno odchylona do tyłu, co może powodować kontakt z krawędzią wspornika.
Wsporniki nie przesuwają się płynnie
Sprawdź dokręcenie śrub obrotowych (pivot screws). Jeśli nakrętka nylonowa jest zbyt mocno dokręcona, wsporniki nie będą się poruszać.
Przed użyciem
- Upewnij się, że wszystkie śruby montażowe są dokręcone.
- Sprawdź, czy szyba nie koliduje z kierownicą lub osłonami dłoni przy pełnym skręcie.
- Upewnij się, że motocykl stoi stabilnie (na stopce centralnej lub przy pomocy drugiej osoby) przed regulacją kąta.
- Sprawdź, czy pokrętła regulacyjne są mocno dokręcone przed rozpoczęciem jazdy.
Parametry w praktyce
- Kąt nachylenia
- Optymalny zakres to 55-60 stopni. Użyj szablonu z ostatniej strony instrukcji do weryfikacji.
- Śruby M6 x 20mm
- Służą do przykręcenia wsporników MadStad do fabrycznych mocowań motocykla.
Ilustracje i schematy

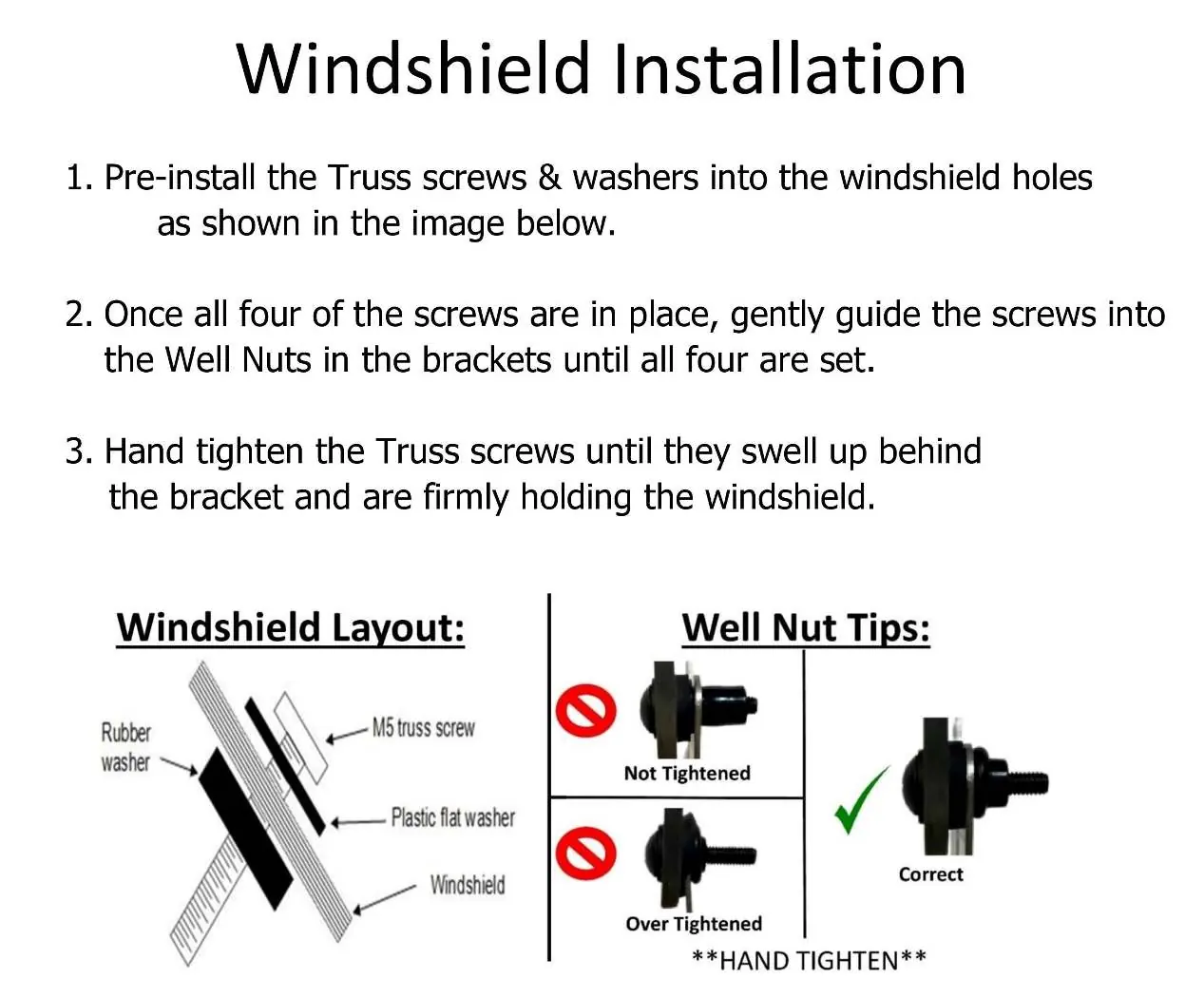

- Schemat montażu szyby pokazuje kolejność: śruba M5 -> podkładka plastikowa -> szyba -> podkładka gumowa -> wspornik.
- Wskaźnik kąta na ostatniej stronie pomaga ustawić szybę w zakresie 55-65 stopni.
Zgodność modelu
- Produkt przeznaczony dla Kawasaki Versys 1000 (2012-up) oraz 650 (2015-up).
- Fabryczna szyba nie jest kompatybilna z tymi wspornikami.
