Instrukcja montażu systemu szyby Madstad Engineering do Harley Davidson Pan America...

Kompletny przewodnik instalacji systemu szyby Madstad Engineering dla motocykla Harley Davidson Pan America (2020-Up). Instrukcja zawiera listę narzędzi, kroki demontażu fabrycznych elementów, procedurę montażu wsporników, wyświetlacza...

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

System szyby Madstad Engineering montuje się poprzez demontaż fabrycznej szyby, klatki i wyświetlacza, a następnie instalację wsporników Madstad, ponowny montaż wyświetlacza i klatki oraz przykręcenie nowej szyby. Kluczowe jest ręczne dokręcanie nakrętek Well Nut. str. 1, 2, 3, 4

Najważniejsze czynności

Demontaż fabrycznej szyby i klatki str. 2, 3
Montaż wsporników Madstad str. 4
Montaż szyby str. 6

Problemy i rozwiązania

Nakrętka Well Nut nie trzyma

Upewnij się, że jest włożona od tyłu otworu i dokręcona ręcznie do momentu spęcznienia.

str. 4, 6

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Regulacja pionowa	2 cale	Zakres ruchu szyby w pionie	str. 7
Regulacja kąta	20 stopni	Zakres nachylenia szyby	str. 7

Gdzie szukać w PDF

Lista części i narzędzi str. 1
Demontaż fabrycznych części str. 2, 3
Montaż wsporników i wyświetlacza str. 4, 5
Montaż szyby i regulacja str. 6, 7

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

Strona 2

Strona 3

Strona 4

Strona 5

Strona 6

Najważniejsze informacje z instrukcji

Niniejsza instrukcja opisuje proces montażu systemu szyby Madstad Engineering w motocyklu Harley Davidson Pan America (2020-Up). Kluczowe ostrzeżenie: Nigdy nie dokonuj regulacji szyby podczas jazdy. Zawsze zjedź na pobocze i zatrzymaj się przed zmianą ustawień. Podczas montażu nakrętek typu Well Nut należy dokręcać je tylko ręcznie, aż spęcznieją za wspornikiem – nie używaj nadmiernej siły, aby uniknąć uszkodzenia.

Wymagane narzędzia

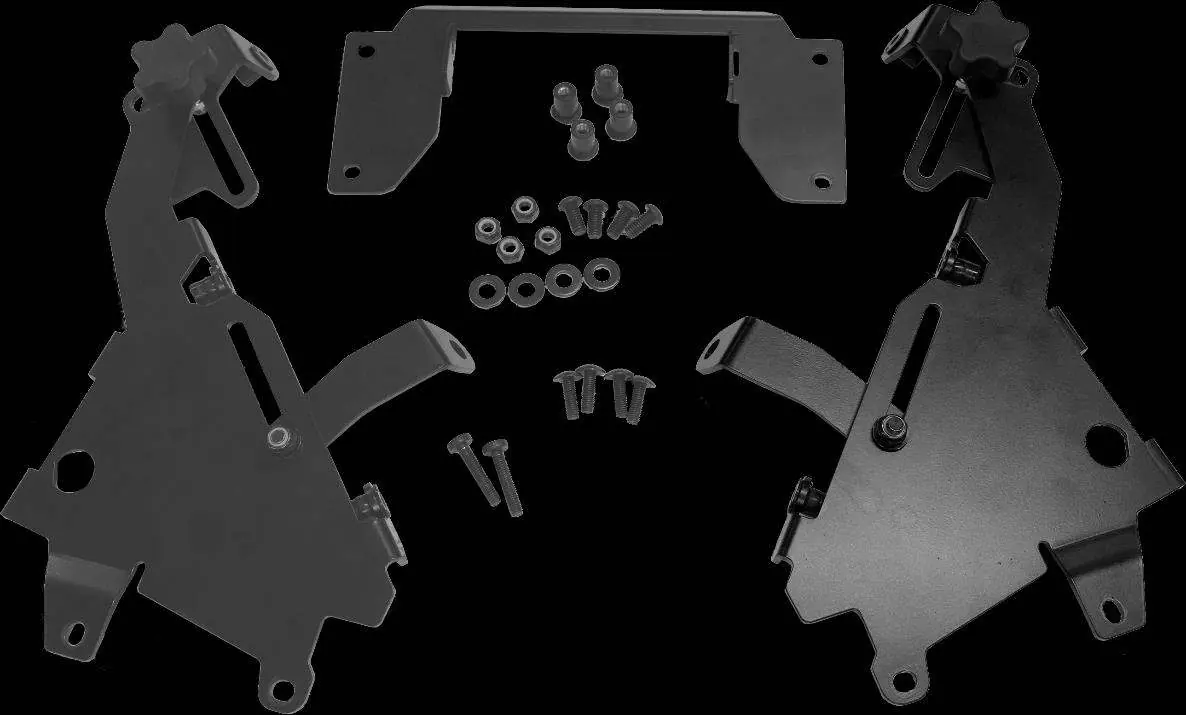

Klucz 10mm
Śrubokręt krzyżakowy (Phillips)
Klucze Torx

Demontaż fabrycznych elementów

Przed instalacją nowego systemu należy usunąć fabryczne komponenty:

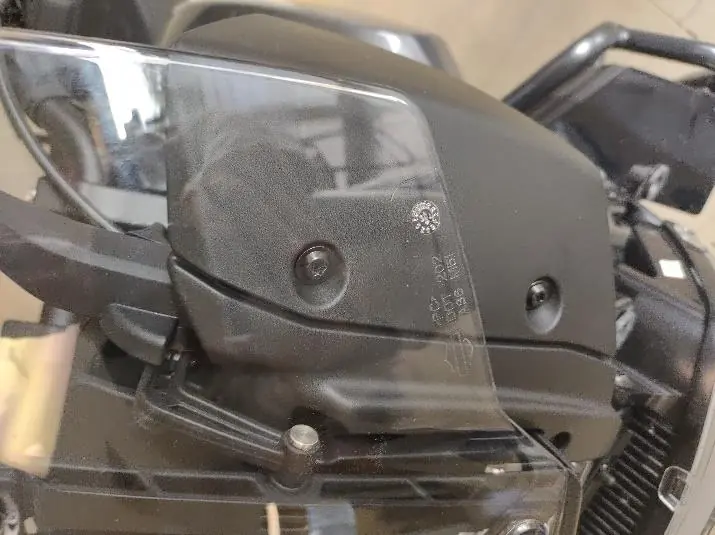

Szyba i deflektory: Poluzuj cztery śruby szyby (nie będą ponownie używane). Odkręć dwie śruby fabryczne z każdego deflektora bocznego (zostaną użyte ponownie). Pociągnij boki obudowy (cowl), aby zwolnić wewnętrzne zatrzaski.
Klatka szyby: Podeprzyj klatkę i odkręć cztery śruby Torx (T-27) mocujące klatkę do motocykla. Śruby te będą ponownie użyte. Zdejmij przedni deflektor z klatki (śruby zostaną użyte ponownie).
Wyświetlacz cyfrowy: Odłącz złącze zasilania wyświetlacza. Odkręć pierścień zabezpieczający wtyczkę USB po stronie przepustnicy. Połóż klatkę na płaskiej powierzchni i wypchnij dwa kołki mocujące wyświetlacz za pomocą małego klucza imbusowego.

Montaż systemu Madstad

Proces instalacji obejmuje następujące etapy:

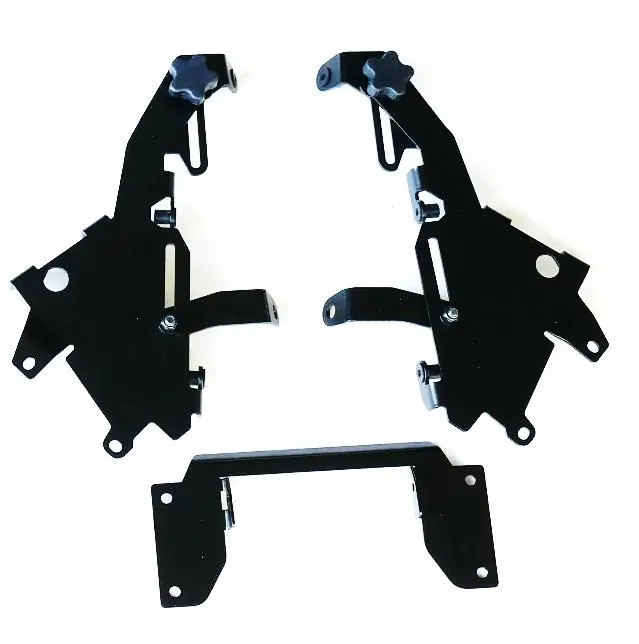

Wsporniki: Umieść ramię wspornika Madstad w szczelinie przedniego deflektora. Pokrętła regulacyjne muszą być skierowane na zewnątrz, a zaczep ramienia do wewnątrz.
Usztywnienie: Przymocuj tylne usztywnienie (Back Brace) do wsporników za pomocą śrub M6x16, podkładek i nakrętek zabezpieczających.

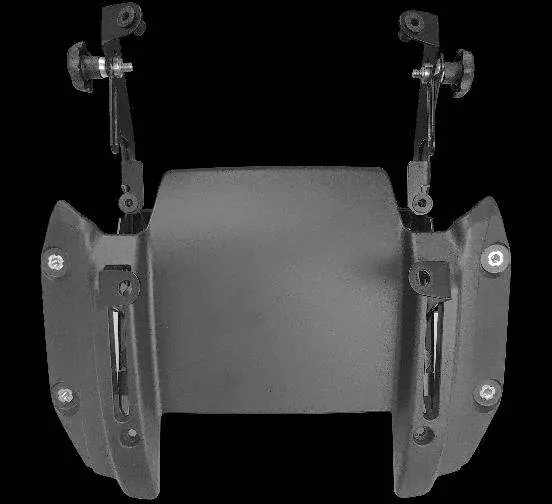

Wyświetlacz: Zamontuj wyświetlacz między zaciskami, używając nakrętek Well Nut i śrub M5x30.
Montaż klatki: Zamontuj klatkę na motocyklu, używając fabrycznych śrub (dokręć wstępnie). Podłącz wtyczkę USB i wyświetlacz. Następnie dokręć wszystkie śruby klatki.
Deflektor przedni: Przymocuj przedni deflektor do wsporników za pomocą śrub M5x20 i nakrętek Well Nut.
Wykończenie: Zamontuj deflektory boczne za pomocą fabrycznych śrub i wciśnij obudowę (cowl) w gumowe gniazda.

Regulacja szyby

System oferuje co najmniej 2 cale (ok. 5 cm) regulacji pionowej oraz 20 stopni regulacji kąta nachylenia. Aby wyregulować szybę, poluzuj pokrętła o 1-2 obroty, ustaw szybę w pożądanej pozycji i dokręć pokrętła tylko na tyle, aby zapobiec przesuwaniu się szyby.

Praktyczna pomoc

Typowe problemy

Zbyt mocne dokręcenie nakrętek Well Nut

Dokręcaj śruby ręcznie, aż nakrętka spęcznieje za wspornikiem i pewnie utrzyma element. Nie używaj nadmiernej siły.

Trudności z regulacją kąta lub wysokości

Poluzuj pokrętła o 1-2 obroty. Jeśli to nie pomaga, sprawdź śruby obrotowe (pivot screws) – upewnij się, że nie są zbyt mocno dokręcone.

Wypadanie metalowych prętów przy demontażu deflektora

Podczas demontażu fabrycznego deflektora uważaj na dwa metalowe pręty ślizgowe – zachowaj je, będą potrzebne.

Przed użyciem

Upewnij się, że wszystkie śruby są bezpiecznie dokręcone.
Sprawdź, czy szyba jest prawidłowo zamontowana.
Upewnij się, że pokrętła regulacyjne są dokręcone na tyle, by szyba nie zmieniała pozycji podczas jazdy.
Sprawdź, czy szyba nie koliduje z ruchem kierownicy i manetek.

Parametry w praktyce

Regulacja pionowa: Co najmniej 2 cale (ok. 5 cm) zakresu ruchu.
Regulacja kąta: Zakres 20 stopni nachylenia.

Ilustracje i schematy

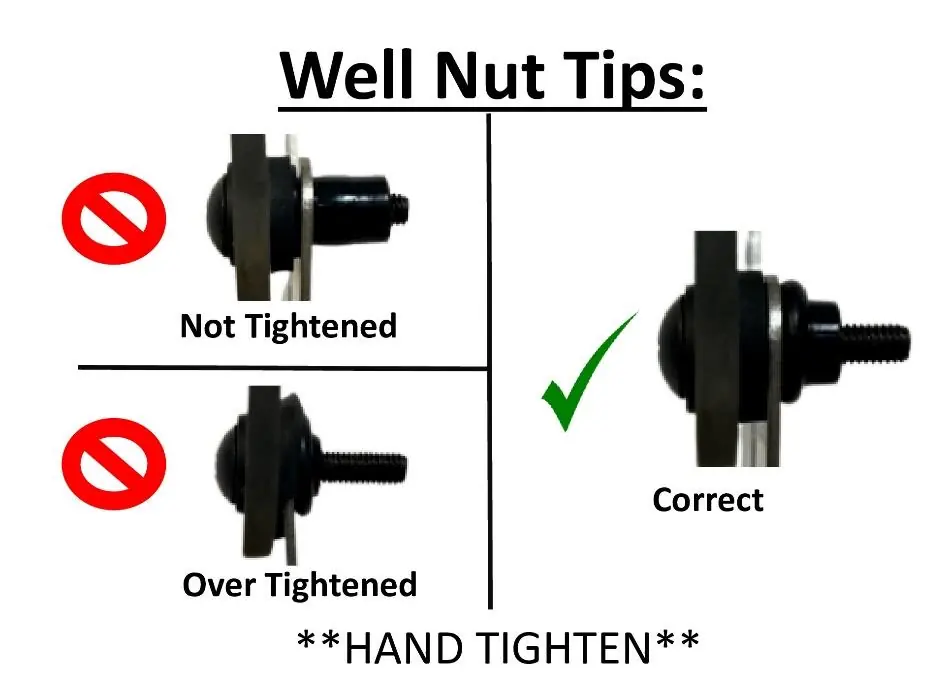

Schemat Well Nut: Pokazuje prawidłowe dokręcenie (nakrętka spęczniała za wspornikiem) oraz błędne (niedokręcone lub przekręcone).
Schemat montażu śrub: Pokazuje kolejność: śruba M5 truss -> podkładka plastikowa -> szyba -> podkładka gumowa.

Zgodność modelu

Przeznaczone dla Harley Davidson Pan America (2020-Up).
Jeśli instalujesz inne produkty Madstad do Pan America, zacznij od systemu szyby, integrując instrukcje wyświetlacza w kroku 4.
