Instrukcja montażu adaptera GPS Touratech 01-065-3001-0
Szybki przewodnik montażu adaptera GPS Touratech 01-065-3001-0 na wspornikach 12mm. Zawiera instrukcje krok po kroku, zalecane momenty dokręcania śrub oraz wskazówki bezpieczeństwa.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu adaptera GPS Touratech (numer katalogowy 01-065-3001-0) na wspornikach o średnicy 12 mm. Produkt jest przeznaczony do urządzeń Garmin Zumo XT, Zumo 5xx, 276Cx oraz serii TomTom Rider. Producent zaleca, aby montaż był przeprowadzony przez wyspecjalizowany warsztat, ze względu na bezpieczeństwo użytkowania motocykla.
Montaż adaptera
Proces montażu składa się z czterech głównych etapów przedstawionych na schemacie:
- Przygotowanie płytki montażowej i wstępne umieszczenie śrub.
- Złożenie elementów adaptera z wykorzystaniem nakrętek i podkładek.
- Umieszczenie adaptera na wsporniku 12 mm.
- Ostateczne dokręcenie wszystkich połączeń śrubowych.

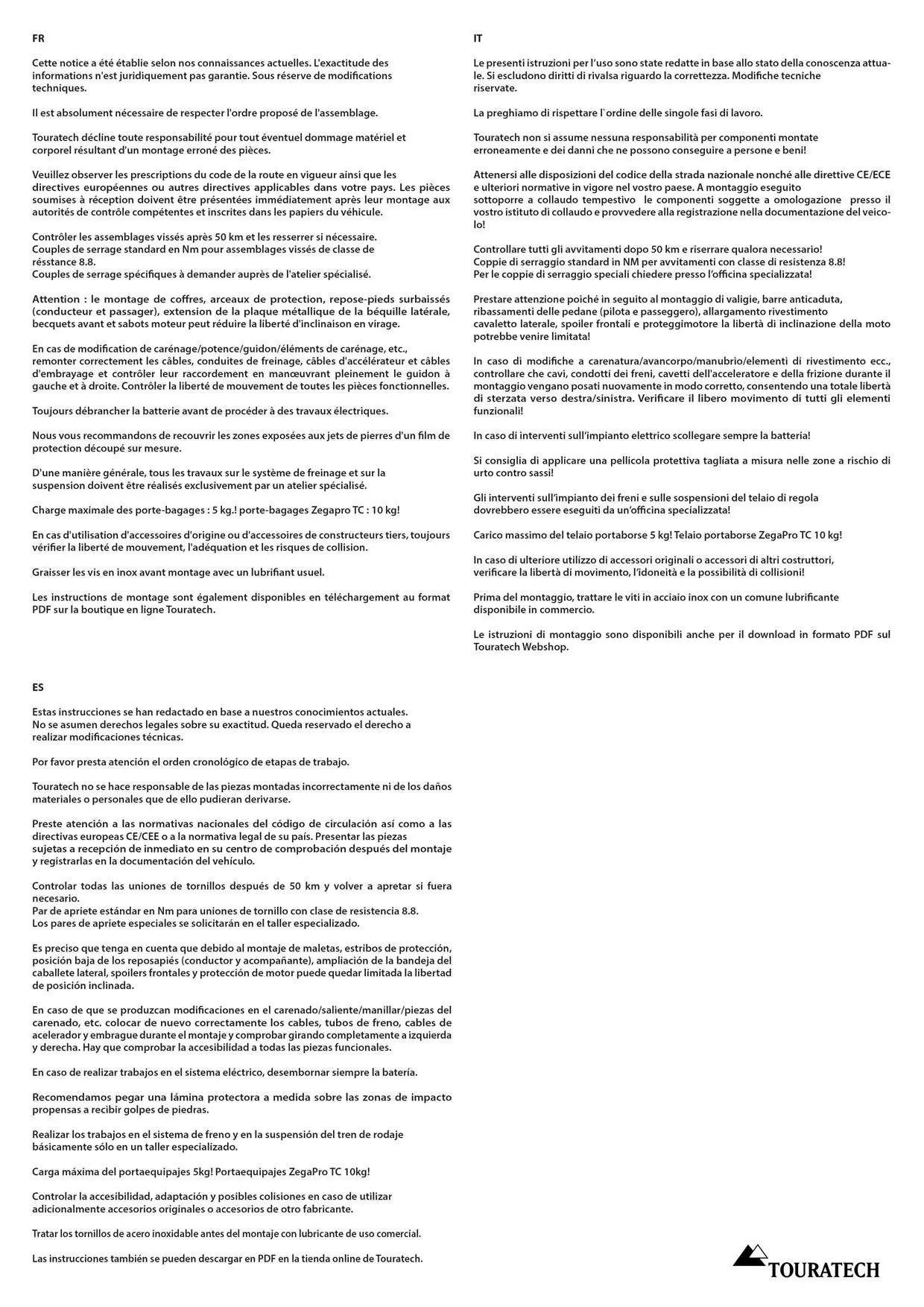

Zalecenia techniczne i bezpieczeństwo
Podczas montażu należy przestrzegać następujących zasad:
- Kontrola połączeń: Wszystkie połączenia śrubowe należy sprawdzić i w razie potrzeby dokręcić po przejechaniu pierwszych 50 km.
- Momenty dokręcania: Należy stosować się do tabeli momentów dokręcania (Nm) w zależności od rozmiaru śruby (od M4 do M20) oraz materiału (stal 8.8 lub Inox A2).
- Modyfikacje: W przypadku modyfikacji owiewek, kierownicy lub przewodów, należy upewnić się, że adapter nie ogranicza swobody ruchu kierownicy ani nie koliduje z innymi elementami.
- Elektryka: Podczas prac przy instalacji elektrycznej motocykla należy zawsze odłączyć akumulator.
- Ochrona: Zaleca się stosowanie folii ochronnej w miejscach narażonych na uderzenia kamieni.
Praktyczna pomoc
Typowe problemy
Poluzowane śruby po montażu
Sprawdź i dokręć wszystkie połączenia śrubowe po przejechaniu pierwszych 50 km.
Ograniczona swoboda ruchu kierownicy
Po montażu sprawdź, czy adapter nie koliduje z przewodami lub owiewkami przy pełnym skręcie kierownicy w obie strony.
Przed użyciem
- Upewnij się, że wspornik montażowy ma średnicę 12 mm.
- Sprawdź, czy posiadasz odpowiednie narzędzia do dokręcania śrub.
- W przypadku braku doświadczenia zleć montaż wyspecjalizowanemu warsztatowi.
- Upewnij się, że urządzenie GPS jest kompatybilne z adapterem (Garmin Zumo XT, 5xx, 276Cx lub TomTom Rider).
Parametry w praktyce
- Moment dokręcania (Nm)
- Wartość siły, z jaką należy dokręcić śruby, zależna od ich rozmiaru (M4-M20) i materiału (stal 8.8 lub Inox A2).
Ilustracje i schematy

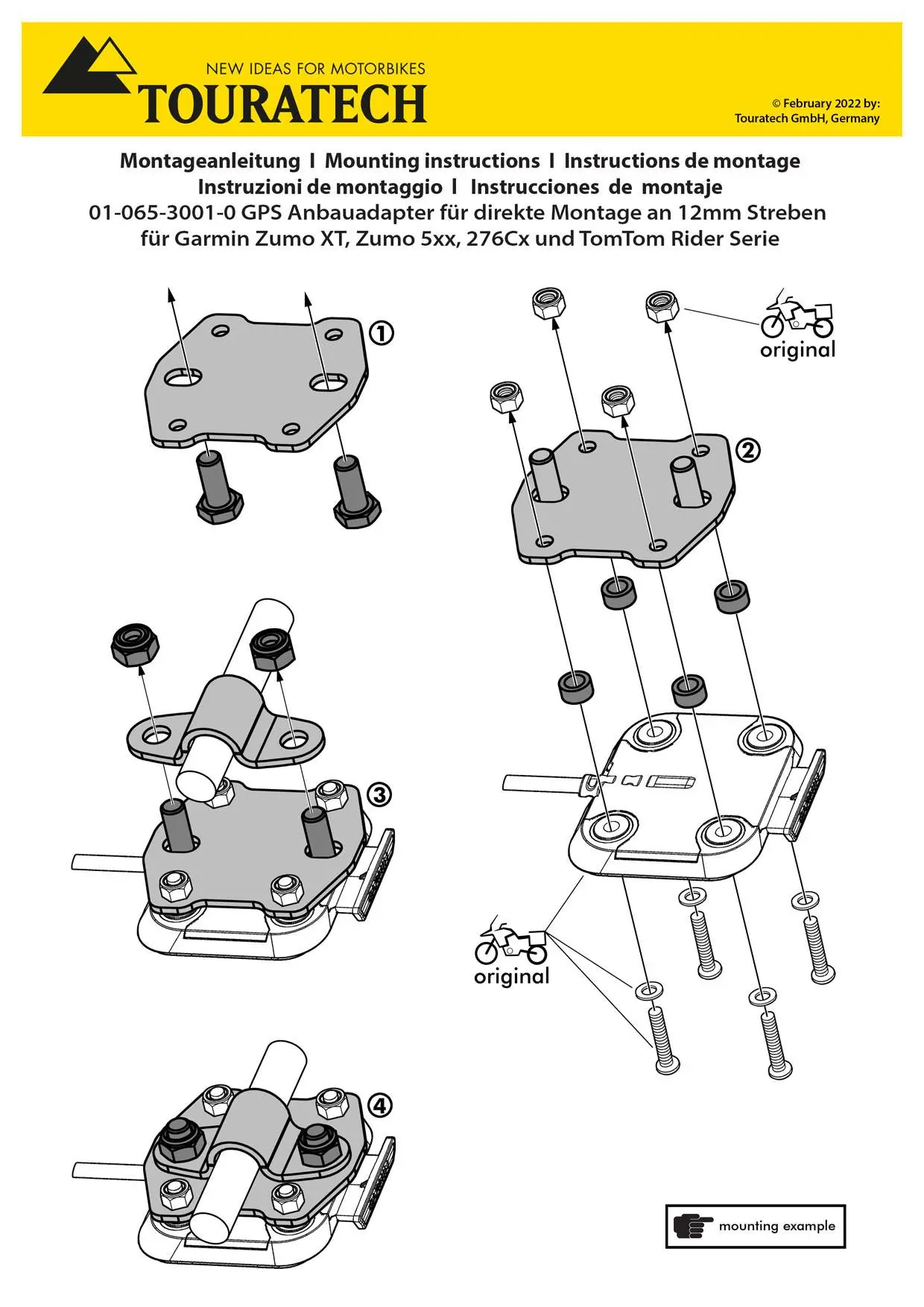

- Rysunek 1: Przygotowanie płytki montażowej.
- Rysunek 2: Montaż śrub i nakrętek.
- Rysunek 3: Mocowanie adaptera na wsporniku 12mm.
- Rysunek 4: Ostateczne dokręcenie i zabezpieczenie.
Zgodność modelu
- Kompatybilny z Garmin Zumo XT, Zumo 5xx, 276Cx oraz serią TomTom Rider.
- Przeznaczony wyłącznie do montażu na wspornikach o średnicy 12 mm.
