Instrukcja montażu zestawu eliminatora błotnika Yoshimura do Yamaha WR 125R
Szybki przewodnik montażu zestawu eliminatora błotnika Yoshimura dla motocykla Yamaha WR 125R. Dowiedz się, jak bezpiecznie zdemontować fabryczny błotnik i zainstalować nowy zestaw, w tym podłączenie oświetlenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Produkt Yoshimura Fender Eliminator Kit jest przeznaczony do modyfikacji tylnej części motocykla Yamaha WR 125R. Uwaga: Produkt nie posiada homologacji DOT i nie jest przeznaczony do użytku na drogach publicznych. Producent nie ponosi odpowiedzialności za skutki instalacji. Przed przystąpieniem do prac sprawdź lokalne przepisy dotyczące modyfikacji pojazdów.
Wykaz części
- Wspornik eliminatora błotnika (13125-FEBKT)
- Wspornik kierunkowskazów OEM (13992-TSB-B1)
- Wspornik tablicy rejestracyjnej (FE-LP-BKT)
- Tylne światło (HB025024-G)
- Osłona przewodów (H-2158T-1)
- Zaślepki ramy (13125-FEBKT-PLG)
- Zestaw śrub, podkładek i nakrętek zabezpieczających
Demontaż fabrycznego błotnika
- Zdejmij lewą i prawą owiewkę boczną.
- Zdejmij siedzenie.
- Zdejmij tylną owiewkę.
- Zlokalizuj i odłącz przewody kierunkowskazów, oświetlenia tablicy rejestracyjnej oraz światła stopu.
- Podeprzyj fabryczny błotnik i odkręć cztery śruby mocujące go do ramy. Ostrożnie wyjmij zespół błotnika, uważając, aby nie uszkodzić złączy.
- Zdemontuj zespół tylnego błotnika i wyjmij fabryczne kierunkowskazy. Zachowaj gumową osłonę z fabrycznego błotnika, będzie potrzebna przy montażu.
Montaż zestawu Yoshimura
- Zainstaluj zaślepki ramy (13125-FEBKT-PLG) w otworach ramy. Zaleca się użycie gumowego młotka.
- Zamontuj fabryczne kierunkowskazy na wsporniku 13992-TSB-B1, używając fabrycznego osprzętu.
- Zamontuj wspornik tablicy rejestracyjnej (FE-LP-BKT) oraz wspornik kierunkowskazów (13992-TSB-B1) do wspornika eliminatora (13125-FEBKT) za pomocą śrub M6X12FS-SS.
- Włóż opaskę zaciskową (ZT-400) w otwory wspornika eliminatora, ale nie zaciskaj jej jeszcze.
- Zamontuj tylne światło Yoshimura (HB025024-G) do wspornika eliminatora.
- Zainstaluj osłonę przewodów (H-2158T-1) na wsporniku eliminatora. Upewnij się, że osłona znajduje się między wspornikiem a ramą i jest prawidłowo osadzona w otworze.
- Zamontuj wspornik eliminatora do ramy za pomocą śrub M6X14BHS, podkładek i nakrętek zabezpieczających.

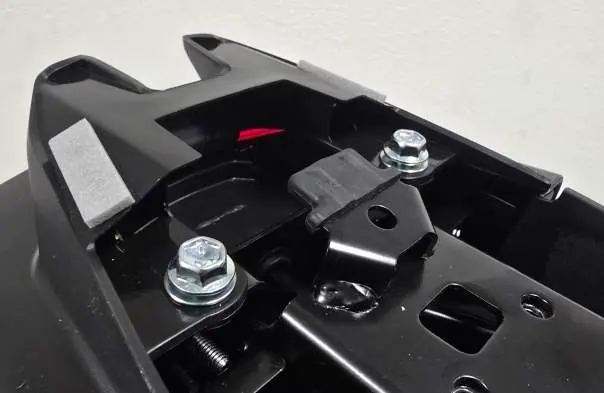

- Zamontuj gumową osłonę z fabrycznego błotnika na metalowym zaczepie nowego wspornika.
- Przeprowadź przewody kierunkowskazów przez osłonę przewodów i podłącz do wiązki.
- Podłącz tylne światło Yoshimura do wiązki.
- Zaciśnij opaskę zaciskową (ZT-400), aby zabezpieczyć luźne przewody.
- Zamontuj ponownie owiewki i siedzenie. Sprawdź działanie świateł przed jazdą.
Informacje o producencie
Yoshimura R&D
Praktyczna pomoc
Typowe problemy
Brak homologacji
Produkt nie jest przeznaczony do użytku na drogach publicznych.
Trudności z montażem zaślepek ramy
Zaślepki są zaprojektowane na wcisk; użyj gumowego młotka, aby je delikatnie wbić.
Przed użyciem
- Sprawdź, czy posiadasz wszystkie części wymienione w wykazie
- Przygotuj narzędzia do demontażu owiewek i siedzenia
- Upewnij się, że motocykl jest stabilnie podparty
- Sprawdź działanie świateł po zakończeniu montażu
Ilustracje i schematy

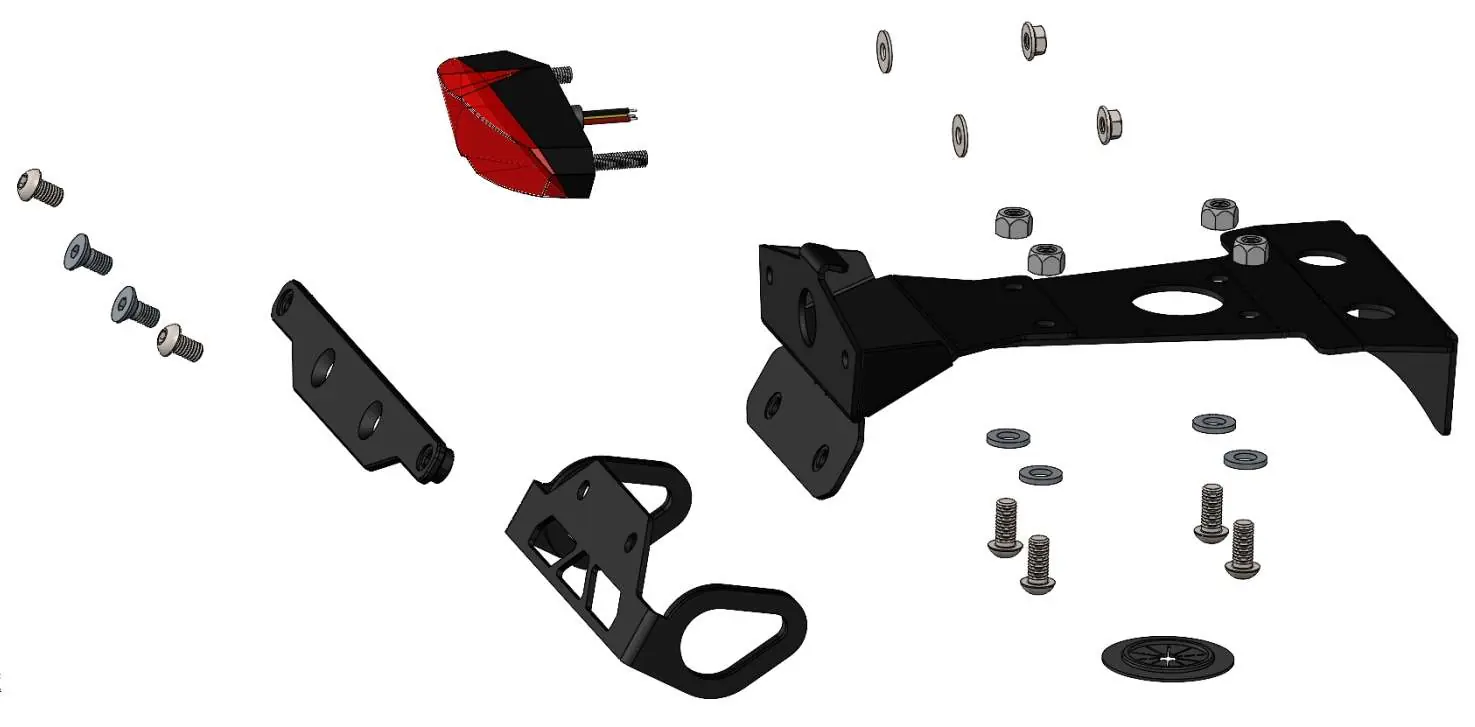

- Schemat montażowy pokazuje kolejność łączenia wsporników, śrub i podkładek.
- Zwróć uwagę na sposób prowadzenia przewodów przez osłonę zanieczyszczeń.
Zgodność modelu
- Zaprojektowany specjalnie dla Yamaha WR 125R.
