Instrukcja montażu zestawu eliminatora błotnika Yoshimura 075BG194700 do CFMOTO 675 SS
Kompletny przewodnik montażu zestawu eliminatora błotnika Yoshimura 075BG194700 dla motocykla CFMOTO 675 SS. Instrukcja zawiera szczegółowy wykaz części, schemat montażowy oraz instrukcje podłączenia elektrycznego.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu zestawu eliminatora błotnika (Fender Eliminator Kit) Yoshimura o numerze katalogowym 075BG194700, przeznaczonego dla motocykla CFMOTO 675 SS. Produkt nie posiada homologacji DOT i nie jest przeznaczony do użytku na drogach publicznych. Producent nie ponosi odpowiedzialności za skutki wynikające z nieprawidłowej instalacji.
Wykaz części
Przed przystąpieniem do montażu upewnij się, że zestaw zawiera wszystkie elementy:
- Wspornik eliminatora błotnika (19470-FEBKT)
- Światło tablicy rejestracyjnej (075BG-LH-C1)
- Wspornik tablicy rejestracyjnej (FE-LP-BKT)
- Osłona przewodów (H-2158T-1)
- Zestaw śrub: M6x12mm (płaski łeb), M6x10mm (łeb grzybkowy), M4x6mm (łeb grzybkowy)
- Podkładki 6mm i nakrętki zabezpieczające 6mm
Demontaż oryginalnego błotnika
- Zdejmij siedzenie pasażera.
- Zlokalizuj i odłącz złącza światła tablicy rejestracyjnej oraz kierunkowskazów.
- Podtrzymując fabryczny zespół błotnika, odkręć trzy śruby mocujące.
- Ostrożnie zdejmij fabryczny błotnik, uważając, aby nie uszkodzić złączy elektrycznych.
Montaż zestawu Yoshimura
- Zamontuj światło tablicy rejestracyjnej (075BG-LH-C1) do wspornika (19470-FEBKT) za pomocą śrub M4x6BHS.
- Przymocuj wspornik tablicy rejestracyjnej (FE-LP-BKT) do wspornika eliminatora (19470-FEBKT) przy użyciu śrub M6x12FS-SS.
- Zamontuj fabryczne światło tylne do wspornika eliminatora za pomocą czterech fabrycznych śrub. Przełóż złącze światła przez kwadratowy otwór.
- Umieść osłonę przewodów (H-2158T-1) w otworze wspornika eliminatora.
- Zamontuj gotowy zespół wspornika do motocykla, używając fabrycznych śrub mocujących. Dokręć zgodnie z zaleceniami producenta motocykla.
Podłączenie elektryczne
Przeprowadź przewody światła tablicy rejestracyjnej przez osłonę przewodów do sekcji ogonowej i podłącz do wiązki elektrycznej zgodnie z poniższym schematem:
- Czarny (światło) - Zielony (wiązka)
- Czerwony (światło) - Brązowy (wiązka)
Następnie przeprowadź złącze fabrycznego światła tylnego przez osłonę przewodów i podłącz je ponownie do wiązki. Po zakończeniu montażu załóż siedzenie pasażera i sprawdź poprawność działania wszystkich świateł przed jazdą.
Informacje o producencie
Yoshimura R&D
Praktyczna pomoc
Typowe problemy
Brak homologacji drogowej
Produkt nie jest zatwierdzony przez DOT i nie może być używany na drogach publicznych.
Uszkodzenie złączy podczas demontażu
Zachowaj szczególną ostrożność podczas odłączania fabrycznych złączy świateł i kierunkowskazów.
Przed użyciem
- Sprawdź kompletność zestawu zgodnie z listą części
- Przygotuj narzędzia niezbędne do demontażu siedzenia i błotnika
- Upewnij się, że masz dostęp do złączy elektrycznych pod siedzeniem
- Zweryfikuj, czy posiadasz fabryczne śruby mocujące błotnik
Ilustracje i schematy

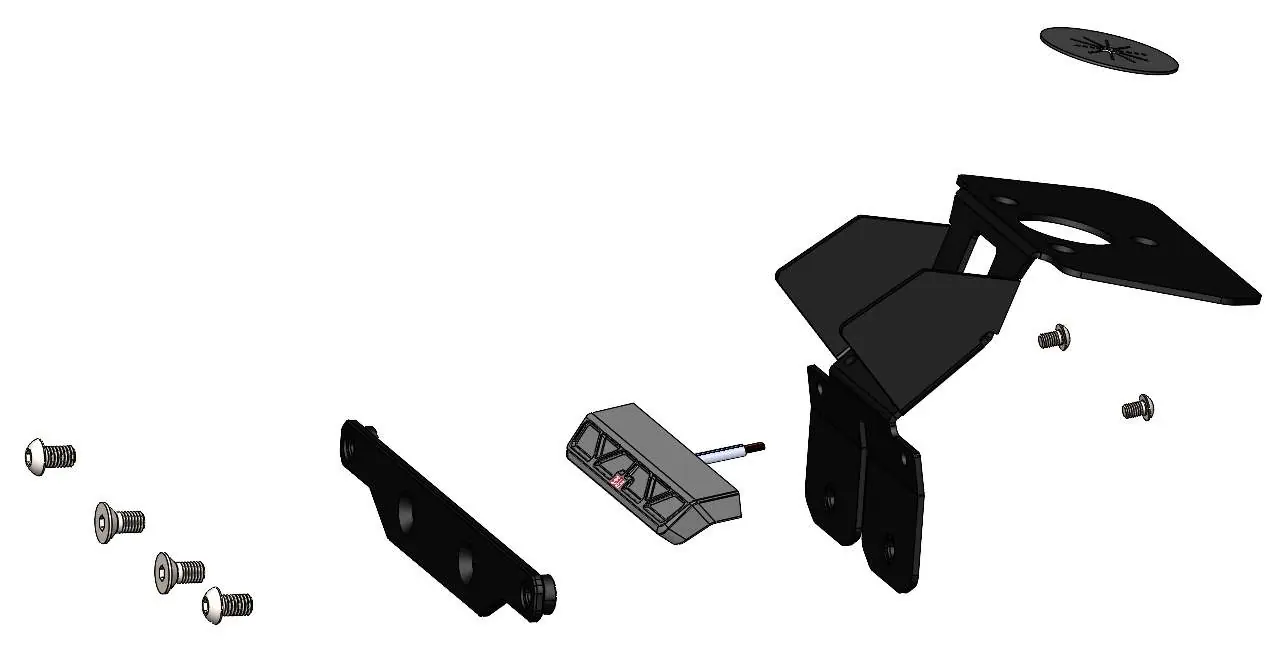

- Schemat montażowy przedstawia kolejność łączenia wspornika eliminatora, światła i wspornika tablicy.
- Wskazano użycie śrub z łbem grzybkowym, podkładek i nakrętek zabezpieczających dla dolnych otworów tablicy rejestracyjnej.
Zgodność modelu
- Zestaw dedykowany wyłącznie dla modelu CFMOTO 675 SS.
