Szybki przewodnik montażu zestawu eliminatora błotnika Yoshimura 075BG196810 dla motocykla Triumph Street Triple 765. Zawiera listę części, instrukcje demontażu fabrycznego błotnika oraz montażu nowego zestawu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu zestawu eliminatora błotnika Yoshimura 075BG196810 dla motocykla Triumph Street Triple 765. Uwaga: Produkt nie posiada homologacji DOT i nie jest przeznaczony do użytku na drogach publicznych. Przed instalacją należy sprawdzić lokalne przepisy dotyczące modyfikacji motocykla.

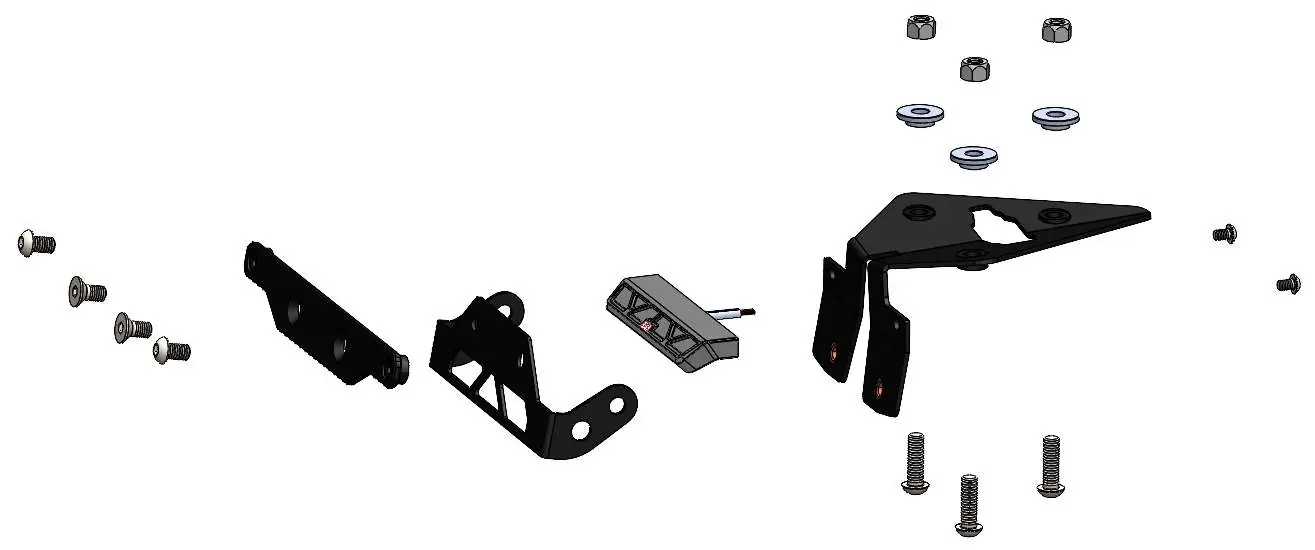

Zawartość zestawu
Zestaw zawiera następujące elementy:
- Wspornik eliminatora błotnika (19681-FEBKT)
- Światło tablicy rejestracyjnej (075BG-LH-T2)
- Wspornik tablicy rejestracyjnej (FE-LP-BKT)
- Wspornik kierunkowskazów OEM (19681-TSB-B)
- Zestaw śrub, podkładek, nakrętek zabezpieczających i tulei dystansowych (ALS-075)
Demontaż fabrycznego błotnika
- Zdejmij siedzenie pasażera.
- Zlokalizuj i rozłącz złącze wiązki przewodów tylnego błotnika.
- Podeprzyj zespół błotnika, odkręć cztery śruby mocujące i ostrożnie zdejmij fabryczny błotnik, uważając, aby nie uszkodzić złączy światła tablicy i kierunkowskazów.
- Zdemontuj fabryczny błotnik, odłącz kierunkowskazy i światło tablicy. Zachowaj wiązkę przewodów do ponownego użycia.
- Usuń fabryczną gumową podkładkę (OEM rubber spacer) znajdującą się między podwoziem a błotnikiem – nie będzie ona ponownie używana.
Montaż zestawu Yoshimura
- Podłącz wiązkę przewodów fabrycznego błotnika do głównego złącza wiązki w sekcji ogonowej.
- Zamontuj fabryczne tylne kierunkowskazy na wsporniku 19681-TSB-B, używając oryginalnego osprzętu.
- Zamontuj wspornik kierunkowskazów (19681-TSB-B) oraz wspornik tablicy (FE-LP-BKT) do wspornika eliminatora (19681-FEBKT) za pomocą śrub M6X12FS-SS.
- Zamontuj światło tablicy (075BG-LH-T2) do wspornika 19681-FEBKT za pomocą śrub M4X6BHS. Ważne: Przed dokręceniem upewnij się, że przewody są poprowadzone przez kanał w uchwycie, aby spoczywały nad wspornikiem.
- Przeciągnij złącza światła tablicy i kierunkowskazów przez lewy otwór w podwoziu i podłącz do wiązki.
- Zamontuj wspornik 19681-FEBKT do punktów mocowania błotnika za pomocą śrub M6X20BHS, tulei ALS-075 i nakrętek 6MMLN-SS. Dokręć z momentem 13.5 N-m (10 Ft-lbs).
- Załóż z powrotem siedzenie pasażera.
- Sprawdź poprawność działania światła tablicy, kierunkowskazów i światła stopu przed jazdą.
Informacje o producencie
Yoshimura R&D
Praktyczna pomoc
Typowe problemy
Trudności z dopasowaniem wspornika
Upewnij się, że usunięto fabryczną gumową podkładkę (OEM rubber spacer) między podwoziem a błotnikiem.
Przewody są przygniecione lub nie mieszczą się
Przewody muszą być poprowadzone przez kanał w uchwycie eliminatora, aby spoczywały nad wspornikiem, a nie pod nim.
Przed użyciem
- Sprawdź, czy posiadasz wszystkie części wymienione w liście części.
- Upewnij się, że masz odpowiednie narzędzia do demontażu i montażu.
- Sprawdź lokalne przepisy dotyczące modyfikacji motocykla.
- Upewnij się, że masz dostęp do złącza wiązki pod siedzeniem pasażera.
Parametry w praktyce
- Moment dokręcania (Torque)
- 13.5 N-m (10 Ft-lbs) dla śrub mocujących wspornik eliminatora do motocykla.
Ilustracje i schematy
- Schemat montażowy pokazuje kolejność łączenia wspornika eliminatora, wspornika kierunkowskazów i tablicy rejestracyjnej.
- Wskazówki graficzne pokazują poprawne prowadzenie przewodów przez kanał wspornika.
Zgodność modelu
- Produkt przeznaczony wyłącznie do Triumph Street Triple 765.
- Produkt nie posiada homologacji DOT i nie jest przeznaczony do użytku na drogach publicznych.
