Instrukcja montażu adapterów kierunkowskazów Yoshimura 074BG117200 do Suzuki GSX-8R

Najważniejsze informacje z instrukcji

Niniejsza instrukcja opisuje proces montażu adapterów kierunkowskazów Yoshimura (model 074BG117200) w motocyklu Suzuki GSX-8R. Zestaw pozwala na instalację akcesoryjnych kierunkowskazów typu micro. Przed przystąpieniem do prac upewnij się, że posiadasz instrukcję serwisową motocykla, niezbędną do bezpiecznego demontażu owiewek.

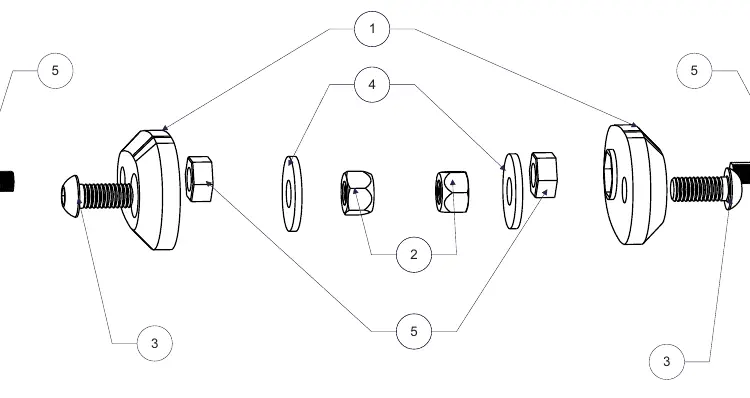

Zawartość zestawu

• Płytki adaptera kierunkowskazów (074BG117200-B) - 2 szt.
• Nakrętki zabezpieczające nylonowe M6 x 1.0 (6MMLN) - 2 szt.
• Śruby z łbem grzybkowym 6mm x 14mm (M6X14BHS) - 2 szt.
• Podkładki płaskie duże 6mm (6MMWASHERL) - 2 szt.
• Zestaw kierunkowskazów LED (072BGMICRTSR) - 1 szt.

Demontaż oryginalnych kierunkowskazów

1. Postępuj zgodnie z instrukcją serwisową motocykla, aby zdjąć lewą i prawą owiewkę boczną.
2. Przed zdjęciem owiewek zlokalizuj i rozłącz złącza przednich kierunkowskazów.
3. Odkręć nakrętkę kierunkowskazu i podkładkę, a następnie ostrożnie wyjmij oryginalne kierunkowskazy z owiewek.
4. Przetnij przewody oryginalnego kierunkowskazu w odległości 4 cali (ok. 10 cm) od męskiego złącza (nie od strony wiązki głównej).

Instalacja adapterów i kierunkowskazów

1. Umieść kierunkowskaz typu micro w mniejszym otworze, a plastikową nakrętkę sześciokątną wewnątrz kieszeni płytki adaptera (074BG117200-B).
2. Uwaga: Jeśli kierunkowskaz nie jest skierowany do przodu, obróć plastikową nakrętkę wewnątrz kieszeni płytki i spróbuj ponownie.
3. Włóż płytkę adaptera z kierunkowskazem w otwór owiewki, w którym znajdował się oryginalny kierunkowskaz.
4. Zabezpiecz całość za pomocą śruby M6X14BHS, podkładki 6MMWASHERL (od wewnątrz owiewki) oraz nakrętki zabezpieczającej 6MMLN.

Podłączenie elektryczne

Użyj dostarczonych złączy termokurczliwych lutowanych (BN-SSS-22-18), aby połączyć przewody:

• Strona prawa: Czarno-biały z czarnym; Zielony z niebieskim.
• Strona lewa: Czarno-biały z czarnym; Czarny z niebieskim.

Procedura łączenia:

1. Zdejmij izolację z końcówek przewodów na długości 1/4" - 1/2" (ok. 6-12 mm) i włóż je do złącza termokurczliwego.
2. Używając opalarki lub zapalniczki, podgrzej równomiernie zewnętrzne krawędzie złącza, aby je obkurczyć.
3. Podgrzej środek złącza, aż cyna zacznie się topić.
4. Pozostaw do ostygnięcia i pociągnij za przewody, aby sprawdzić, czy połączenie jest trwałe.

Weryfikacja i montaż końcowy

1. Podłącz złącze kierunkowskazu do wiązki motocykla.
2. Powtórz kroki dla drugiej strony.
3. Zamontuj ponownie owiewki w odwrotnej kolejności do demontażu.
4. Sprawdź poprawne działanie kierunkowskazów przed jazdą.

Uwaga: Biały przewód światła do jazdy dziennej i czerwony przewód światła stopu w kierunkowskazach micro nie będą używane – należy je zabezpieczyć i schować. Czerwone światło przednie jest zabronione w wielu jurysdykcjach – sprawdź lokalne przepisy.
