Instrukcja montażu stelaża oparcia SHAD HOFR17RV do Honda Forza 125i
Dowiedz się, jak poprawnie zamontować stelaż oparcia SHAD HOFR17RV w skuterze Honda Forza 125i '18. Instrukcja zawiera schematy montażowe, listę części oraz ważne wskazówki dotyczące dopasowania elementów.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu zestawu stelaża oparcia SHAD o kodzie HOFR17RV, przeznaczonego do skutera Honda Forza 125i z 2018 roku. Zestaw służy jako baza montażowa dla oparcia pasażera. Uwaga: Poduszka oparcia nie jest dołączona do zestawu i należy ją zakupić oddzielnie.
Ważne uwagi dotyczące instalacji
- Nie dokręcaj śrub do końca na początkowym etapie montażu. Pozostaw je lekko poluzowane, aby umożliwić poprawne dopasowanie i wyrównanie wszystkich elementów stelaża.
- Pełne dokręcenie śrub powinno nastąpić dopiero po upewnieniu się, że cały zestaw jest prawidłowo osadzony i wyrównany względem punktów montażowych skutera.
Elementy zestawu
Zestaw zawiera następujące komponenty:
- Wsporniki montażowe (elementy 1 i 2)
- Podkładki i tuleje dystansowe (elementy 3 i 4)
- Zestaw śrub montażowych o różnych wymiarach: M10x25 (5), M10x40 (6), M8x20 (8)
- Podkładki (element 7)
Instrukcja montażu krok po kroku
Montaż polega na przykręceniu wsporników stelaża do fabrycznych punktów montażowych skutera Honda Forza 125i. Należy postępować zgodnie z numeracją na schemacie:
- Zidentyfikuj punkty montażowe na tylnej części skutera (oznaczone jako A).
- Przygotuj wsporniki (1 i 2) oraz odpowiednie śruby i tuleje dystansowe zgodnie z rysunkiem technicznym.
- Zamontuj wsporniki, używając śrub M10 i M8 w odpowiednich otworach, pamiętając o umieszczeniu tulei dystansowych (4) oraz podkładek (3, 7) w miejscach wskazanych na schemacie.
- Po wstępnym zamocowaniu wszystkich elementów, sprawdź ich ustawienie.
- Dokręć wszystkie śruby, aby trwale zamocować stelaż do pojazdu.
Praktyczna pomoc
Typowe problemy
Śruby nie pasują lub stelaż jest krzywy.
Nie dokręcaj śrub do końca przed pełnym dopasowaniem wszystkich elementów. Pozostawienie luzu pozwala na precyzyjne ustawienie stelaża.
Brak poduszki oparcia w zestawie.
Poduszka oparcia nie jest dołączona do zestawu montażowego. Należy ją dokupić osobno, aby skompletować oparcie.
Przed użyciem
- Sprawdź, czy posiadasz wszystkie elementy wymienione w spisie części (1-8).
- Upewnij się, że posiadasz odpowiednie narzędzia do montażu (klucze imbusowe/nasadowe).
- Zweryfikuj kompatybilność z modelem Honda Forza 125i z 2018 roku.
- Upewnij się, że masz czyste miejsce pracy przy skuterze.
Parametry w praktyce
- M10x25 / M10x40 / M8x20
- Rozmiary śrub montażowych używanych w różnych punktach stelaża.

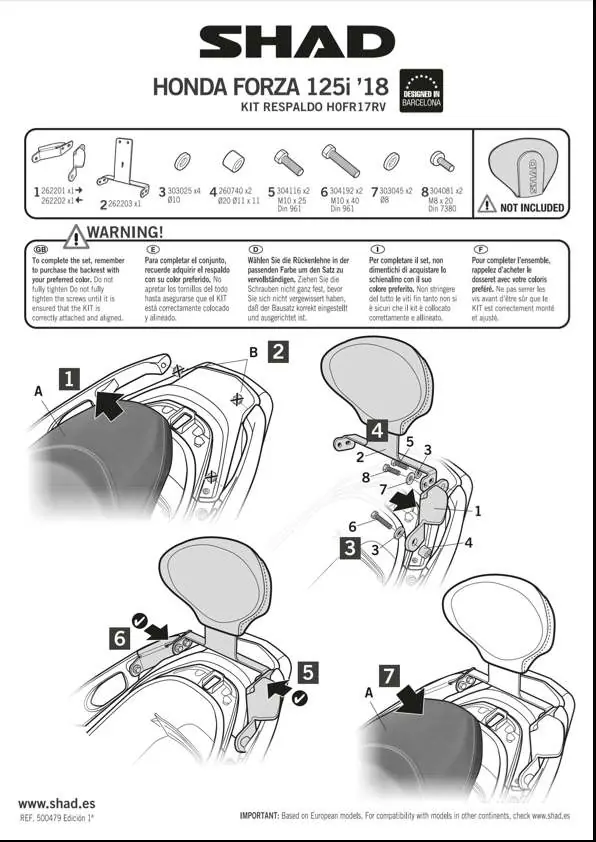

Ilustracje i schematy
- Schemat przedstawia sekwencję montażu wsporników (1, 2) do ramy skutera.
- Rysunki 1-7 pokazują krok po kroku, gdzie umieścić poszczególne śruby, tuleje i podkładki.
Zgodność modelu
- Zestaw dedykowany wyłącznie do modelu Honda Forza 125i z 2018 roku.
- Poduszka oparcia sprzedawana oddzielnie.
