Instrukcja montażu uchwytu na telefon Denali 12-14mm

Szybki przewodnik montażu uchwytu na telefon Denali 12-14mm. Dowiedz się, jak poprawnie zainstalować zacisk na kierownicy, dobrać śruby i zabezpieczyć urządzenie.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

Strona 2

Najważniejsze informacje

Niniejsza instrukcja dotyczy montażu uchwytu na telefon Denali przeznaczonego do rur o średnicy 12-14 mm. Producent zaleca, aby montaż był przeprowadzony przez wykwalifikowanego technika motocyklowego. Podczas instalacji elektroniki należy zwrócić szczególną uwagę na prowadzenie przewodów, aby nie uległy one uszkodzeniu lub zablokowaniu przy pełnym skręcie kierownicy lub kompresji zawieszenia.

Zawartość zestawu

(a) Element zaciskowy dla rur 12-14mm (LAH.00.017) - 1 szt.
(b) Podkładka dystansowa 8mm (LAH.00.018) - 1 szt.
(c) Śruba z łbem gniazdowym 8-32 x 1-1/8 cala (DIN 9112) - 2 szt.
(d) Śruba z łbem gniazdowym 8-32 x 3/4 cala (DIN 9112) - 2 szt.

Wymagane narzędzia: klucz imbusowy 5/32.

Montaż zacisku

Przygotowanie: Na podstawie dopasowania i luzów określ, czy konieczne jest użycie opcjonalnej podkładki dystansowej (b) oraz dłuższych śrub (c) do zamontowania zacisku i ładowarki RAM.
Pozycjonowanie: Umieść element zaciskowy (a) na rurze w wybranym miejscu. Upewnij się, że płaska strona jest skierowana w Twoją stronę, a skośne powierzchnie skierowane są w stronę szyby przedniej.
Zabezpieczenie: Wyrównaj otwory montażowe z tyłu ładowarki RAM z uchwytem i zabezpiecz całość za pomocą odpowiednich śrub (c lub d).

Uwaga: Cały zestaw może wymagać obrócenia w dół, aby uzyskać prawidłowy dostęp do otworów montażowych zacisku.

Wskazówki instalacyjne

Producent zdecydowanie zaleca stosowanie kleju do gwintów o średniej mocy na wszystkich śrubach, nakrętkach i sworzniach. Ważne jest, aby upewnić się, że wszystkie elementy są dokręcone zgodnie z odpowiednimi specyfikacjami momentu obrotowego. Po pierwszych 30 milach (ok. 48 km) należy sprawdzić wszystkie elementy mocujące, aby upewnić się, że zachowano prawidłowe parametry dokręcenia.

Praktyczna pomoc

Typowe problemy

Trudny dostęp do otworów montażowych

Obróć cały zestaw w dół, aby uzyskać lepszy dostęp do otworów montażowych zacisku.

Niepewność co do długości śrub

Długość śruby mierzy się od początku powierzchni montażowej do końca śruby. W przypadku śrub z łbem stożkowym należy uwzględnić łeb.

Przed użyciem

Sprawdź, czy średnica rury mieści się w zakresie 12-14mm.
Przygotuj klucz imbusowy 5/32.
Przygotuj klej do gwintów o średniej mocy.
Upewnij się, że masz wszystkie części wymienione w sekcji Zawartość zestawu.

Ilustracje i schematy

Rysunek na stronie 1 przedstawia rozłożenie części (a, b, c, d) w celu łatwej identyfikacji.

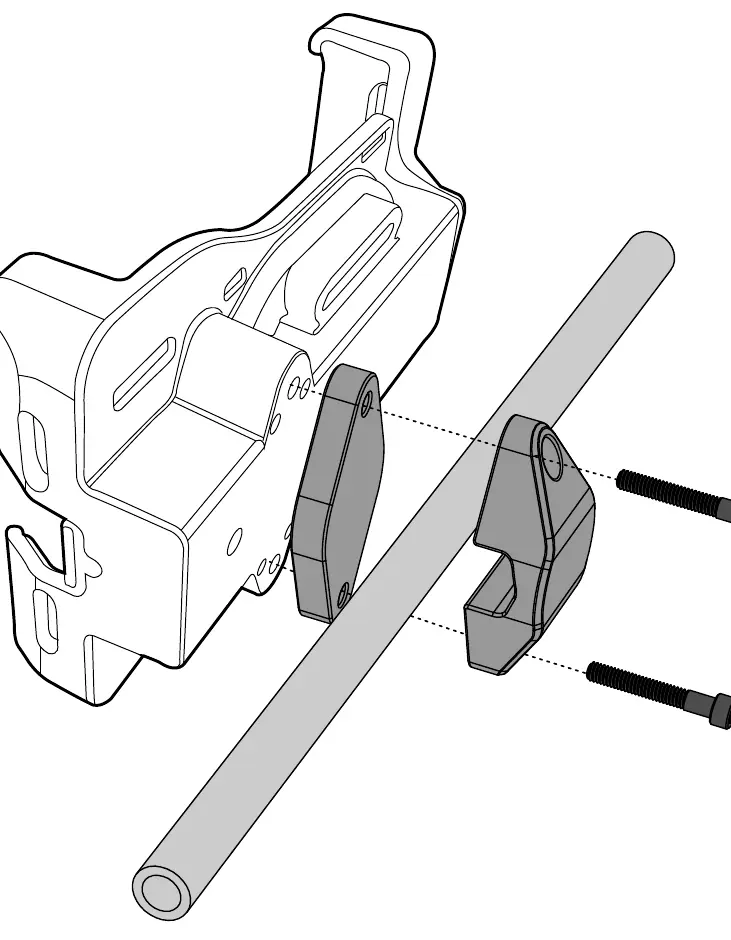

Rysunek na stronie 2 pokazuje sposób montażu zacisku na rurze wraz z ładowarką.

Zgodność modelu

Zacisk jest przeznaczony wyłącznie do rur o średnicy od 12 do 14 mm.
