Instrukcja obsługi spawarki Miller Millermatic 130XP

Szybki przewodnik po instrukcji obsługi spawarki Miller Millermatic 130XP. Dowiedz się, jak zainstalować urządzenie, ustawić parametry spawania, przeprowadzić konserwację i rozwiązywać typowe problemy.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Spawarka Miller Millermatic 130XP to urządzenie przeznaczone do spawania metodą MIG (GMAW) oraz drutem rdzeniowym (FCAW). Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, poparzeń łukiem spawalniczym oraz wdychania szkodliwych oparów. Urządzenie wymaga zasilania 115V z obwodem zabezpieczonym bezpiecznikiem 20A.

Opis urządzenia i sterowanie

Panel sterowania spawarki zawiera:

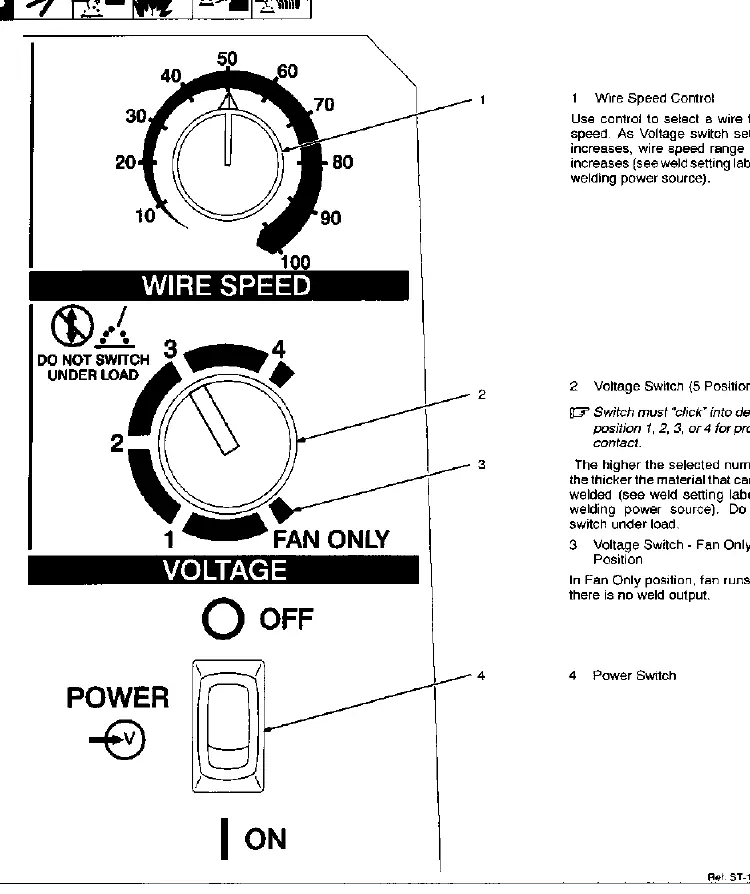

Panel sterowania
Panel sterowania
  • Wire Speed Control: Pokrętło regulacji prędkości podawania drutu.
  • Voltage Switch: Przełącznik napięcia (5 pozycji), służący do ustawiania mocy spawania.
  • Power Switch: Główny wyłącznik zasilania.

Ważne: Nie należy przełączać napięcia podczas pracy pod obciążeniem.

Instalacja

Proces instalacji obejmuje następujące kroki:

Podłączenie zacisku masy
Podłączenie zacisku masy

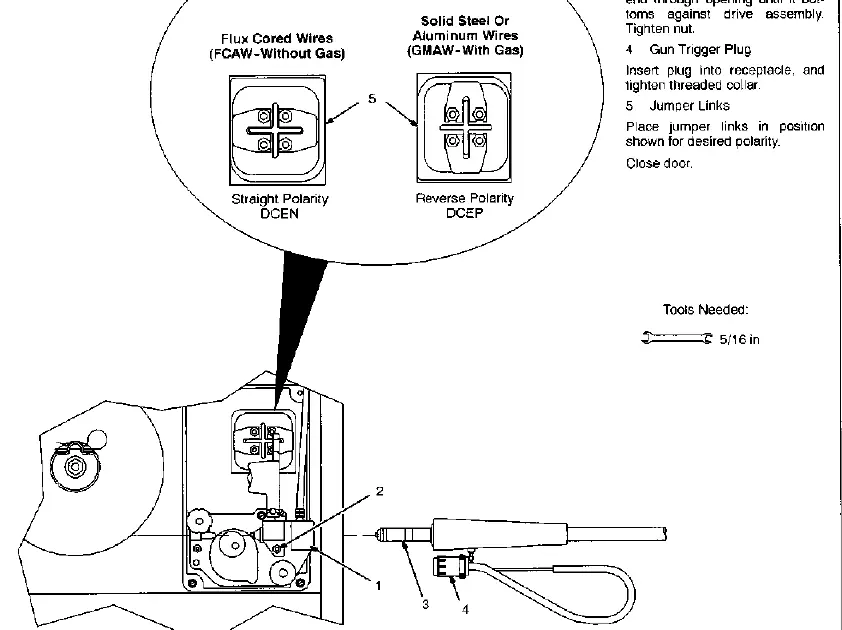

Montaż uchwytu spawalniczego
Montaż uchwytu spawalniczego
  • Wybór miejsca: Zapewnij stabilne podłoże i dostęp do uziemionego gniazda 115V.
  • Podłączenie zacisku masy: Zacisk musi być podłączony bezpośrednio do spawanego materiału w celu zapewnienia dobrego przepływu prądu.
  • Montaż uchwytu spawalniczego: Włóż uchwyt do gniazda, dokręć nakrętkę zabezpieczającą i podłącz wtyczkę spustu.
  • Instalacja gazu: Podłącz butlę z gazem osłonowym za pomocą reduktora i węża gazowego.
  • Montaż drutu: Załóż szpulę drutu, ustaw napięcie piasty, zamontuj odpowiednią rolkę podającą i przeprowadź drut przez prowadnik do uchwytu.

Obsługa i parametry spawania

Parametry spawania (napięcie i prędkość podawania drutu) należy dobierać w zależności od grubości materiału i rodzaju drutu. Instrukcja zawiera tabelę z zalecanymi ustawieniami dla różnych grubości blach (od 24 ga do 3/16 cala). Pamiętaj o zachowaniu odpowiedniego kąta prowadzenia uchwytu i odległości końcówki prądowej od materiału.

Konserwacja i rozwiązywanie problemów

Regularna konserwacja zapewnia długą żywotność urządzenia:

  • Co 3 miesiące: Wymień nieczytelne etykiety, sprawdź stan kabli spawalniczych, oczyść i dokręć zaciski.
  • Co 6 miesięcy: Przedmuchaj wnętrze urządzenia sprężonym powietrzem, nałóż cienką warstwę oleju na wałek silnika podajnika.
  • Wymiana części: W razie potrzeby wymień końcówkę prądową, dyszę lub prowadnik drutu w uchwycie.

W przypadku problemów, takich jak brak łuku, nadmierne odpryski czy zacinanie się drutu, sprawdź w pierwszej kolejności zasilanie, bezpiecznik F1, czystość końcówki prądowej oraz poprawność ustawień napięcia i prędkości podawania.

Praktyczna pomoc

Typowe problemy

Brak łuku, urządzenie nie działa

Sprawdź wtyczkę zasilania, bezpiecznik w budynku lub wyłącznik główny. Upewnij się, że wtyczka spustu uchwytu jest poprawnie podłączona.

Nadmierne odpryski

Zmniejsz prędkość podawania drutu lub napięcie. Sprawdź, czy drut jest czysty i czy gaz osłonowy jest poprawnie podawany.

Zacinanie się drutu

Sprawdź rolkę podającą, wyczyść lub wymień prowadnik drutu w uchwycie, sprawdź stan końcówki prądowej.

Niska jakość spoiny (brak przetopu)

Zwiększ napięcie lub prędkość podawania drutu, sprawdź kąt prowadzenia uchwytu.

Przed użyciem

  • Sprawdź, czy gniazdo zasilania jest uziemione (115V, 20A).
  • Upewnij się, że zacisk masy jest dobrze podłączony do czystego metalu.
  • Sprawdź, czy końcówka prądowa jest odpowiednia dla średnicy używanego drutu.
  • Upewnij się, że butla z gazem jest zabezpieczona i reduktor jest ustawiony na odpowiedni przepływ.
  • Sprawdź, czy rolka podająca jest poprawnie zamontowana i dokręcona.

Parametry w praktyce

Duty Cycle (Cykl pracy)
Procent czasu w 10-minutowym cyklu, w którym spawarka może pracować przy danym natężeniu bez przegrzania.

Ilustracje i schematy

  • Schemat podłączenia gazu pokazuje montaż reduktora i węża do butli.
  • Schemat instalacji uchwytu pokazuje montaż końcówki prądowej i dyszy.
  • Schemat elektryczny przedstawia wewnętrzne połączenia urządzenia.

Zgodność modelu

  • Obsługuje drut lity (0.023-0.030 cala) oraz drut rdzeniowy (0.030-0.035 cala).
  • Wymaga zasilania 115V, 20A.
