Instrukcja obsługi wzmacniacza samochodowego Musway D8 V3
Szybki przewodnik po instalacji i konfiguracji 8-kanałowego wzmacniacza Musway D8 V3 z 10-kanałowym procesorem DSP. Dowiedz się, jak podłączyć zasilanie, głośniki, skonfigurować oprogramowanie i rozwiązać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Musway D8 V3 to 8-kanałowy wzmacniacz klasy D z wbudowanym 10-kanałowym procesorem sygnałowym (DSP). Urządzenie jest przeznaczone do pracy w instalacjach samochodowych 12V. Instrukcja zawiera szczegółowe wytyczne dotyczące bezpiecznego montażu, podłączenia elektrycznego oraz konfiguracji oprogramowania DSP na komputerze PC.
Bezpieczeństwo i instalacja mechaniczna
Przed przystąpieniem do instalacji należy bezwzględnie odłączyć ujemny przewód akumulatora, aby uniknąć zwarć i porażenia prądem. Wzmacniacz powinien być zamontowany w miejscu zapewniającym odpowiednią cyrkulację powietrza, z dala od źródeł ciepła i wilgoci. Nie należy montować urządzenia bezpośrednio na obudowach subwooferów ani innych wibrujących elementach.

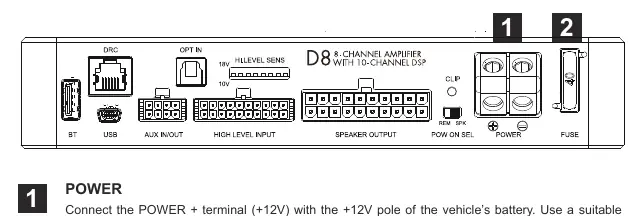

Podłączenie elektryczne
Wzmacniacz wymaga zasilania 12V. Przewód zasilający (+12V) musi być zabezpieczony bezpiecznikiem (40A) w odległości nie większej niż 30 cm od akumulatora. Przewód masowy (GND) powinien być jak najkrótszy i podłączony do czystego, metalowego punktu karoserii. Należy unikać prowadzenia kabli sygnałowych (audio) w tym samym kanale co kable zasilające, aby zminimalizować zakłócenia.
Opis złączy i funkcji
- BT: Wejście USB dla zewnętrznego modułu Bluetooth do streamingu audio lub sterowania DSP przez aplikację.
- USB: Port do połączenia z komputerem w celu konfiguracji DSP.
- AUX IN/OUT: Wejścia/wyjścia sygnału niskopoziomowego.
- HIGH LEVEL INPUT: Wejścia wysokopoziomowe (z radia samochodowego), obsługują funkcję Auto Turn-On na kanale CH1.
- SPEAKER OUTPUT: Wyjścia głośnikowe, możliwość mostkowania kanałów (BTL mode).
- POW ON SEL: Przełącznik metody włączania (SPK - sygnał z wejścia wysokopoziomowego, REM - sygnał zdalny).
Konfiguracja systemu i oprogramowanie DSP
Konfiguracja wzmacniacza odbywa się za pomocą dedykowanego oprogramowania Musway DSP na systemie Windows. Przed pierwszym uruchomieniem zaleca się ustawienie poziomu głośności radia na ok. 20% wartości maksymalnej. Oprogramowanie pozwala na ustawienie zwrotnic, korektora parametrycznego (31 pasm), wyrównania czasowego oraz routingu sygnału.
Rozwiązywanie problemów
W przypadku braku dźwięku lub nieprawidłowego działania, sprawdź w pierwszej kolejności bezpieczniki, połączenia kablowe oraz ustawienia przełącznika POW ON SEL. Jeśli wzmacniacz przechodzi w tryb ochrony, sprawdź impedancję głośników (zbyt niska) oraz czy nie wystąpiło zwarcie na przewodach.
Dane techniczne
- Moc RMS (4 Ohm): 50 W x 8
- Moc RMS (2 Ohm): 75 W x 8
- Moc w mostku (4 Ohm): 150 W x 4
- Napięcie pracy: 7.5 - 15 VDC
- Bezpiecznik: 40 A
- Wymiary: 127 x 37 x 205 mm
Informacje o producencie
Musway
Praktyczna pomoc
Typowe problemy
Brak funkcji (wzmacniacz się nie włącza)
Sprawdź połączenie zasilania, bezpieczniki, sygnał remote oraz ustawienie przełącznika POW ON SEL.
Brak dźwięku przy włączonym logo
Sprawdź połączenia głośników/RCA, ustawienia źródła, wyciszenie w oprogramowaniu DSP lub poziom głośności na pilocie.
Zniekształcenia dźwięku
Zmniejsz poziom głośności na radiu lub w oprogramowaniu, wyłącz funkcję loudness lub zresetuj korektor EQ.
Wzmacniacz przechodzi w tryb ochrony
Sprawdź, czy nie ma zwarcia na głośnikach, czy impedancja nie jest zbyt niska, zapewnij lepszą cyrkulację powietrza lub użyj grubszych kabli zasilających.
Przed użyciem
- Odłącz ujemną klemę akumulatora przed instalacją.
- Wybierz miejsce montażu z dobrą cyrkulacją powietrza.
- Użyj kabli zasilających o przekroju min. 5 mm.
- Zainstaluj bezpiecznik 40A w odległości <30 cm od akumulatora.
- Ustaw poziom wyjściowy radia na ok. 20% przed pierwszym uruchomieniem.
- Pobierz oprogramowanie DSP ze strony www.musway.de/dsp.
Parametry w praktyce
- Moc RMS (4 Ohm)
- 50 W na kanał (8 kanałów).
- Moc w mostku (4 Ohm)
- 150 W na kanał (4 kanały).
- Napięcie pracy
- 7.5 - 15 VDC (standardowa instalacja samochodowa).
Ilustracje i schematy
- Schemat A: Standardowe połączenie z radiem i głośnikami.
- Schemat B: Połączenie z zewnętrznym źródłem (CD) i subwooferem.

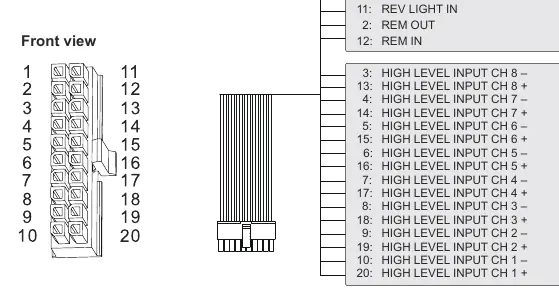

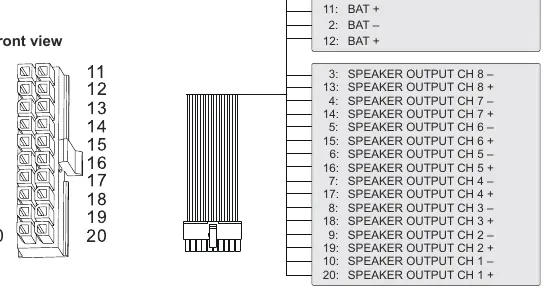

- Złącza: Opis pinów dla wejść wysokopoziomowych, wyjść głośnikowych i AUX.
Zgodność modelu
- Wymaga instalacji 12V.
- Oprogramowanie DSP wymaga systemu Windows (XP, Vista, 7, 8, 10).
- Obsługuje wejścia wysokopoziomowe (10V/18V) i liniowe.
