Instrukcja obsługi akumulatorowego klucza udarowego Parkside...
Szybki przewodnik po instrukcji obsługi akumulatorowego klucza udarowego Parkside PASSK 20-Li B2. Dowiedz się, jak bezpiecznie używać, konserwować i rozwiązywać problemy z urządzeniem.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Akumulatorowy klucz udarowy Parkside PASSK 20-Li B2 służy do wkręcania i wykręcania śrub oraz dokręcania i odkręcania nakrętek. Jest przeznaczony do użytku prywatnego. str. 5, 6
Najważniejsze czynności
- Wkładanie akumulatora: Wsuń akumulator w prowadnice urządzenia, aż usłyszysz kliknięcie. str. 13
- Ustawianie kierunku obrotów: Użyj przełącznika (5) w stanie spoczynku urządzenia. str. 13
Pierwsze uruchomienie
- Naładuj akumulator, jeśli wskaźnik stanu naładowania (9b) pokazuje tylko czerwoną diodę LED. str. 13
Konserwacja i reset
- Regularnie czyść otwory wentylacyjne, obudowę silnika i uchwyt za pomocą wilgotnej szmatki lub szczotki. str. 15
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 20 V | Napięcie zasilania | str. 6 |
| Moment obrotowy | 400 Nm | Maksymalny moment obrotowy | str. 6 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Spis treści str. 5
- Dane techniczne str. 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Akumulatorowy klucz udarowy Parkside PASSK 20-Li B2 jest przeznaczony do wkręcania i wykręcania śrub oraz dokręcania i odkręcania nakrętek. Urządzenie jest zasilane akumulatorami z serii Parkside X 20 V TEAM. Uwaga: Akumulator i ładowarka nie są dołączone do zestawu.
Opis urządzenia
Urządzenie posiada uchwyt narzędziowy 1/2" oraz funkcję udarową, która zamienia siłę silnika w równomierne uderzenia obrotowe. Klucz umożliwia pracę w trybie obrotów w prawo i w lewo.
Obsługa
- Zakładanie/wymiana narzędzia: Nasuń wybraną nasadkę (12-15) na uchwyt narzędziowy (1).
- Ustawianie kierunku obrotów: Użyj przełącznika (5) do wyboru kierunku obrotów. Zmiana kierunku możliwa jest tylko w stanie spoczynku.
- Ustawianie momentu dokręcania: Użyj przycisku (7), aby sprawdzić i zmienić ustawiony moment obrotowy.
- Włączanie/wyłączanie: Użyj włącznika (3). Urządzenie pracuje z maksymalną prędkością.
Wskazówki dotyczące pracy
Klucz udarowy służy wyłącznie do montażu wstępnego. Ostateczne dokręcenie śrub lub nakrętek do wymaganego momentu obrotowego należy zawsze wykonać za pomocą klucza dynamometrycznego. Po wymianie kół należy regularnie sprawdzać dokręcenie śrub po przejechaniu 50-100 km.
Czyszczenie i konserwacja
Przed przystąpieniem do jakichkolwiek prac konserwacyjnych należy wyjąć akumulator z urządzenia. Czyść urządzenie za pomocą wilgotnej szmatki lub szczotki. Nie używaj środków czyszczących ani rozpuszczalników, aby uniknąć uszkodzeń.
Bezpieczeństwo
Urządzenie generuje pole elektromagnetyczne, które może wpływać na implanty medyczne. W przypadku posiadania takich implantów należy skonsultować się z lekarzem przed użyciem urządzenia. Należy unikać dotykania gorących powierzchni po pracy.
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się
Sprawdź stan naładowania akumulatora i upewnij się, że jest poprawnie włożony.
Niewystarczający moment obrotowy
Użyj klucza dynamometrycznego do ostatecznego dokręcenia śrub/nakrętek.
Przed użyciem
- Sprawdź, czy akumulator jest naładowany
- Wybierz odpowiednią nasadkę (17, 19, 21 lub 23 mm)
- Ustaw odpowiedni kierunek obrotów
- Upewnij się, że urządzenie jest wyłączone przed włożeniem akumulatora

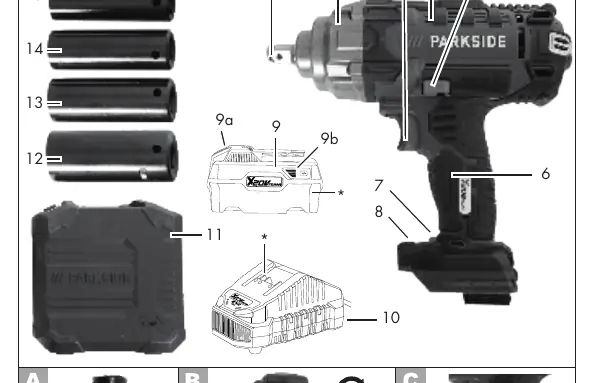

Ilustracje i schematy
- 1: Uchwyt narzędziowy
- 3: Włącznik/wyłącznik
- 5: Przełącznik kierunku obrotów
- 7: Przycisk momentu dokręcania
- 9: Akumulator
Zgodność modelu
- Kompatybilny z akumulatorami serii Parkside X 20 V TEAM
- Ładowanie tylko za pomocą ładowarek serii Parkside X 20 V TEAM
