Instrukcja obsługi klucza udarowego Parkside Performance PPDSSA 20-Li B2
Szybki przewodnik po instrukcji obsługi klucza udarowego Parkside Performance PPDSSA 20-Li B2. Dowiedz się, jak bezpiecznie używać urządzenia, zmieniać ustawienia momentu obrotowego, wymieniać koła oraz dbać o konserwację.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Klucz udarowy Parkside Performance PPDSSA 20-Li B2 służy do wkręcania i luzowania śrub oraz dokręcania i luzowania nakrętek. Urządzenie posiada 2 stopnie prędkości oraz 2 tryby specjalne (A - precyzyjny, B - drewno). str. 40, 41
Najważniejsze czynności
- Wymiana koła str. 48
Pierwsze uruchomienie
- Włóż naładowany akumulator, wybierz kierunek obrotów i stopień prędkości, a następnie naciśnij włącznik. str. 46, 49
Problemy i rozwiązania
Akumulator nie ładuje się
Sprawdź, czy akumulator jest poprawnie włożony do ładowarki i czy diody sygnalizują błąd (np. przegrzanie).
str. 47Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moment obrotowy (Stopień 2) | 400 Nm | Maksymalny moment dokręcania | str. 41 |
Gdzie szukać w PDF
- Wprowadzenie str. 40
- Wskazówki dotyczące bezpieczeństwa str. 42
- Przygotowanie str. 46
- Eksploatacja str. 47
- Czyszczenie i konserwacja str. 49
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Klucz udarowy Parkside Performance PPDSSA 20-Li B2 to wydajne narzędzie akumulatorowe przeznaczone do wkręcania i luzowania śrub oraz dokręcania i luzowania nakrętek. Urządzenie jest częścią serii X 20 V TEAM. Przed użyciem należy zapoznać się z instrukcją obsługi, aby zapewnić bezpieczną pracę i uniknąć uszkodzeń.

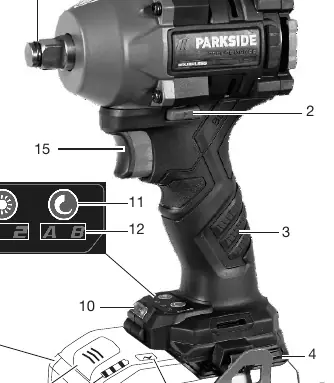

Opis urządzenia i elementy obsługowe
Urządzenie posiada uchwyt narzędziowy 1/2" (czworokątny), przełącznik kierunku obrotów, włącznik/wyłącznik oraz przycisk prędkości obrotowej. Wyświetlacz wskazuje aktualnie wybrany stopień pracy (1, 2, A lub B). Lampka robocza LED oświetla obszar pracy.
Przygotowanie do pracy
- Akumulator: Wsuń akumulator wzdłuż prowadnicy w uchwyt, aż usłyszysz kliknięcie. Aby wyjąć, naciśnij przycisk zwalniający.
- Nasadki: Nasuń wybraną nasadkę (17, 19 lub 21 mm) na uchwyt narzędziowy.
- Ustawienia: Wybierz kierunek obrotów (lewo/prawo) oraz stopień prędkości za pomocą przycisku (11).
Tryby pracy
- Stopień 1: Niska prędkość obrotowa (0-1500 min-1), moment 120 Nm.
- Stopień 2: Wysoka prędkość obrotowa (0-3000 min-1), moment 400 Nm.
- Stopień A (Precyzyjny): Automatyczne zatrzymanie przy dokręcaniu, redukcja obrotów przy odkręcaniu.
- Stopień B (Drewno): Zoptymalizowany do pracy w miękkich materiałach.
Wymiana kół
Wymiana kół wymaga precyzji. Użyj stopnia A (tryb precyzyjny) do wstępnego luzowania lub dokręcania. Po wymianie koła zawsze dociągnij śruby kluczem dynamometrycznym zgodnie z zaleceniami producenta pojazdu i sprawdź je po przejechaniu 50-100 km.
Czyszczenie i konserwacja
Urządzenie jest bezobsługowe. Utrzymuj otwory wentylacyjne, obudowę silnika i uchwyty w czystości, używając wilgotnej ściereczki lub szczotki. Nie używaj środków chemicznych ani rozpuszczalników.
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się
Sprawdź stan naładowania akumulatora i czy jest poprawnie włożony do uchwytu.
Zbyt mocne dokręcenie śrub
Użyj niższego stopnia prędkości obrotowej lub klucza dynamometrycznego do ostatecznego dokręcenia.
Akumulator przegrzany
Pozwól akumulatorowi ostygnąć przed ponownym ładowaniem.
Przed użyciem
- Sprawdź, czy akumulator jest naładowany.
- Upewnij się, że nasadka jest poprawnie zamontowana na uchwycie.
- Wybierz odpowiedni kierunek obrotów.
- Ustaw żądany stopień prędkości obrotowej.
Parametry w praktyce
- Napięcie znamionowe
- 20V DC - zasilanie akumulatorowe.
- Stopień A (Precyzyjny)
- Automatyczne zatrzymanie przy dokręcaniu, redukcja obrotów przy odkręcaniu.
- Stopień B (Drewno)
- Zoptymalizowany do pracy w miękkich materiałach.
Ilustracje i schematy

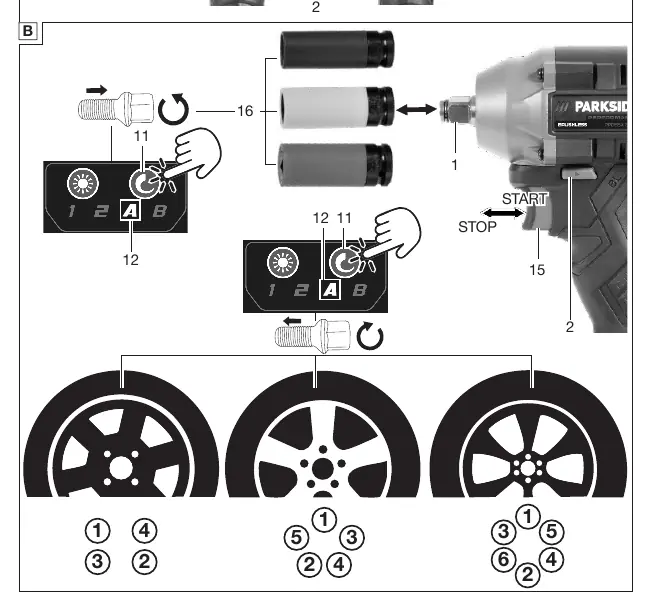

- Strona 106: Schemat użycia przełącznika kierunku obrotów (A) oraz sekwencja dokręcania śrub koła (B).
- Strona 107: Rysunek złożeniowy (Exploded view) urządzenia z numeracją części.
Zgodność modelu
- Urządzenie jest częścią serii X 20 V TEAM.
- Kompatybilne z akumulatorami serii X 20 V TEAM.
- Ładowanie wyłącznie ładowarkami serii X 20 V TEAM.
