Instrukcja obsługi efektu świetlnego QTX Pentaflash 151.743UK
Poznaj funkcje i obsługę efektu świetlnego QTX Pentaflash 151.743UK. Przewodnik zawiera informacje o montażu, sterowaniu DMX, obsłudze pilota IR oraz rozwiązywaniu problemów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

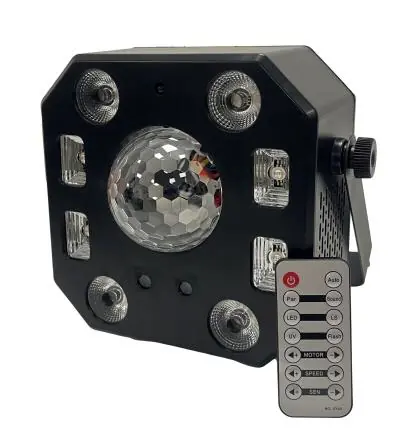

Urządzenie QTX Pentaflash jest efektem świetlnym 5-w-1, zawierającym laser klasy 3B. Ze względu na charakterystykę lasera, instalacja i obsługa powinny być wykonywane przez osoby przeszkolone w zakresie zarządzania promieniowaniem laserowym zgodnie z wytycznymi HSE HS(G)95. Nie należy patrzeć bezpośrednio w wiązkę lasera ani w źródła światła LED.
Montaż i instalacja
- Użyj dołączonego wspornika montażowego, aby przymocować urządzenie do statywu lub kratownicy oświetleniowej.
- W przypadku montażu podwieszanego konieczne jest zastosowanie dodatkowych zabezpieczeń (linek bezpieczeństwa).
- Zapewnij odpowiednią wentylację wokół obudowy urządzenia.
- Utrzymuj urządzenie z dala od wilgoci i zapylenia.
- Zapewnij łatwy dostęp do elementów sterujących i złączy.
Obsługa urządzenia
Urządzeniem można sterować za pomocą wbudowanego menu, dołączonego pilota IR lub zewnętrznego kontrolera DMX.
Panel sterowania
Na tylnym panelu znajdują się przyciski MENU, UP, DOWN oraz ENTER. Przycisk MENU służy do wejścia w ustawienia, UP/DOWN do nawigacji, a ENTER do zatwierdzania wyboru.
Pilot zdalnego sterowania
Pilot IR umożliwia szybki dostęp do trybów pracy, takich jak: Auto run, Par Wash, Sound to light, Magic ball, Laser, Strobe oraz regulację prędkości silnika, prędkości auto i czułości mikrofonu.
Tryb DMX
Urządzenie posiada 18 kanałów DMX. Aby przejść w tryb DMX, należy wybrać adres A001 w menu i potwierdzić przyciskiem ENTER. Gdy urządzenie otrzyma sygnał DMX, litera A na wyświetlaczu zacznie migać. Kanały sterują m.in. silnikiem, amplitudą obrotu, silnikiem lasera, ściemniaczem (master dimmer), stroboskopem oraz poszczególnymi kolorami LED i laserem.
Czyszczenie i konserwacja
- Obudowę czyścić miękką szmatką z użyciem neutralnego detergentu.
- Kratki wentylacyjne należy regularnie czyścić odkurzaczem, aby usunąć kurz i zanieczyszczenia.
- Nie używać silnych rozpuszczalników do czyszczenia.
Dane techniczne
- Zasilanie: 110-240Vac, 50/60Hz (IEC)
- Pobór mocy: 60W
- Bezpiecznik: F3A
- Źródło światła: Kula RGBW 12W, 4x Strobe/UV, 4x PAR RGBW 6W, Laser dwukolorowy (150mW czerwony, 50mW zielony)
- Wymiary: 190 x 190 x 115mm
- Waga: 850g
Informacje o producencie
QTX
Praktyczna pomoc
Typowe problemy
Brak zasilania
Sprawdź, czy napięcie sieciowe jest poprawne, gniazdko włączone, a przewód IEC i bezpiecznik sprawne.
Brak efektu lasera
Upewnij się, że kluczyk lasera na tylnym panelu jest przekręcony do pozycji ON.
Brak reakcji na DMX
Sprawdź, czy urządzenie jest w trybie DMX, czy adres startowy jest poprawny, czy kontroler nie jest w trybie blackout oraz czy połączenie kablowe jest poprawne.
Przegrzewanie / wyłączanie się
Zapewnij odpowiednią wentylację i upewnij się, że urządzenie nie znajduje się zbyt blisko źródła ciepła.
Przed użyciem
- Sprawdź zawartość opakowania: urządzenie, przewód zasilający, instrukcja.
- Upewnij się, że miejsce montażu zapewnia odpowiednią wentylację.
- W przypadku montażu podwieszanego użyj dodatkowych zabezpieczeń.
- Sprawdź, czy kluczyk lasera jest w pozycji ON (jeśli planujesz używać lasera).
- Upewnij się, że urządzenie jest chronione przed deszczem i wilgocią.
Ilustracje i schematy

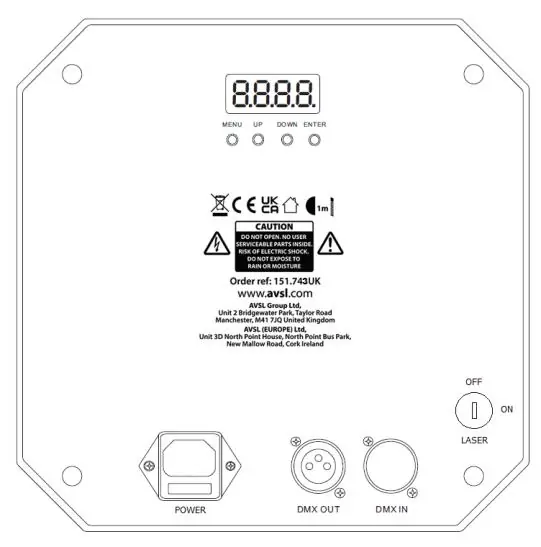

- Tylny panel zawiera wyświetlacz LCD, przyciski sterowania (Menu, Up, Down, Enter), gniazdo zasilania, wejście/wyjście DMX oraz kluczyk lasera.
Zgodność modelu
- Urządzenie wymaga przeszkolonego personelu do obsługi lasera klasy 3B.
- Kompatybilne z kontrolerami DMX obsługującymi 18 kanałów.
