Instrukcja obsługi czasowego zaworu spłukującego Sanela SLP 01ZX
Poznaj funkcje i parametry techniczne czasowego zaworu spłukującego Sanela SLP 01ZX. Instrukcja zawiera informacje o montażu, specyfikacji oraz konfiguracji urządzenia za pomocą aplikacji Sanela Control.
Spis treści
Najważniejsze informacje z instrukcji
Sanela SLP 01ZX to czasowy zawór spłukujący sterowany przez Bluetooth, przeznaczony do rynien pisuarowych. Urządzenie wymaga zasilania 230V AC i jest konfigurowane za pomocą aplikacji mobilnej Sanela Control. Przed montażem należy upewnić się, że instalacja wodna spełnia wymagania ciśnienia (0.15-0.6 MPa).
Charakterystyka urządzenia
- Sterowanie Bluetooth za pomocą aplikacji Sanela Control (dostępna w App Store i Google Play).
- Konstrukcja wandaloodporna.
- Programowalny wyłącznik czasowy dla rynien pisuarowych SLPN 02 (Z) - SLPN 05 (Z).
- Możliwość ustawienia harmonogramu 7-dniowego oraz 24-godzinnego.
- Regulowany interwał spłukiwania (od 00:01 do 99:59 godzin) oraz czas trwania (od 0.5s do 15.5s).
- Wykończenie ze stali szczotkowanej.
Dane techniczne
- Napięcie robocze: 230 V AC/50 Hz.
- Zalecane ciśnienie robocze: 0.15 - 0.6 MPa.
- Przepływ: 70 l/min przy ciśnieniu 0.15 MPa.
- Wymiary pokrywy: 170 x 170 x 10 mm.
- Wymiary puszki montażowej: 145 x 155 x 100 mm.
- Przyłącze wody: gwint zewnętrzny G 1 cal, przekrój min. 32 mm.
- Odpływ wody: gwint zewnętrzny G 1 cal.
Przygotowanie do montażu
Instalacja wymaga przygotowania wnęki na puszkę montażową oraz doprowadzenia zasilania elektrycznego i wody. Elementy zestawu obejmują pokrywę ze stali nierdzewnej z elektroniką, puszkę montażową z armaturą oraz zasilacz.
Konfiguracja
Po podłączeniu zasilania 230V AC, urządzenie rozpoczyna pracę zgodnie z ustawionym interwałem. Szczegółowe parametry pracy, takie jak harmonogramy i czasy spłukiwania, należy ustawić za pomocą aplikacji Sanela Control.
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Brak spłukiwania po instalacji
Sprawdź, czy zasilanie 230V AC jest prawidłowo podłączone oraz czy ciśnienie wody mieści się w zakresie 0.15-0.6 MPa.
Niewłaściwe czasy spłukiwania
Skonfiguruj parametry urządzenia (interwał i czas trwania) za pomocą aplikacji Sanela Control.
Przed użyciem
- Sprawdź ciśnienie wody (0.15-0.6 MPa).
- Upewnij się, że zasilanie 230V AC jest dostępne.
- Pobierz aplikację Sanela Control na smartfon.
- Przygotuj przyłącze wody G 1 cal.
- Upewnij się, że puszka montażowa jest poprawnie osadzona w ścianie.
Parametry w praktyce
- Ciśnienie robocze
- 0.15-0.6 MPa - wymagane ciśnienie wody dla poprawnej pracy zaworu.
- Przyłącze wody
- G 1 cal - standardowy gwint zewnętrzny dla wlotu i wylotu wody.

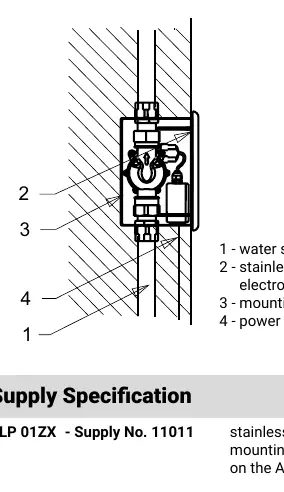

Ilustracje i schematy
- 1 - doprowadzenie wody
- 2 - pokrywa ze stali nierdzewnej z elektroniką
- 3 - puszka montażowa
- 4 - wejście zasilania
Zgodność modelu
- Kompatybilny z rynnami pisuarowymi SLPN 02 (Z) - SLPN 05 (Z).
- Wymaga aplikacji Sanela Control do pełnej konfiguracji.
