Instrukcja obsługi spłuczki podtynkowej Sanela SLW 01PB / SLW 01PBX
Szybki przewodnik po instalacji, konfiguracji i konserwacji piezoelektrycznej spłuczki Sanela SLW 01PB oraz SLW 01PBX. Dowiedz się, jak ustawić czas spłukiwania, wymienić baterie i przeprowadzić montaż.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Spłuczka piezoelektryczna Sanela SLW 01PB / SLW 01PBX to urządzenie przeznaczone do spłukiwania toalet zasilane bateryjnie (6 V). Urządzenie wymaga ciśnienia wody w zakresie 0,15 - 0,6 MPa. Posiada funkcję automatycznego spłukiwania higienicznego (co 24 godziny) oraz możliwość regulacji czasu spłukiwania w zakresie 0,5 - 15,5 sekundy.
Opis urządzenia i elementy zestawu

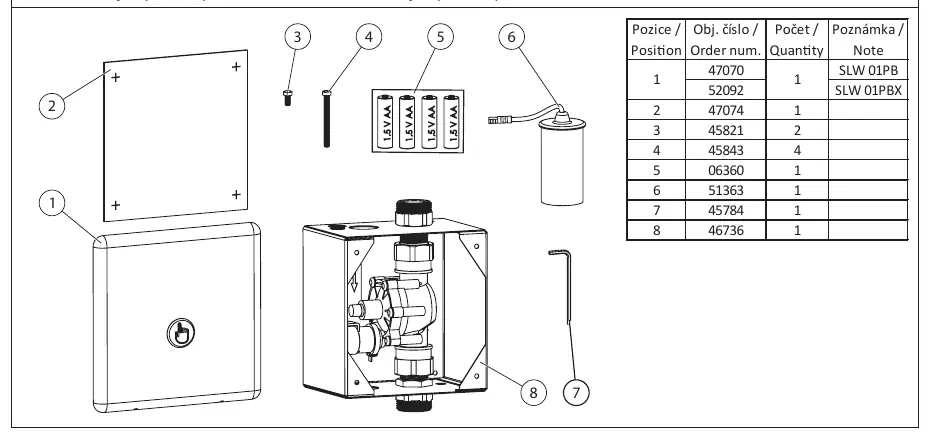

W skład zestawu wchodzi panel piezoelektryczny, moduł zasilania bateryjnego, zawór elektromagnetyczny oraz elementy montażowe. Przed instalacją upewnij się, że posiadasz odpowiedni stelaż montażowy (np. SLR 03 lub SLR 03A) oraz że instalacja wodna jest wyposażona w sitko o wymiarach oczek mniejszych lub równych 90 µm.
Instalacja i montaż
Montaż urządzenia powinien być przeprowadzony zgodnie z dołączonymi schematami:
- Upewnij się, że instalacja wodna jest czysta i posiada wymagane ciśnienie.
- Zamontuj ramę montażową w ścianie lub stelażu podtynkowym.
- Podłącz zawór elektromagnetyczny do instalacji wodnej.
- Podłącz przewody elektryczne zgodnie ze schematem.
- Zainstaluj panel piezoelektryczny na ramie montażowej.
Ustawienia i konfiguracja

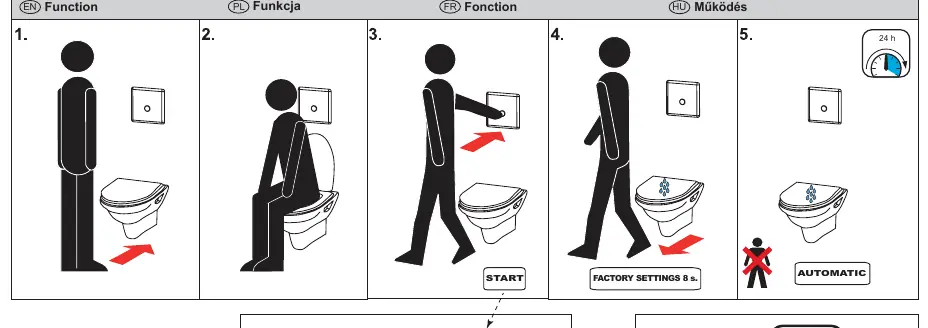

Urządzenie posiada fabryczne ustawienia czasu spłukiwania (8 sekund) oraz interwału higienicznego (24h / 8 spłukań). Ustawienia można zmieniać za pomocą opcjonalnego pilota SLD 04:

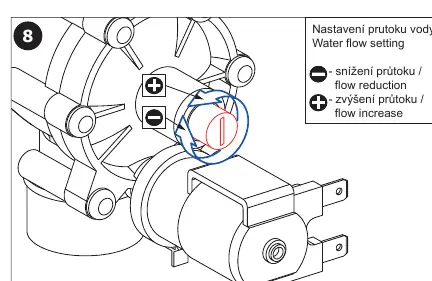

- Regulacja przepływu wody: Możliwa za pomocą śruby regulacyjnej na zaworze elektromagnetycznym (oznaczenia + dla zwiększenia przepływu, - dla zmniejszenia).
- Czas spłukiwania: Regulowany w zakresie 0,5 - 15,5 s.
- Spłukiwanie higieniczne: Możliwość włączenia/wyłączenia lub zmiany interwału.
Wymiana baterii
Gdy system sygnalizuje niski poziom naładowania baterii (sygnały dźwiękowe lub dioda), należy wymienić baterie:
- Zdejmij panel piezoelektryczny.
- Wyjmij pojemnik na baterie.
- Wymień wszystkie 4 baterie alkaliczne AA (1,5 V).
- Podłącz ponownie przewody i zamontuj panel.
Konserwacja
Zaleca się regularne sprawdzanie stanu baterii oraz czyszczenie sitka zaworu, aby zapewnić prawidłowe działanie urządzenia. W przypadku problemów technicznych należy skontaktować się z firmą instalacyjną lub serwisem producenta.
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Spłuczka nie reaguje na naciśnięcie przycisku.
Sprawdź stan baterii (4x AA) i wymień je, jeśli są rozładowane. Sprawdź również, czy przewody elektryczne są poprawnie podłączone.
Woda płynie zbyt krótko lub zbyt długo.
Czas spłukiwania jest ustawiony fabrycznie na 8 sekund. Aby zmienić czas, należy użyć pilota SLD 04.
Zbyt słaby przepływ wody.
Wyreguluj przepływ za pomocą śruby na zaworze elektromagnetycznym, przekręcając ją w stronę znaku '+'.
Przed użyciem
- Sprawdź, czy ciśnienie wody w instalacji wynosi od 0,15 do 0,6 MPa.
- Upewnij się, że w instalacji znajduje się sitko o oczkach <= 90 µm.
- Przygotuj 4 nowe baterie alkaliczne AA (1,5 V).
- Upewnij się, że posiadasz odpowiedni stelaż montażowy (np. SLR 03).
- Zapoznaj się z instrukcjami bezpieczeństwa przed rozpoczęciem prac.
Parametry w praktyce
- Ciśnienie wody
- 0,15 - 0,6 MPa; wymagane dla poprawnego działania zaworu.
- Czas spłukiwania
- 0,5 - 15,5 s; regulowany za pomocą pilota.
- Interwał higieniczny
- Automatyczne spłukiwanie co 24 godziny (8 spłukań).
Ilustracje i schematy
- Regulacja przepływu: Śruba na zaworze elektromagnetycznym pozwala na precyzyjne ustawienie ilości wody.
- Wymiana baterii: Wymaga odłączenia zasilania, wyjęcia koszyka z bateriami i wymiany wszystkich ogniw jednocześnie.
Zgodność modelu
- Wymaga stelaża montażowego (np. SLR 03 dla ścian murowanych lub SLR 03A dla płyt gipsowo-kartonowych).
- Do zaawansowanej konfiguracji (zmiana czasu, interwałów) wymagany jest pilot SLD 04.
