Instrukcja montażu zestawu sanitarnego Sanela SLWN 08L/08P

Najważniejsze informacje z instrukcji

Zestaw sanitarny Sanela SLWN 08L/08P to wandaloodporne rozwiązanie narożne łączące toaletę i umywalkę. Przed przystąpieniem do montażu należy upewnić się, że instalacja wodna spełnia wymagania ciśnienia (0,1 - 0,6 MPa) oraz że zastosowano odpowiednie sito o wielkości oczek mniejszej lub równej 90 µm. Przed instalacją konieczne jest zapoznanie się z dołączonymi instrukcjami bezpieczeństwa.

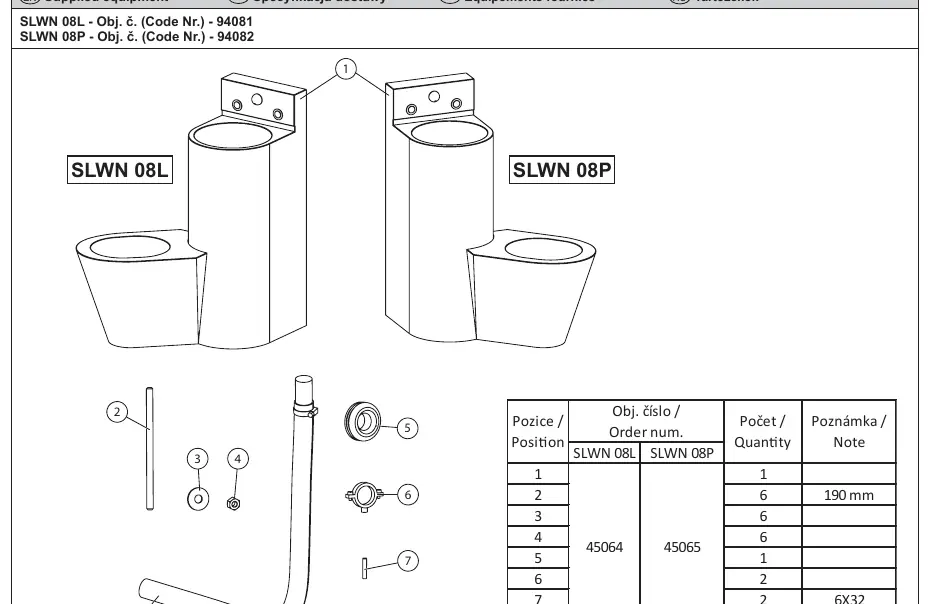

Specyfikacja dostawy

W skład zestawu wchodzą elementy montażowe, w tym śruby, uszczelki i elementy przyłączeniowe. Należy sprawdzić kompletność zestawu zgodnie z listą części zawartą w instrukcji przed rozpoczęciem prac.

Wymagania techniczne i wymiary

Urządzenie wymaga przygotowania ściany zgodnie z rysunkiem technicznym. Kluczowe parametry instalacyjne:

• Ciśnienie wody: 0,1 - 0,6 MPa.
• Przyłącze wody: min. 32 mm (PN 16).
• Wielkość oczka sita: ≤ 90 µm.

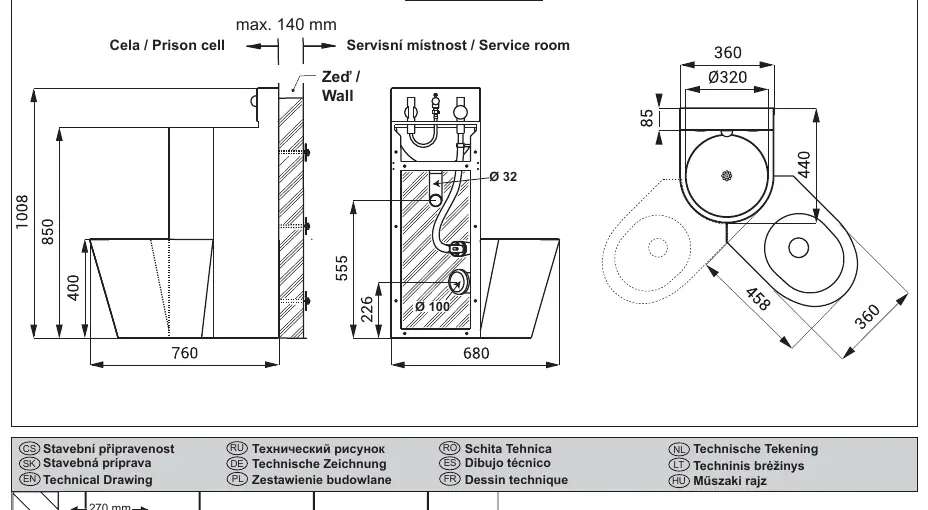

• Wymiary montażowe: szczegółowe wymiary znajdują się na rysunku technicznym w instrukcji.

Instrukcja montażu krok po kroku

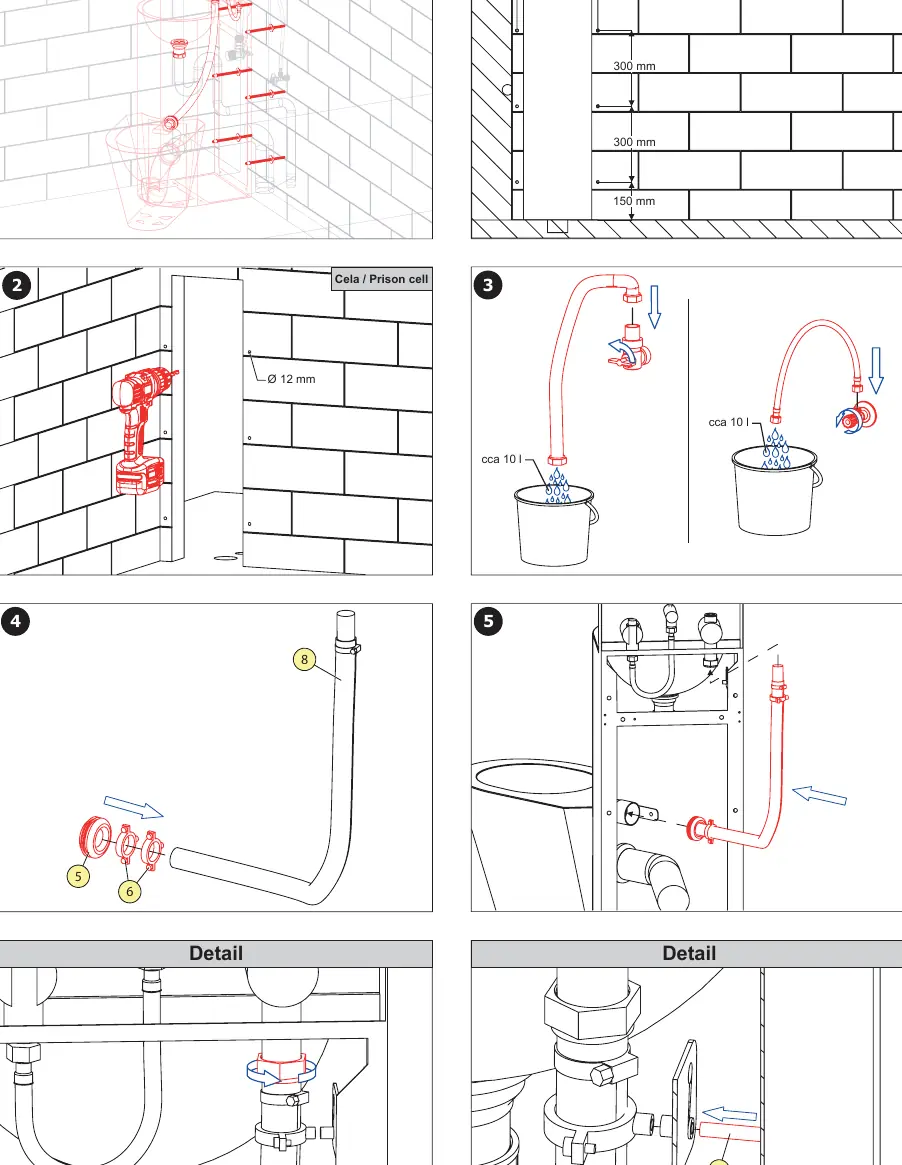

1. Przygotuj otwory montażowe w ścianie zgodnie z wymiarami (rozstaw 300 mm, 150 mm, 320 mm).
2. Wywierć otwory o średnicy 12 mm.
3. Przepłucz instalację wodną przed podłączeniem.
4. Zmontuj elementy przyłączeniowe zgodnie z rysunkami (kroki 4-5).

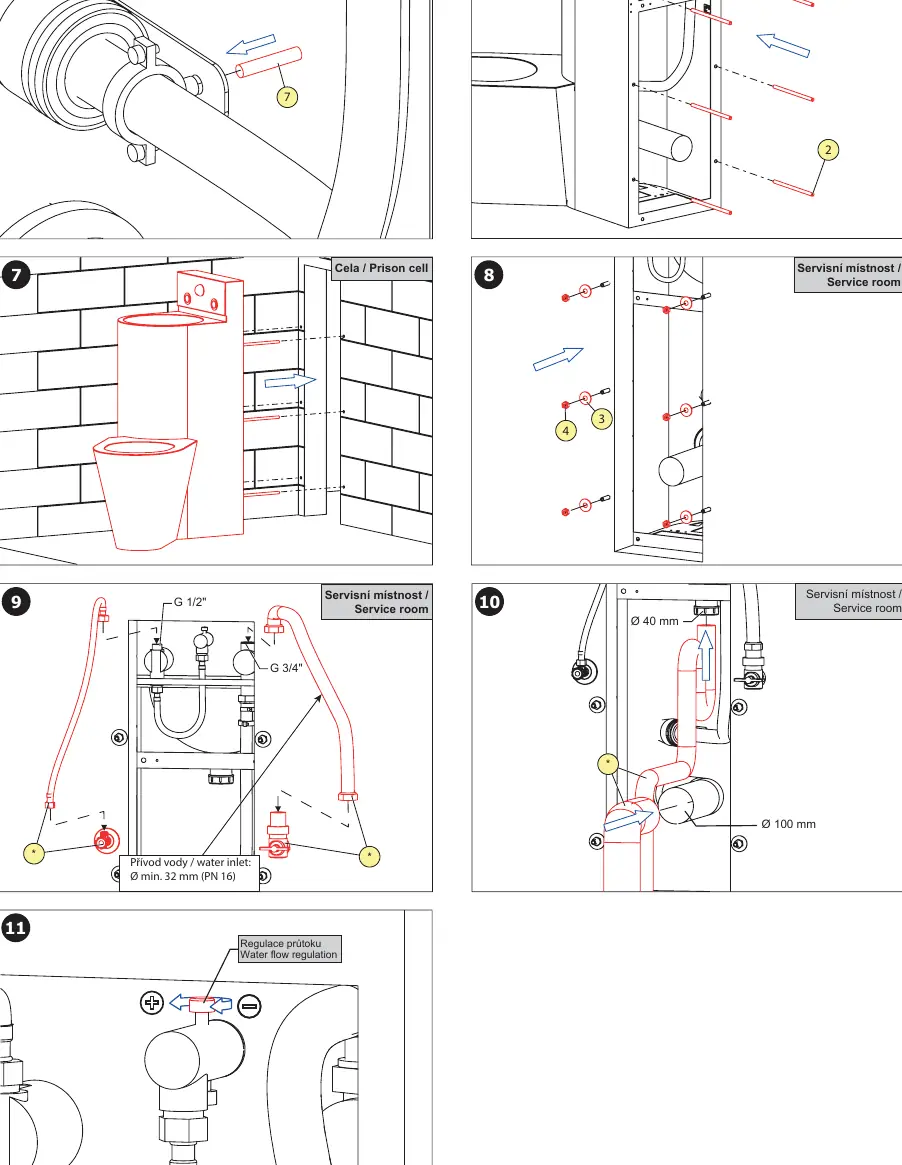

5. Zamocuj zestaw do ściany przy użyciu dostarczonych elementów montażowych (kroki 6-8).
6. Podłącz dopływ wody (G 1/2" i G 3/4") oraz odpływ (kroki 9-10).
7. Wyreguluj przepływ wody za pomocą zaworu regulacyjnego (krok 11).

Regulacja i konserwacja

Po zakończeniu montażu należy sprawdzić szczelność wszystkich połączeń. Regulacja przepływu wody odbywa się za pomocą zaworu regulacyjnego. Zaleca się regularną konserwację zgodnie z instrukcją serwisową dostępną na stronie producenta.
