Niniejszy dokument stanowi uzupełnienie instrukcji obsługi falownika Schneider Electric XW Pro i opisuje techniczne aspekty integracji z akumulatorami litowo-jonowymi (Li-ion) wyposażonymi w system zarządzania baterią (BMS). Integracja wymaga komunikacji między BMS a falownikiem za pośrednictwem urządzeń Conext Gateway, InsightHome lub InsightFacility.
Bezpieczeństwo
Instalacja musi być przeprowadzona przez wykwalifikowany i licencjonowany personel zgodnie z lokalnymi przepisami. Należy bezwzględnie przestrzegać ostrzeżeń dotyczących ryzyka porażenia prądem, wybuchu, łuku elektrycznego i pożaru. Przed przystąpieniem do prac należy wyłączyć zasilanie BMS oraz Conext Gateway.
Architektura systemu
System obsługuje konfiguracje z jednym falownikiem XW Pro i jednym nadrzędnym (Master) BMS. Komunikacja odbywa się poprzez interfejs CAN Bus lub Modbus RTU. Baterie bez komunikacji BMS (praca w pętli otwartej) nie są objęte zakresem tego dokumentu.
Instalacja i okablowanie
Interfejs CAN lub RS485 BMS należy podłączyć do 26-pinowego złącza w urządzeniu Conext Gateway. Należy zwrócić uwagę na odpowiednie przypisanie pinów dla portów RS485 (Port 1 lub 2) oraz CAN (Port 1). Po wykonaniu połączeń należy włączyć zasilanie urządzeń.
Konfiguracja BMS
Po fizycznym podłączeniu należy przeprowadzić procedurę wykrywania i konfiguracji w interfejsie użytkownika Conext Gateway:

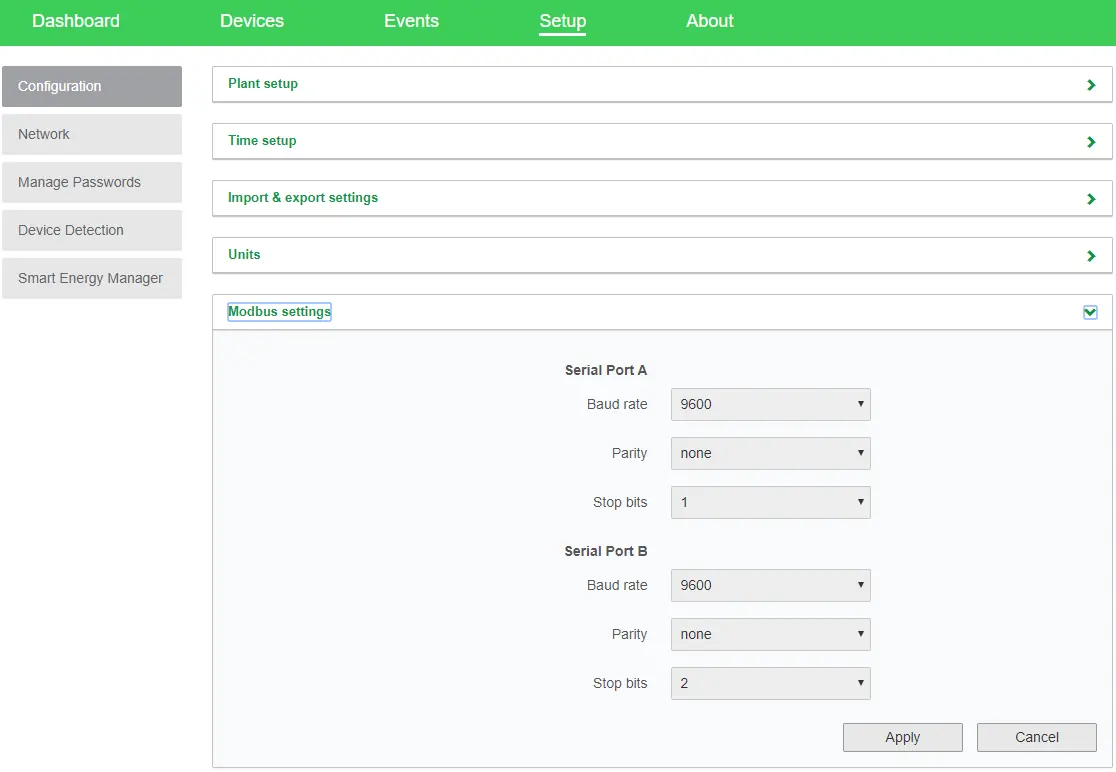

- Wykrywanie: W menu Setup należy przeprowadzić wykrywanie urządzeń (CAN lub Modbus).

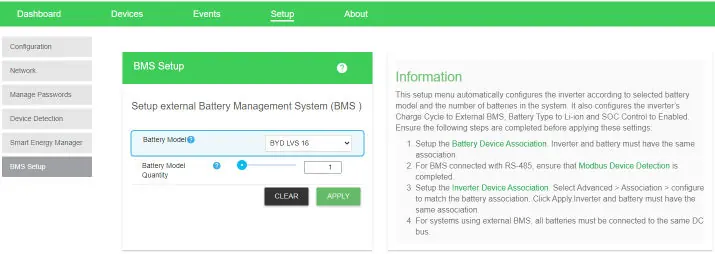

- Konfiguracja: W menu Setup > BMS Setup należy wybrać model baterii oraz określić liczbę jednostek.
- Powiązanie (Association): Należy powiązać wykryty BMS z odpowiednim falownikiem XW Pro w menu Inverter/Chargers > Configuration > Associations.
Uruchomienie
Należy zawsze przestrzegać zalecanej sekwencji startowej dla danego modelu baterii (szczegóły w Appendix A). W przypadku wielu typów baterii wymagane jest zamknięcie rozłącznika DC na falowniku przed uruchomieniem baterii, aby uniknąć nadmiernego prądu rozruchowego (inrush current).
Kompatybilność
Lista kompatybilnych baterii (m.in. BYD, Discover Battery, Pylontech) wraz z ich parametrami i zalecaną liczbą jednostek w układzie równoległym znajduje się w sekcji Appendix A dokumentu. Systemy z wieloma falownikami XW Pro lub sprzężeniem DC z kontrolerami MPPT wymagają weryfikacji zgodnie z przyszłymi aktualizacjami oprogramowania lub wytycznymi producenta.
Informacje o producencie
Schneider Electric
Praktyczna pomoc
Typowe problemy
BMS nie jest wykrywany przez system
Sprawdź połączenia przewodów CAN/RS485, upewnij się, że BMS jest w trybie Master i sprawdź ustawienia prędkości (dla CAN wymagane 500 kbps).
Ryzyko uszkodzenia falownika lub baterii przy starcie
Zawsze przestrzegaj sekwencji startowej (np. zamknięcie rozłącznika DC przed uruchomieniem baterii) opisanej w Appendix A dla konkretnego modelu.
Przed użyciem
- Upewnij się, że bateria posiada kompatybilny BMS.
- Sprawdź, czy system posiada Conext Gateway, InsightHome lub InsightFacility.
- Wyłącz zasilanie BMS i Gateway przed podłączeniem przewodów.
- Zweryfikuj sekwencję startową dla konkretnego modelu baterii (Appendix A).
- Upewnij się, że BMS jest ustawiony jako Master.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Inrush Current
- Prąd rozruchowy ładowania kondensatorów falownika; należy go ograniczyć poprzez odpowiednią sekwencję startową.
- BMS Association
- Proces powiązania wykrytego urządzenia BMS z konkretnym falownikiem XW Pro w systemie.
Ilustracje i schematy

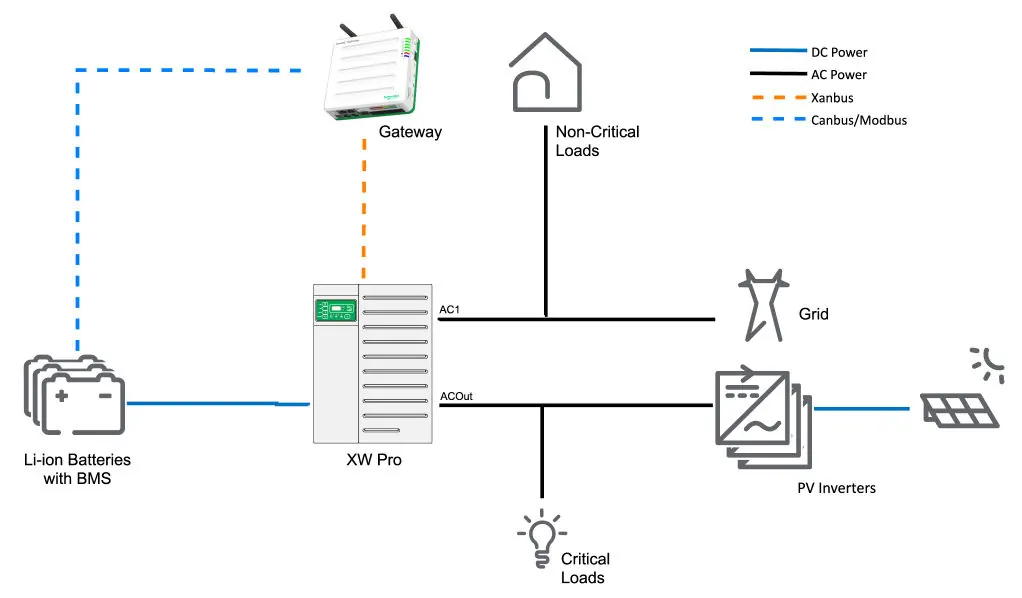

- Schemat na stronie 4 przedstawia architekturę systemu z falownikiem XW Pro, Gateway i bateriami Li-ion.
- Tabela na stronie 6 definiuje przypisanie pinów dla portów RS485 i CAN w 26-pinowym złączu.
Zgodność modelu
- Obsługiwane są tylko systemy z jednym falownikiem XW Pro i jednym Master BMS.
- Baterie bez komunikacji BMS (static charge settings) są poza zakresem tego dokumentu.
- Integracja z kontrolerami MPPT przez BMS jest planowana w przyszłych wersjach oprogramowania.
