Instrukcja obsługi termostatu pokojowego Schneider Electric Drayton Digistat 2290M
Kompletny przewodnik po instalacji i obsłudze termostatu programowalnego Schneider Electric Drayton Digistat 2290M. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć przewody, skonfigurować opcje instalatora oraz zaprogramować...
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Digistat 2290M to programowalny termostat pokojowy. Instalacja wymaga wyłączenia zasilania, montażu płyty tylnej i podłączenia przewodów zgodnie ze schematem. Programowanie odbywa się w trybie Auto za pomocą przycisków + i -. str. 1, 3, 4
Najważniejsze czynności
- Wejście w menu instalatora str. 2
- Programowanie harmonogramu str. 4
Pierwsze uruchomienie
- Po montażu i podłączeniu zasilania, Digistat automatycznie zaczyna kontrolować temperaturę w pomieszczeniu. str. 1
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Zapomniany kod PIN instalatora
Zadzwoń na infolinię techniczną (Technical Helpline).
str. 2Konserwacja i reset
- Reset do ustawień fabrycznych (Opcja 20) str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 230VAC +/-10%, 50Hz | Napięcie zasilania sieciowego | str. 3 |
| Zakres temperatury | 5°C do 30°C | Zakres regulacji temperatury | str. 3 |
| Obciążalność styków | 16(2)A | Maksymalne obciążenie prądowe | str. 3 |
Gdzie szukać w PDF
- Instalacja i okablowanie str. 1
- Opcje instalatora str. 2, 3
- Obsługa i programowanie str. 3, 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Drayton Digistat 2290M to programowalny termostat pokojowy 3. generacji, który umożliwia sterowanie ogrzewaniem w trybach 24-godzinnym, 5-2 dni lub 7-dniowym. Urządzenie posiada wbudowany zegar czasu rzeczywistego z automatyczną zmianą czasu letniego/zimowego. Termostat może pracować jako prosty regulator temperatury lub zaawansowany programator z obsługą protokołu OpenTherm.
Instalacja
Uwaga: Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka zgodnie z obowiązującymi przepisami IEE. Przed rozpoczęciem prac należy bezwzględnie wyłączyć zasilanie sieciowe.

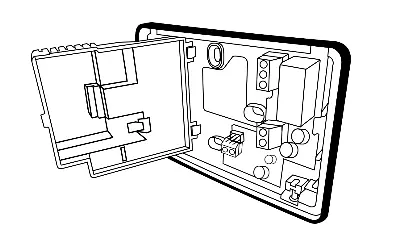

- Demontaż obudowy: Odkręć dwie śruby na dole urządzenia, aby zdjąć przednią pokrywę.
- Montaż: Przymocuj płytę tylną bezpośrednio do ściany za pomocą odpowiednich kołków i śrub lub zamontuj ją na istniejącej puszce ściennej.
- Podłączenie elektryczne: Wykonaj połączenia zgodnie ze schematem (Fig 3). W przypadku kotłów obsługujących OpenTherm, podłącz przewody do zacisków OT1 i OT2 (polaryzacja nie ma znaczenia). Przewody L i N należy podłączyć z oddzielnego zasilania z bezpiecznikiem 3A.
- Zakończenie: Zamknij czarną pokrywę zacisków, załóż przednią obudowę, zatrzaskując ją u góry, a następnie dokręć dwie śruby na dole.
Opcje instalatora
Aby wejść w menu opcji instalatora, przytrzymaj przycisk ustawień przez 3 sekundy. Użyj przycisków + i -, aby nawigować po menu, i przycisku O, aby zatwierdzić wybór.
- Opcja 01 (Partial Sight Assistant): Włącza sygnały dźwiękowe przy regulacji temperatury.
- Opcja 02 (Frost Protection): Włącza ogrzewanie, jeśli temperatura spadnie poniżej 5°C.
- Opcja 06 (Valve Protection Time): Uruchamia przekaźnik na 1 minutę tygodniowo w celu ochrony zaworu.
- Opcja 13 (Installer Settings Lock): Blokuje ustawienia instalatora kodem 3-cyfrowym.
- Opcja 20 (Reset): Przywraca ustawienia fabryczne (nie resetuje ustawień serwisu).
Obsługa i programowanie
Termostat posiada predefiniowane programy odpowiednie dla typowego trybu pracy 9-5. W trybie "Auto" można tymczasowo zmienić temperaturę przyciskami + i -, co utrzyma się do następnego zaprogramowanego zdarzenia.
Aby zmienić harmonogram:
- W trybie Auto naciśnij przycisk ustawień.
- Wybierz dzień lub grupę dni przyciskami + i -. Zatwierdź przyciskiem O.
- Ustaw czas rozpoczęcia okresu, a następnie temperaturę, zatwierdzając każdorazowo przyciskiem O.
- Po zakończeniu edycji, gdy miga napis SAVE, naciśnij O, aby zapisać zmiany.
Dane techniczne
- Zasilanie: 230VAC +/-10%, 50Hz
- Obciążalność styków: 16(2)A przy 230V / 50Hz
- Zakres temperatury: 5°C do 30°C
- Stopień ochrony: IP30
- Częstotliwość pracy: 2402-2480 MHz
- Maks. moc RF: +10dBm
Informacje o producencie
Schneider Electric
Praktyczna pomoc
Typowe problemy
Zapomniany kod PIN instalatora
Skontaktuj się z infolinią techniczną (Technical Helpline) podaną w instrukcji.
Termostat nie reaguje na zmiany temperatury
Sprawdź, czy urządzenie nie znajduje się w trybie 'Auto' i czy nie nadpisano temperatury tymczasowo (migająca ikona).
Przed użyciem
- Wyłącz zasilanie sieciowe przed przystąpieniem do instalacji.
- Upewnij się, że posiadasz odpowiednie uprawnienia elektryczne.
- Sprawdź schemat podłączenia (Fig 3) przed wykonaniem okablowania.
- W przypadku kotła OpenTherm, upewnij się, że przewody są podłączone do zacisków OT1 i OT2.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Zakres temperatury
- Możliwość ustawienia temperatury od 5°C do 30°C.
- Stopień ochrony IP30
- Ochrona przed ciałami obcymi o średnicy powyżej 2,5 mm, brak ochrony przed wodą.
Zgodność modelu
- Wspiera kotły z protokołem OpenTherm.
- Przeznaczony wyłącznie do instalacji stałej zgodnie z przepisami IEE.
