Instrukcja systemu Sol-Ark PCS 200A (Pass-Through i Power Control System)

Najważniejsze informacje

Niniejszy dokument stanowi przewodnik techniczny dotyczący projektowania i uruchamiania systemu Sol-Ark PCS 200A (Power Control System). System ten pozwala na optymalizację zużycia energii (self-consumption), zarządzanie eksportem energii oraz bezpieczne łączenie inwerterów z siecią zgodnie z przepisami NEC 705.13.

Zastosowanie: Dokument dotyczy inwerterów Sol-Ark: Limitless 18K-2P-LV, 15K-LV, 30K-3P-208V oraz 60K-3P-480V.

Koncepcja PCS i 200A Pass-Through

System PCS wykorzystuje przekładniki prądowe (CT) do monitorowania przepływu energii w czasie rzeczywistym. Pozwala to na:

• Dynamiczne ograniczanie eksportu energii do sieci.
• Zarządzanie prądami zwrotnymi, aby nie przekraczać dopuszczalnych obciążeń szyn zbiorczych (busbar).
• Priorytetyzację zasilania odbiorników lokalnych z PV/baterii.
• Peak-shaving (golenie szczytów) oraz zarządzanie oknami ładowania/rozładowania (TOU).

Metody podłączenia (Interconnection)

Instrukcja wyróżnia dwie główne metody podłączenia:

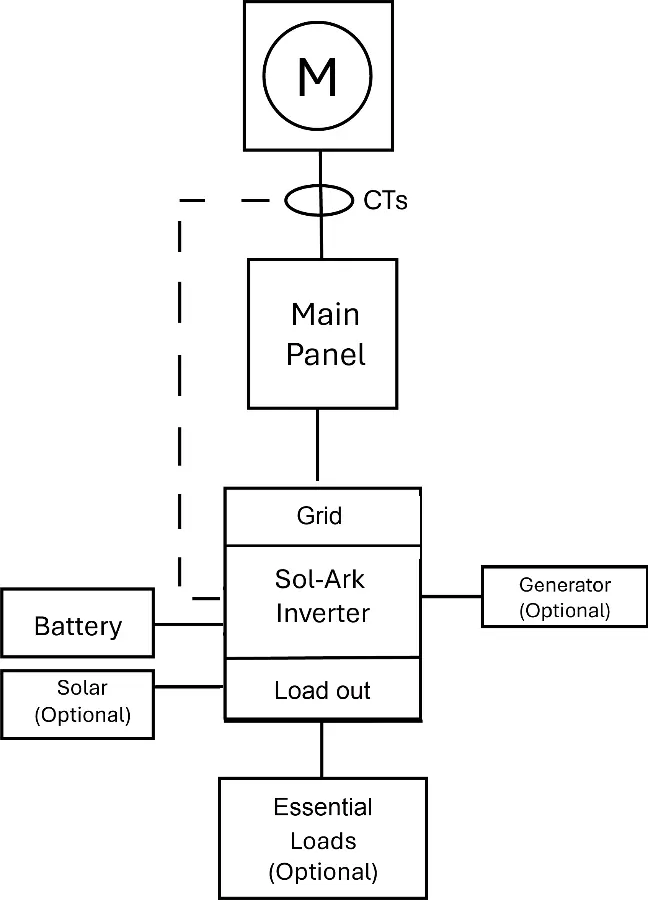

• Breaker-Fed (Load-Side): Inwerter podłączony przez wyłącznik do panelu głównego. Wymaga uwzględnienia zasady 120% szyny zbiorczej, chyba że system PCS jest zaakceptowany przez lokalne przepisy (AHJ) jako metoda kontroli prądu.

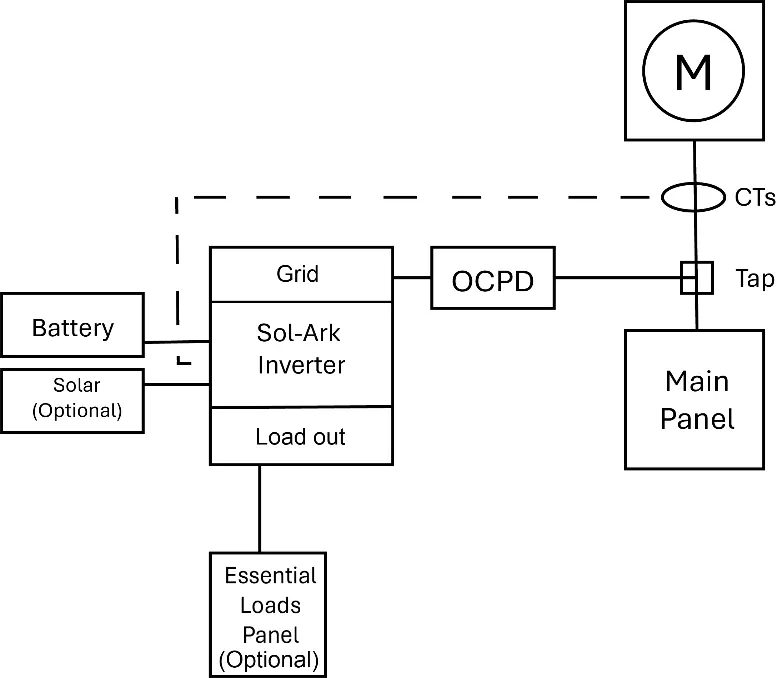

• Supply-Side (Line-Side Tap): Podłączenie przed panelem głównym. Przydatne, gdy panel główny nie może przyjąć dodatkowego zasilania. Wymaga odpowiedniego zabezpieczenia (OCPD) i zgodności z przepisami dla przyłączy liniowych.

Instalacja przekładników prądowych (CT)

Poprawna instalacja CT jest kluczowa dla działania systemu:

• Lokalizacja: CT muszą być umieszczone na przewodach serwisowych (przed wszystkimi panelami obciążeń), aby "widzieć" całkowity przepływ energii między siecią a domem.
• Orientacja: Należy przestrzegać kierunku strzałek na CT (zazwyczaj w stronę sieci/źródła).
• Przewody: Instalować tylko na przewodach fazowych (pod napięciem), nigdy na neutralnych lub uziemiających.
• Weryfikacja: Podczas uruchomienia należy sprawdzić odczyty przy użyciu znanego obciążenia rezystancyjnego (np. grzejnik 1-2 kW).

Konfiguracja inwertera

W interfejsie inwertera należy ustawić:

• Mode: Self-Consumption / Priority Load.
• Export Limit: Zero (non-export) lub określony limit kW/kVA.
• Grid Charge Windows (TOU): Ustawienie okien ładowania poza szczytem.
• SoC Reserves: Utrzymanie rezerwy energii na wypadek awarii sieci.

Rozwiązywanie problemów

W przypadku problemów z działaniem systemu:

• Jeśli PCS nie widzi obciążeń domu, sprawdź, czy CT są zainstalowane na głównych przewodach serwisowych, a nie tylko na zasilaniu inwertera.
• Jeśli eksport jest wyświetlany jako import, oznacza to odwróconą polaryzację CT – należy odwrócić orientację CT.
• W przypadku ryzyka zwrotu energii do generatora, upewnij się, że CT są na przewodach odbiorczych, a nie na generatorze.
