Instrukcja obsługi radia samochodowego Strex 1-DIN
Szybki przewodnik po instrukcji obsługi radia samochodowego Strex 1-DIN (model SP18). Dowiedz się, jak poprawnie podłączyć przewody, sparować telefon przez Bluetooth, ustawić stacje radiowe oraz korzystać z funkcji odtwarzania USB i SD.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Strex 1-DIN to samochodowy odtwarzacz radiowy z obsługą Bluetooth, USB, kart SD oraz wejściem AUX. Urządzenie wymaga zasilania 12V DC. Przed przystąpieniem do montażu upewnij się, że instalacja elektryczna pojazdu jest zgodna z wymaganiami urządzenia. W przypadku problemów z działaniem, urządzenie posiada przycisk resetowania.
Opis urządzenia i elementy sterujące
Panel przedni radia zawiera następujące elementy sterujące:
- 1. Power ON/OFF: Włączanie i wyłączanie radia.
- 2. MODE: Wybór źródła dźwięku (Radio, USB, SD, AUX, BT).
- 3. AMS: Automatyczne wyszukiwanie i zapisywanie stacji radiowych.
- 4. BAND: Przełączanie pasm FM1, FM2, FM3.
- 5/6. Track Skip: Przewijanie utworów lub wyszukiwanie stacji.
- 7. Play/Pause: Odtwarzanie i pauza dla plików MP3/WMA.
- 13. SD Card Slot: Gniazdo na karty pamięci SD/MMC.
- 14. Aux In: Wejście audio 3.5mm.
- 15. USB Port: Port do odtwarzania muzyki lub ładowania telefonu.
- 17. Volume/Select: Pokrętło głośności i wyboru ustawień dźwięku (bass, treble, balance, fader, EQ).
- 18. Reset: Przycisk przywracania ustawień fabrycznych.
Instalacja i podłączenie
Podłączenie radia wymaga poprawnego połączenia przewodów zasilających i głośnikowych:
- Czarny: Masa (B-)
- Żółty: Pamięć (B+) - podłącz do stałego zasilania 12V, aby zachować ustawienia.
- Czerwony: Zapłon (ACC) - podłącz do zasilania po przekręceniu kluczyka.
- Niebieski: Zasilanie anteny.
- Przewody głośnikowe: Biały/Biały-czarny (lewy przód), Szary/Szary-czarny (prawy przód), Zielony/Zielony-czarny (lewy tył), Fioletowy/Fioletowy-czarny (prawy tył).
Obsługa Bluetooth
Aby połączyć telefon z radiem:
- Włącz funkcję Bluetooth w telefonie i wyszukaj nowe urządzenia.
- Wybierz radio z listy dostępnych urządzeń.
- Wprowadź kod parowania: 0000.
- Po poprawnym sparowaniu, radio może automatycznie łączyć się z telefonem w przyszłości.
Dane techniczne
- Napięcie zasilania: 12V DC, masa ujemna.
- Zakres częstotliwości FM: 87.5 - 108.0 MHz.
- Maksymalna moc wyjściowa: 4 x 60W.
- Obsługiwane formaty: MP3, WMA.
- Maksymalny pobór prądu: 15A.
Praktyczna pomoc
Typowe problemy
Radio nie włącza się po montażu
Sprawdź, czy przewód czerwony (ACC) i żółty (B+) są podłączone do zasilania 12V oraz czy bezpiecznik jest sprawny.
Radio traci ustawienia po wyłączeniu zapłonu
Upewnij się, że żółty przewód (Memory Backup) jest podłączony do stałego zasilania 12V, które nie jest odcinane po wyłączeniu kluczyka.
Błąd parowania Bluetooth
Upewnij się, że używasz poprawnego kodu PIN: 0000.
Przed użyciem
- Sprawdź, czy instalacja samochodowa dostarcza 12V DC.
- Przygotuj odpowiednie złącze ISO lub adapter pasujący do Twojego modelu samochodu.
- Upewnij się, że masz dostęp do bezpiecznika w obwodzie zasilania radia.
- Sprawdź, czy posiadasz kartę SD lub pendrive z muzyką w formacie MP3/WMA.
Parametry w praktyce
- FM 87.5-108.0 MHz
- Zakres częstotliwości odbieranych stacji radiowych.
Ilustracje i schematy

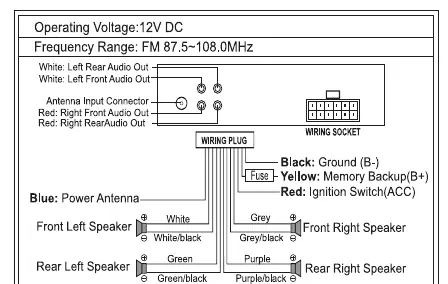

- Schemat połączeń wskazuje kolory przewodów: czarny (masa), żółty (pamięć), czerwony (zapłon) oraz kolory dla poszczególnych głośników (biały, szary, zielony, fioletowy).
Zgodność modelu
- Urządzenie wymaga instalacji 12V z ujemną masą.
- Obsługuje zewnętrzne nośniki USB oraz karty SD/MMC.
- Wspiera formaty plików audio MP3 oraz WMA.
