Instrukcja obsługi monitora Terra 2226W-EN
Szybki przewodnik po instrukcji obsługi monitora Terra 2226W-EN. Dowiedz się, jak poprawnie zainstalować podstawę, podłączyć kable wideo i audio, skonfigurować ustawienia OSD oraz rozwiązywać typowe problemy techniczne.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Monitor Terra 2226W-EN to 21.5-calowy wyświetlacz LCD/LED. Instrukcja obejmuje montaż podstawy, podłączenie sygnału (HDMI/VGA), konfigurację menu OSD oraz specyfikację techniczną. str. 1, 6, 7
Najważniejsze czynności
- Montaż podstawy str. 7
- Podłączenie monitora str. 6
Pierwsze uruchomienie
- Podłącz kable, włącz komputer, a następnie monitor. Ustaw rozdzielczość w systemie Windows na 1920 x 1080 przy 60 Hz. str. 6
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Brak zasilania
Sprawdź podłączenie kabla zasilającego i gniazdka.
str. 15
Brak obrazu
Sprawdź kabel wideo i ustawienia jasności.
str. 15Konserwacja i reset
- Użyj funkcji Memory Recall w menu OSD, aby przywrócić ustawienia fabryczne. str. 12
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Rozdzielczość | 1920 x 1080 | Maksymalna rozdzielczość Full HD. | str. 14 |
| Głośniki | 1W x 2 | Wbudowane głośniki stereo. | str. 14 |
Gdzie szukać w PDF
- Instalacja podstawy str. 7
- Podłączenie kabli str. 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Monitor Terra 2226W-EN to 21.5-calowy wyświetlacz LCD/LED. Przed instalacją należy zapoznać się z zasadami bezpieczeństwa: monitor powinien być używany w czystym, suchym środowisku, z dala od źródeł ciepła i silnych pól magnetycznych. Zawsze używaj uziemionego przewodu zasilającego.
Instalacja i podłączenie

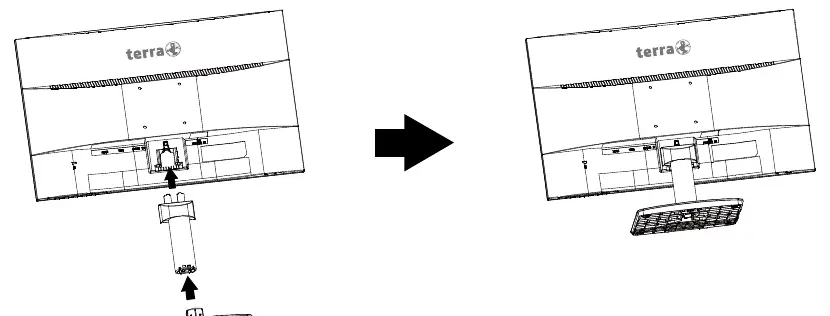

Aby zainstalować podstawę, połóż monitor ekranem do dołu na miękkiej powierzchni (np. ściereczce lub poduszce) i zamontuj podstawę zgodnie z instrukcją. Aby odłączyć podstawę, naciśnij zatrzask i wysuń ją.

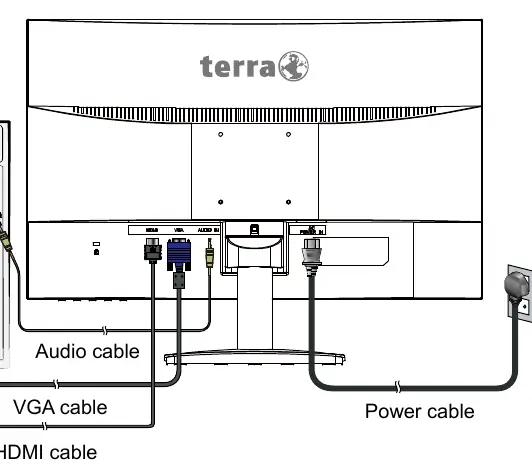

Podłączanie kabli:
- Wideo: Podłącz kabel HDMI lub VGA z komputera do odpowiedniego wejścia w monitorze.
- Audio: Podłącz kabel audio z wyjścia komputera do wejścia audio monitora.
- Zasilanie: Podłącz kabel zasilający do uziemionego gniazdka, a następnie do monitora.
Po podłączeniu włącz komputer, a następnie monitor. W systemie Windows ustaw rozdzielczość na 1920 x 1080 przy 60 Hz.
Obsługa monitora
Na przednim panelu znajdują się przyciski sterujące menu OSD (On Screen Display):
- OSD Menu On/Off: Otwieranie i zamykanie menu.
- Scroll Down/Decrease: Nawigacja w dół lub zmniejszanie wartości.
- Scroll Up/Increase: Nawigacja w górę lub zwiększanie wartości.
- Confirm Select: Potwierdzenie wyboru.
- Power ON/OFF: Włączanie i wyłączanie monitora.
Ustawienia OSD
Menu OSD pozwala na zaawansowaną konfigurację obrazu:
- Contrast/Brightness: Regulacja kontrastu, jasności, DCR, ECO i Overdrive.
- Color Adjust: Wybór temperatury barwowej (Cool, Normal, Warm, User Color) oraz trybów obrazu (Standard, Game, Video, Landscape, Text).
- Manual Image Adjustment: Ręczna regulacja pozycji H/V, ostrości i proporcji obrazu (dostępne w trybie VGA).
- Memory Recall: Przywracanie ustawień fabrycznych.
Rozwiązywanie problemów
- Brak zasilania: Sprawdź, czy kabel zasilający jest dobrze podłączony do gniazdka i monitora.
- Brak obrazu: Upewnij się, że kabel wideo jest poprawnie podłączony i dokręcony. Sprawdź ustawienia jasności.
- Błędne kolory: Sprawdź kabel wideo pod kątem uszkodzeń lub użyj funkcji Memory Recall w menu OSD.
Dane techniczne
- Panel: 54.6 cm (21.5")
- Rozdzielczość: Full HD 1920 x 1080 (max 60Hz)
- Zasilanie: AC 100-240 V
- Pobór mocy (Off Mode): ≤ 0.3 W
- Temperatura pracy: 0°C do +40°C
- Głośniki: 1W x 2
Praktyczna pomoc
Typowe problemy
Brak zasilania
Sprawdź, czy kabel zasilający jest pewnie podłączony do gniazdka i monitora. Przetestuj gniazdko innym urządzeniem.
Brak obrazu
Upewnij się, że kabel wideo (HDMI/VGA) jest dobrze podłączony do komputera i monitora. Sprawdź ustawienia jasności.
Błędne kolory
Sprawdź kabel wideo pod kątem uszkodzonych pinów. Przywróć ustawienia fabryczne za pomocą funkcji Memory Recall.
Przed użyciem
- Sprawdź zawartość opakowania (kabel zasilający, HDMI, audio, karta gwarancyjna).
- Przygotuj miękką ściereczkę lub poduszkę do bezpiecznego montażu podstawy.
- Upewnij się, że masz dostęp do uziemionego gniazdka elektrycznego.
- Sprawdź, czy monitor znajduje się w dobrze wentylowanym miejscu.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Pobór mocy (Off Mode)
- Monitor zużywa ≤ 0.3 W w trybie wyłączenia.
- Temperatura pracy
- Monitor powinien pracować w zakresie od 0°C do +40°C.
Ilustracje i schematy
- Przyciski na przednim panelu służą do nawigacji po menu OSD.
- Porty z tyłu obejmują wejścia HDMI, VGA oraz wejście audio.
Zgodność modelu
- Wymaga uziemionego gniazdka elektrycznego.
- Zalecane użycie ekranowanych kabli wideo z rdzeniami ferrytowymi dla zachowania zgodności z normami emisji.
