Instrukcja obsługi monitora Terra 2256W PV
Szybki przewodnik po instrukcji obsługi monitora Terra 2256W PV. Dowiedz się, jak zainstalować urządzenie, skonfigurować ustawienia obrazu, korzystać z menu OSD oraz rozwiązywać typowe problemy techniczne.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Monitor Terra 2256W PV to 21,5-calowy wyświetlacz LCD/LED o rozdzielczości Full HD (1920x1080). Instrukcja opisuje proces instalacji, regulację podstawy (nachylenie, wysokość, obrót, pivot) oraz obsługę menu OSD. str. 1, 6, 7
Najważniejsze czynności
- Podłączanie kabli wideo i zasilania str. 6
- Regulacja podstawy (nachylenie, wysokość, obrót) str. 7
- Obsługa menu OSD str. 10, 11, 12
Pierwsze uruchomienie
- Podłącz kable, włącz komputer, a następnie monitor. str. 6
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Brak zasilania
Sprawdź połączenie kabla zasilającego i gniazdko.
str. 15
Brak obrazu
Sprawdź kabel wideo i ustawienia jasności.
str. 15Konserwacja i reset
- Przywracanie ustawień fabrycznych (Memory Recall) str. 12
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Przekątna ekranu | 54.6 cm (21.5") | Rozmiar panelu LCD | str. 14 |
| Rozdzielczość | 1920 x 1080 | Maksymalna rozdzielczość Full HD | str. 14 |
| Częstotliwość odświeżania | 60 Hz | Maksymalna częstotliwość pionowa | str. 14 |
| Głośniki | 1W x 2 | Wbudowane głośniki | str. 14 |
Gdzie szukać w PDF
- Instalacja str. 6
- Regulacja podstawy str. 7
- Menu OSD str. 10, 11, 12
- Dane techniczne str. 14
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy monitora Terra 2256W PV. Przed przystąpieniem do instalacji należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć uszkodzenia urządzenia lub zagrożenia dla użytkownika. Monitor powinien być podłączony do uziemionego gniazdka elektrycznego. W przypadku wystąpienia dymu, nietypowych dźwięków lub zapachu, należy natychmiast odłączyć zasilanie i skontaktować się z serwisem.
Instalacja i pierwsze uruchomienie

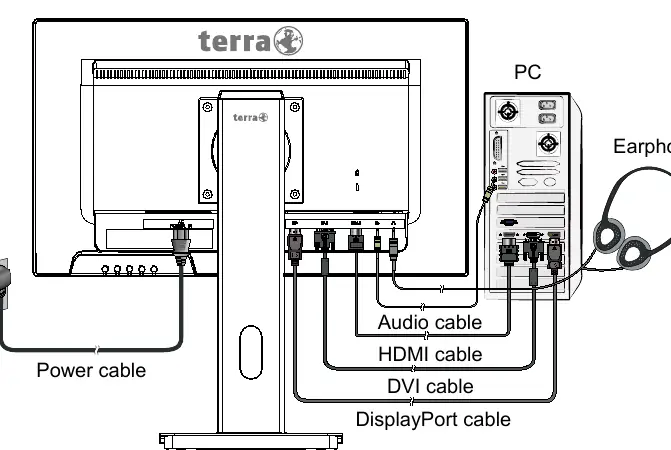

Przed podłączeniem kabli upewnij się, że monitor i komputer są wyłączone. Monitor obsługuje połączenia DisplayPort, HDMI oraz DVI. Po podłączeniu kabla wideo, kabla audio oraz przewodu zasilającego, włącz najpierw komputer, a następnie monitor. W systemie Windows należy ustawić odpowiednią rozdzielczość (zalecana 1920 x 1080) oraz częstotliwość odświeżania w ustawieniach ekranu.
Regulacja podstawy
Monitor posiada podstawę z szerokim zakresem regulacji:
- Kąt nachylenia (Tilt): od -5° do +20°.
- Zakres wysokości (Lift): 130 mm.
- Kąt obrotu (Swivel): 140° w lewo i 140° w prawo.
- Obrót ekranu (Pivot): 90° w prawo.
Obsługa menu OSD
Menu ekranowe (OSD) pozwala na dostosowanie parametrów obrazu i dźwięku. Do nawigacji służą przyciski na przednim panelu:
- Przycisk 1: Otwieranie menu głównego / Wyjście.
- Przycisk 2: Wybór wejścia / Potwierdzenie wyboru.
- Przyciski strzałek (góra/dół): Nawigacja w menu, regulacja kontrastu/jasności lub trybu Anti Blue Light.
Dostępne funkcje obejmują regulację kontrastu, jasności, trybów ECO, Over Drive, ustawienia kolorów (Cool, Normal, Warm, User Color), wybór trybów preset (Standard, Game, Cinema, Scenery, Text) oraz ustawienia pozycji menu OSD.
Konserwacja i rozwiązywanie problemów
Do czyszczenia obudowy używaj czystej, suchej szmatki. Nie stosuj środków czyszczących na bazie amoniaku bezpośrednio na ekran. W przypadku braku obrazu sprawdź, czy kabel wideo jest poprawnie podłączony i czy monitor jest włączony. Jeśli kolory są nieprawidłowe, sprawdź połączenie kabla wideo lub przywróć ustawienia fabryczne za pomocą funkcji Memory Recall.
Dane techniczne
Monitor posiada matrycę o przekątnej 54,6 cm (21,5 cala) z rozdzielczością Full HD 1920 x 1080. Pobór mocy w trybie wyłączenia wynosi ≤ 0,3 W. Zakres temperatury pracy to 0°C do +40°C.
Praktyczna pomoc
Typowe problemy
Brak zasilania
Sprawdź, czy kabel zasilający jest poprawnie podłączony do monitora i gniazdka. Sprawdź, czy gniazdko działa, podłączając inne urządzenie.
Brak obrazu na ekranie
Upewnij się, że kabel wideo jest mocno wpięty w porty komputera i monitora. Sprawdź ustawienia jasności.
Nieprawidłowe kolory
Sprawdź kabel wideo pod kątem uszkodzeń lub luźnych pinów. Spróbuj przywrócić ustawienia fabryczne (Memory Recall).
Przed użyciem
- Wyjmij monitor z opakowania i usuń folię oraz styropian.
- Ustaw monitor na stabilnym podłożu.
- Dostosuj nachylenie ekranu do wygodnej pozycji.
- Podłącz kabel wideo (DisplayPort, HDMI lub DVI).
- Podłącz kabel zasilający do uziemionego gniazdka.
- Włącz komputer, a następnie monitor.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Rozdzielczość 1920 x 1080
- Maksymalna rozdzielczość Full HD dla tego modelu.
- Zakres regulacji wysokości 130 mm
- Możliwość podniesienia lub obniżenia ekranu o 13 cm.
- Pobór mocy (Off Mode) ≤ 0,3 W
- Bardzo niski pobór energii w trybie czuwania.
Ilustracje i schematy

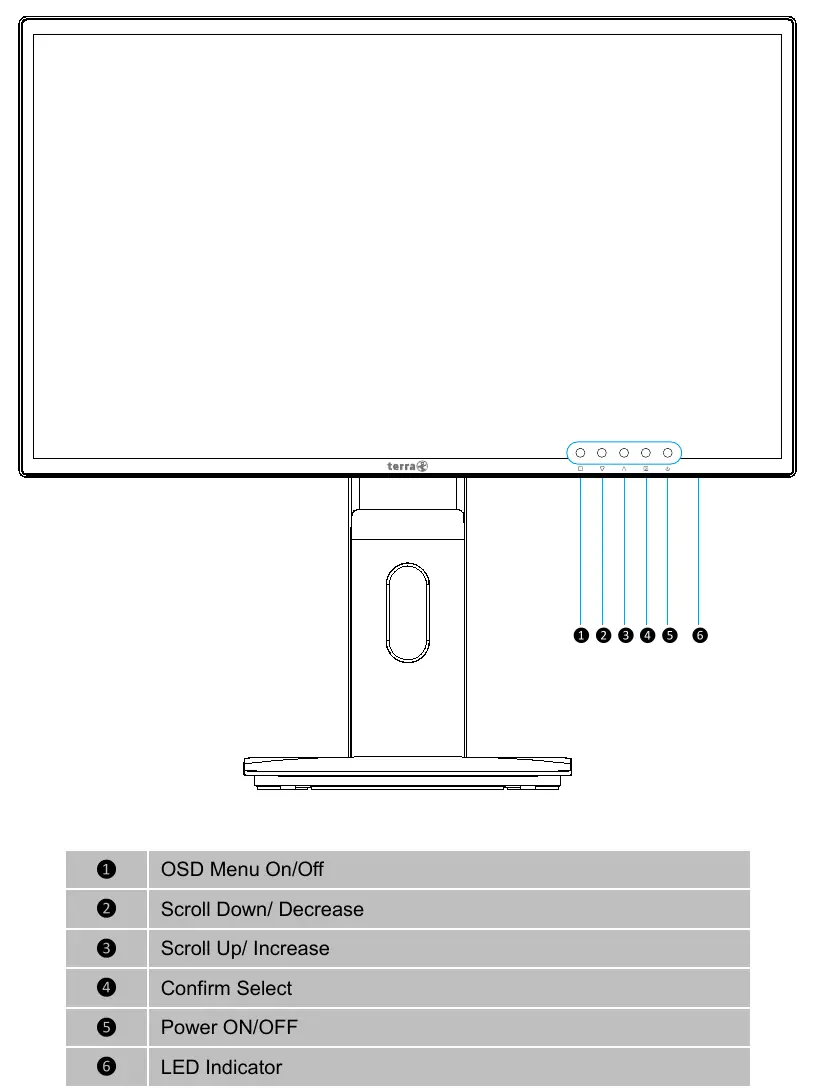

- Przedni panel zawiera 6 przycisków: Menu OSD, Scroll Down, Scroll Up, Confirm, Power, Wskaźnik LED.

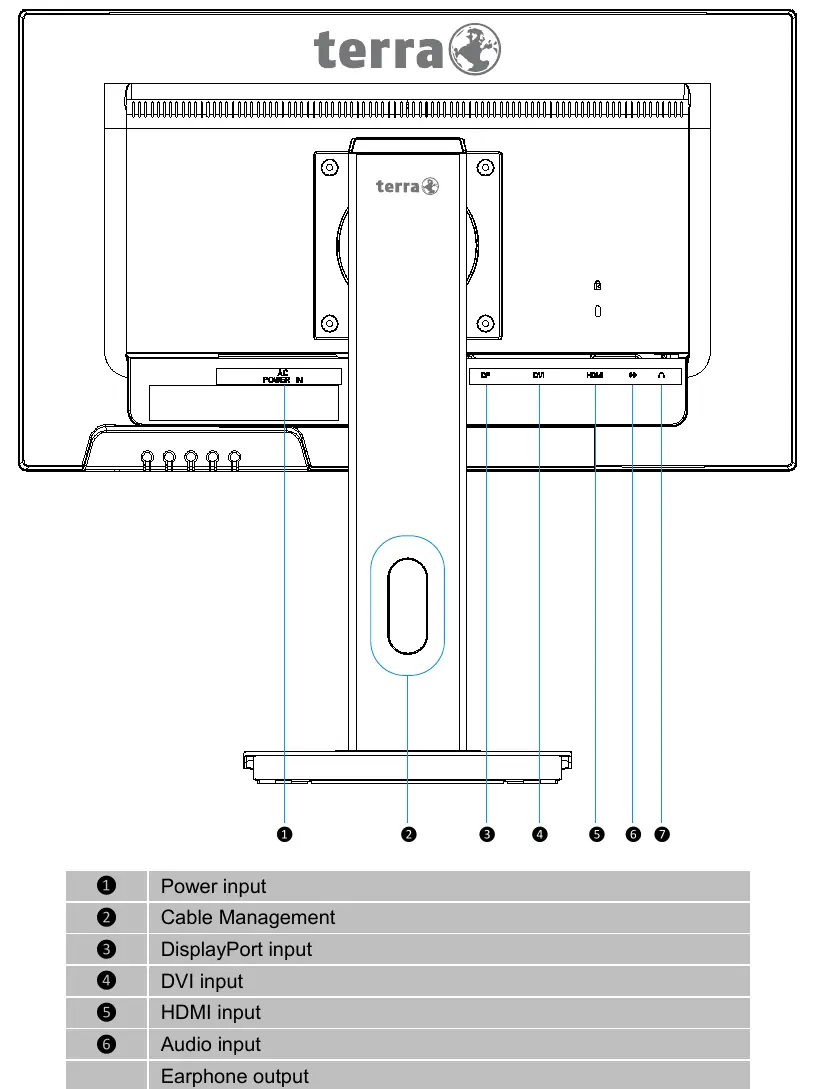

- Tylny panel posiada wejścia: Power, DisplayPort, DVI, HDMI, Audio oraz wyjście słuchawkowe.
Zgodność modelu
- Monitor obsługuje standardy VESA DPMS.
- Wymaga uziemionego kabla zasilającego.
- Zalecane użycie kabli ekranowanych z rdzeniami ferrytowymi.
