Instrukcja obsługi iniektora PoE++ 2.5G Gigabit Trendnet TI-IG219
Szybki przewodnik po instalacji i specyfikacji przemysłowego iniektora PoE++ 2.5G Gigabit Trendnet TI-IG219. Dowiedz się, jak podłączyć urządzenie, zamontować je na szynie DIN i sprawdzić parametry zasilania.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Trendnet TI-IG219 to przemysłowy iniektor PoE++ 2.5G, który umożliwia zasilanie urządzeń PoE (do 95W) poprzez sieć Ethernet. Wymaga zewnętrznego zasilania 48-57V DC. str. 1
Najważniejsze czynności
- Podłącz zasilanie 48-57V DC do bloku terminali. str. 4
- Podłącz kabel sieciowy do portu DATA IN i urządzenie PoE do portu DATA/PoE OUT. str. 1, 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie wejściowe | 48-57V DC | Wymagane napięcie zasilania | str. 4 |
| Moc PoE | 88-95W | Dostępna moc wyjściowa | str. 4 |
Gdzie szukać w PDF
- Przegląd produktu str. 1
- Specyfikacja techniczna str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

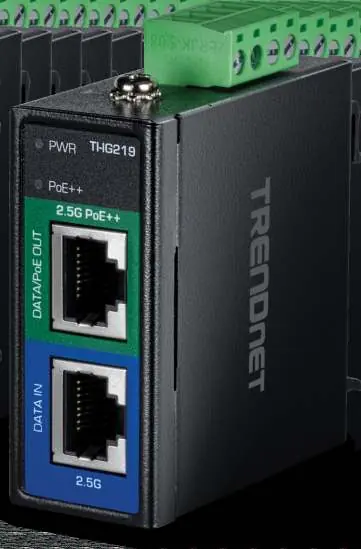

Iniektor PoE++ 2.5G Gigabit Trendnet TI-IG219 to przemysłowe urządzenie zaprojektowane do zasilania urządzeń PoE (do 95W) poprzez sieć Ethernet. Urządzenie charakteryzuje się wytrzymałą metalową obudową o klasie szczelności IP50, pracą w szerokim zakresie temperatur (-40°C do 75°C) oraz brakiem wentylatora, co eliminuje hałas.
Opis urządzenia
Urządzenie posiada dwa porty RJ-45:
- Port 2.5G (Data In): Wejście danych z sieci.
- Port 2.5G PoE++ (Data/PoE Out): Wyjście danych i zasilania PoE dla urządzenia końcowego.
Na obudowie znajdują się wskaźniki LED informujące o zasilaniu i aktywności PoE. Urządzenie posiada również blok terminali do zasilania oraz punkt uziemienia.
Montaż i instalacja
Iniektor TI-IG219 jest przystosowany do pracy w trudnych warunkach przemysłowych:
- Montaż: Urządzenie można zamontować na szynie DIN lub na ścianie przy użyciu dołączonego zestawu montażowego.
- Uziemienie: Należy pamiętać o podłączeniu punktu uziemienia, aby chronić sprzęt przed przepięciami elektrycznymi.
- Zasilanie: Wymaga zewnętrznego źródła zasilania (48-57V DC).
Podłączenie
- Podłącz kabel Ethernet z sieci do portu DATA IN.
- Podłącz kabel Ethernet z urządzenia PoE do portu DATA/PoE OUT.
- Podłącz zasilanie do bloku terminali (4 piny).
- Upewnij się, że diody LED sygnalizują poprawną pracę.
Dane techniczne
- Standardy PoE: IEEE 802.3af, 802.3at, 802.3bt.
- Moc wyjściowa: Do 95W.
- Zasięg: Do 100 metrów.
- Temperatura pracy: -40°C do 75°C.
- Zasilanie wejściowe: 48-57V DC.
Praktyczna pomoc
Typowe problemy
Brak zasilania urządzenia PoE
Sprawdź, czy zasilacz dostarcza wymagane napięcie 48-57V DC oraz czy połączenia na bloku terminali są poprawne.
Urządzenie nie uruchamia się
Upewnij się, że zasilanie jest podłączone do odpowiednich pinów bloku terminali i że źródło zasilania jest sprawne.
Przed użyciem
- Sprawdź, czy posiadasz zasilacz o parametrach 48-57V DC.
- Upewnij się, że używasz kabli Ethernet odpowiedniej kategorii dla prędkości 2.5G.
- Przygotuj miejsce montażu (szyna DIN lub ściana).
- Sprawdź, czy urządzenie końcowe PoE jest zgodne ze standardami IEEE 802.3af/at/bt.
Ilustracje i schematy

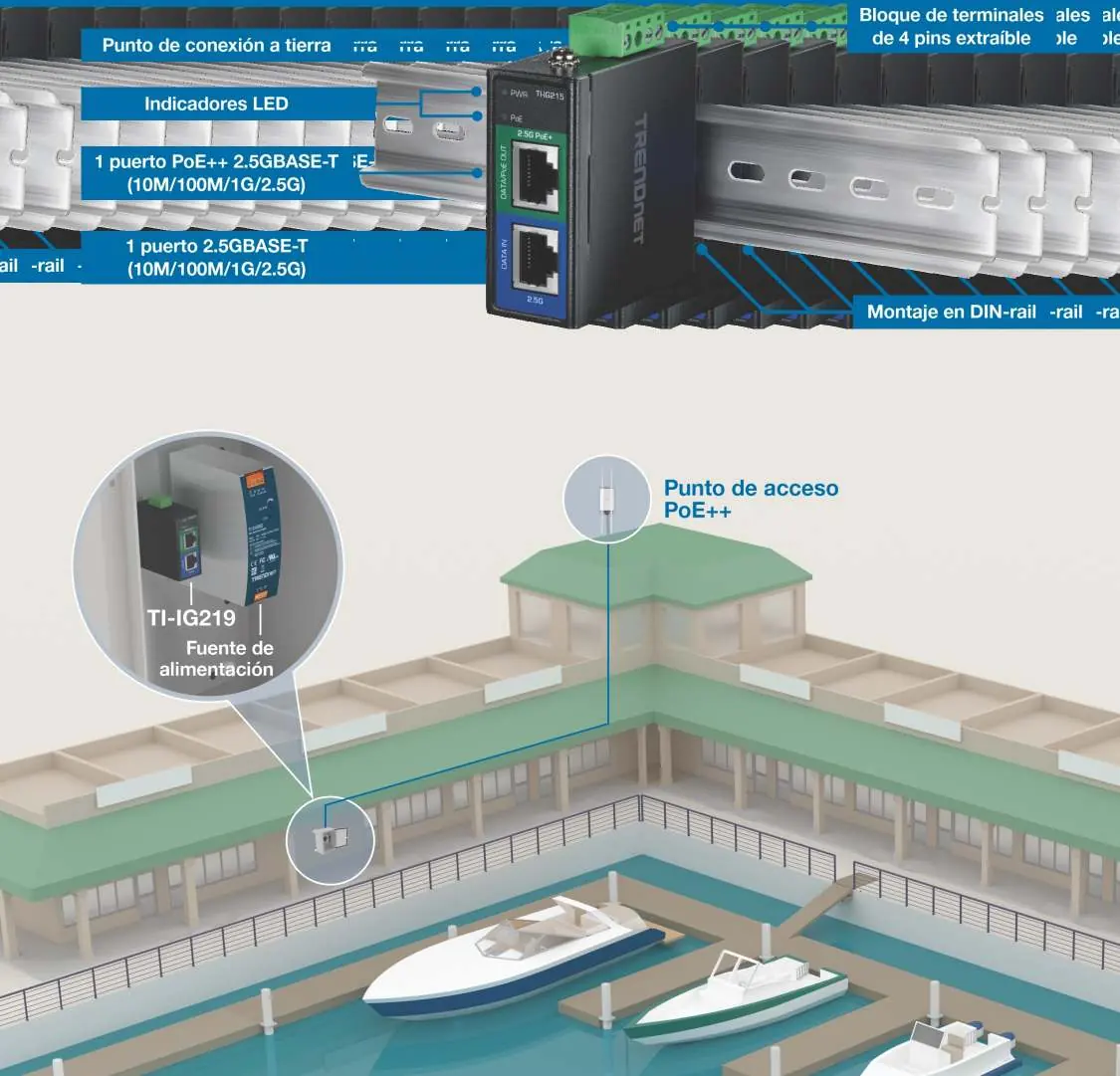

- Schemat pokazuje podłączenie zasilania do bloku terminali oraz porty danych i PoE.
- Ilustracja montażu na szynie DIN.
Zgodność modelu
- Wspiera standardy IEEE 802.3af (15.4W), 802.3at (30W) oraz 802.3bt (95W).
