Instrukcja obsługi sterownika zdalnego Viessmann Vitotrol 200-E
Kompletny przewodnik instalacji, konfiguracji i obsługi sterownika zdalnego Viessmann Vitotrol 200-E. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć przewody, skonfigurować obwody grzewcze oraz rozwiązywać typowe problemy...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Vitotrol 200-E to przewodowy sterownik zdalny do kotłów Viessmann, obsługujący do 4 obiegów grzewczych. Wymaga profesjonalnej instalacji i konfiguracji numeru subskrybenta podczas uruchomienia. str. 3, 8
Najważniejsze czynności
- Konfiguracja numeru subskrybenta str. 8
- Podłączenie elektryczne str. 5
Pierwsze uruchomienie
- Włącz zasilanie, wybierz język, potwierdź OK i wybierz numer subskrybenta. str. 8
Problemy i rozwiązania
Symbol klucza (serwis) na wyświetlaczu
System wymaga serwisu. Użyj przycisku OK, aby potwierdzić komunikaty serwisowe.
str. 9
Symbol ostrzegawczy (błąd) na wyświetlaczu
Wystąpił błąd. Sprawdź kod błędu na jednostce sterującej kotła.
str. 9Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 28V | Zasilanie przez PlusBus | str. 10 |
| Maksymalna długość kabla | 50 m | Łączna długość magistrali PlusBus | str. 5, 10 |
Gdzie szukać w PDF
- Instalacja i podłączenie str. 5, 6
- Konfiguracja str. 8
- Dane techniczne str. 10
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Viessmann Vitotrol 200-E to przewodowy sterownik zdalny przeznaczony do współpracy z kotłami Viessmann. Urządzenie umożliwia programowanie do 4 obiegów grzewczych, ustawianie temperatur (komfortowa, standardowa, zredukowana) oraz zarządzanie programami czasowymi i funkcjami wakacyjnymi. Instalacja musi być przeprowadzona przez wykwalifikowanego instalatora.
Miejsce instalacji
Aby zapewnić prawidłowe działanie sterownika, należy przestrzegać następujących zasad:
- Montaż na ścianie wewnętrznej w głównym pomieszczeniu mieszkalnym.
- Odległość od podłogi: minimum 1,5 m.
- Unikać montażu w pobliżu okien, drzwi, grzejników oraz źródeł ciepła (np. kominki, bezpośrednie nasłonecznienie, telewizory).
- Jeśli w pomieszczeniu znajdują się grzejniki z zaworami termostatycznymi, muszą one być całkowicie otwarte.
Podłączenie elektryczne
Sterownik jest zasilany przez magistralę PlusBus (28V). Do podłączenia należy użyć przewodu 2-żyłowego o przekroju co najmniej 21 AWG. Łączna długość wszystkich przewodów magistrali PlusBus nie może przekraczać 50 metrów. Przewody są wymienne (polaryzacja nie ma znaczenia). Nie należy prowadzić kabla sterownika bezpośrednio obok przewodów wysokiego napięcia (120V).
Montaż i demontaż jednostki
Urządzenie nie wymaga baterii, ponieważ jest zasilane przez jednostkę sterującą kotła. Montaż polega na zamocowaniu płytki ściennej, zahaczeniu prawej strony interfejsu i zatrzaśnięciu lewej strony. Demontaż wymaga użycia płaskiego śrubokręta do zwolnienia zatrzasku po lewej stronie.
Konfiguracja
Podczas uruchomienia konieczne jest skonfigurowanie sterownika. W przypadku wymiany istniejącego sterownika lub dodawania nowego, należy sprawdzić numer subskrybenta (48, 49, 50 lub 51) na jednostce sterującej kotła i przypisać mu odpowiedni numer (1, 2, 3 lub 4) w nowym sterowniku zgodnie z tabelą konfiguracyjną.
Rozwiązywanie problemów
W przypadku wystąpienia błędu na wyświetlaczu pojawi się symbol ostrzegawczy. Dokładny kod błędu jest widoczny wyłącznie na wyświetlaczu jednostki sterującej kotła. Należy wejść w menu serwisowe na kotle, aby odczytać szczegóły usterki.
Informacje o producencie
Viessmann Climate Solutions
Praktyczna pomoc
Typowe problemy
Błąd na wyświetlaczu sterownika
Sterownik wyświetla tylko ogólny symbol błędu. Należy sprawdzić dokładny kod błędu na wyświetlaczu jednostki sterującej kotła.
Wymagana konfiguracja po wymianie
Po wymianie sterownika należy sprawdzić numer subskrybenta (48-51) na kotle i ustawić odpowiedni numer (1-4) w nowym sterowniku.
Przed użyciem
- Upewnij się, że ściana montażowa jest wewnętrzna i z dala od źródeł ciepła.
- Sprawdź, czy przewód ma przekrój min. 21 AWG.
- Wyłącz zasilanie przed przystąpieniem do prac instalacyjnych.
- Nie wkładaj baterii do urządzenia (zasilanie z magistrali).
- Upewnij się, że łączna długość magistrali PlusBus nie przekracza 50 m.
Parametry w praktyce
- Temperatura pracy
- 0°C do 40°C.
- Maksymalna długość kabla
- 50 metrów dla wszystkich urządzeń w magistrali.
Ilustracje i schematy

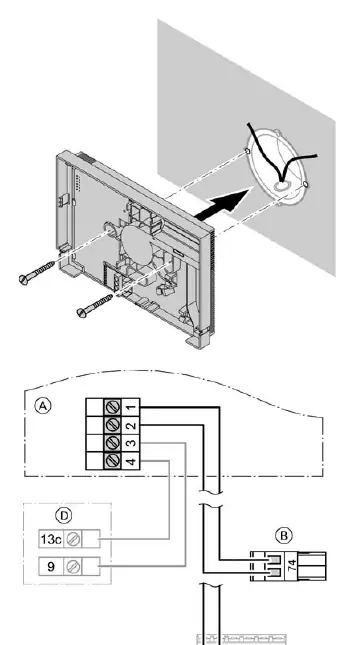

- Schemat połączeń (str. 5) pokazuje sposób podłączenia 2-żyłowego przewodu do kotła.
- Schematy na str. 6 ilustrują podłączenie wielu sterowników do jednej jednostki sterującej.
Zgodność modelu
- Przeznaczony wyłącznie do współpracy z kotłami Viessmann wyposażonymi w odpowiednie jednostki sterujące.
- Możliwość podłączenia maksymalnie dwóch sterowników Vitotrol 200-E do jednej jednostki sterującej.
