Instrukcja obsługi i serwisowania pakietu solarnego Viessmann Vitosol 200-F
Kompletny przewodnik serwisowy i instrukcja obsługi dla pakietu solarnego Viessmann Vitosol 200-F oraz zbiorników Vitocell 100-W. Zawiera procedury montażu, napełniania, ustawień sterownika i konserwacji.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja przeznaczona jest dla wykwalifikowanych wykonawców i obejmuje procedury instalacji, uruchomienia, serwisowania oraz konserwacji pakietów solarnych Vitosol 200-F oraz zbiorników Vitocell 100-W. str. 1, 3
Najważniejsze czynności
- Napełnianie układu str. 6, 10
- Wymiana anody magnezowej str. 17, 19
Pierwsze uruchomienie
- Ustawienie ciśnienia naczynia przeponowego str. 7
- Konfiguracja sterownika str. 12
Problemy i rozwiązania
Spadek ciśnienia
Sprawdź naczynie przeponowe i odpowietrz układ.
str. 15Konserwacja i reset
- Resetowanie termostatu str. 22
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zalecany przepływ | 3-4 L/min | Optymalny przepływ dla systemu | str. 11 |
| Ciśnienie napełniania (1-piętrowy dom) | 1.7 bar | Wartość dla 10 ft wysokości statycznej | str. 8 |
Gdzie szukać w PDF
- Quick Start-up Guide str. 6
- Recommended Solar Control Settings str. 13, 14
- Parts List str. 24, 25, 26
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja jest przeznaczona wyłącznie dla wykwalifikowanych wykonawców instalacji grzewczych. Dokument zawiera szczegółowe wytyczne dotyczące instalacji, uruchomienia, serwisowania oraz konserwacji pakietów solarnych Vitosol 200-F oraz zbiorników Vitocell 100-W (modele CVBA/CVSA). Przed przystąpieniem do prac należy zapoznać się z wymogami bezpieczeństwa, w tym z zakazem używania wody pitnej lub basenowej bezpośrednio w kolektorach.
Uruchomienie i instalacja
Proces uruchomienia obejmuje następujące kluczowe kroki:
- Naczynie przeponowe: Sprawdzenie i ustawienie ciśnienia wstępnego azotu zgodnie z obliczeniami (1.0 bar + 0.1 x wysokość statyczna w metrach).
- Płukanie: Dokładne przepłukanie układu przez kolektor napełniający w celu usunięcia zanieczyszczeń i pozostałości topnika.
- Napełnianie: Napełnienie układu płynem solarnym (zalecany Tyfocor HTL) przy użyciu pompy napełniającej.
- Odpowietrzanie: Usunięcie powietrza z układu poprzez odpowietrznik i pompę obiegową.
- Ustawienia: Konfiguracja sterownika RESOL BX zgodnie z wytycznymi dla danego modelu zbiornika (CVBA lub CVSA).
Konserwacja i serwis
Regularna konserwacja jest niezbędna dla zachowania wydajności i gwarancji:
- Anoda magnezowa: Należy sprawdzać prąd anody (powinien być > 0.3 mA). Jeśli prąd jest niższy lub brak go, wymagana jest kontrola wizualna. Wymiana zalecana, gdy średnica spadnie poniżej 10-15 mm.
- Płyn solarny: Coroczna kontrola temperatury zamarzania oraz pH (zakres 7.5 - 10). Jeśli pH spadnie poniżej 7.5, płyn należy wymienić.
- Czyszczenie zbiornika: W razie potrzeby usuwanie osadów za pomocą myjki ciśnieniowej i środków chemicznych (uwaga: nie używać środków na bazie kwasu solnego ani ostrych narzędzi metalowych).

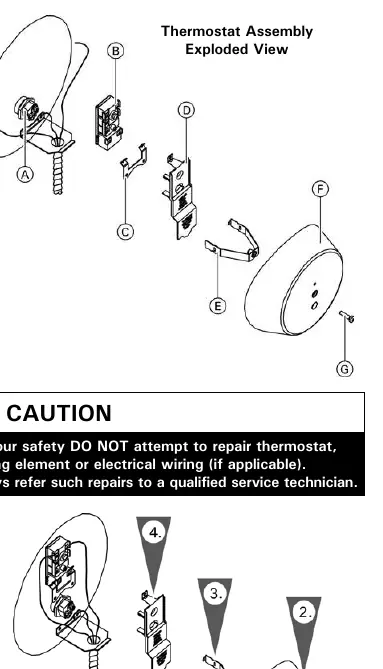

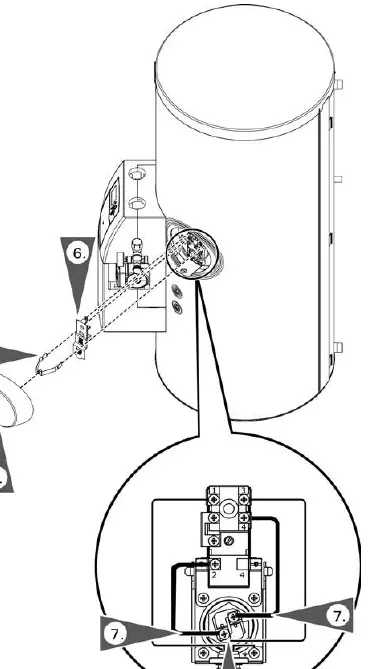

- Wymiana elementów: Wymiana grzałki elektrycznej lub termostatu wymaga odłączenia zasilania i przestrzegania procedur bezpieczeństwa opisanych w instrukcji.
Rozwiązywanie problemów
W przypadku problemów z ciśnieniem lub pracą pompy, należy niezwłocznie skontaktować się z serwisem. Niestabilne ciśnienie często wynika z nieprawidłowego ciśnienia w naczyniu przeponowym lub obecności powietrza w układzie. Należy regularnie sprawdzać szczelność połączeń elektrycznych i hydraulicznych.
Informacje o producencie
Viessmann Climate Solutions
Praktyczna pomoc
Typowe problemy
Spadek ciśnienia w układzie
Sprawdź ciśnienie w naczyniu przeponowym, odpowietrz układ i sprawdź szczelność połączeń.
Anoda magnezowa wymaga wymiany
Jeśli prąd anody jest mniejszy niż 0.3 mA, sprawdź wizualnie anodę. Wymień, jeśli średnica spadła poniżej 10-15 mm.
Zanieczyszczenia wewnątrz zbiornika
Użyj środka chemicznego (nie na bazie kwasu solnego) i plastikowych narzędzi do czyszczenia, aby nie uszkodzić powłoki.
Przed użyciem
- Sprawdź ciśnienie wstępne naczynia przeponowego
- Przepłucz układ z pozostałości topnika
- Napełnij układ płynem solarnym (Tyfocor HTL)
- Odpowietrz układ
- Ustaw parametry sterownika RESOL BX
Parametry w praktyce
- Ciśnienie napełniania
- Zależy od wysokości statycznej: 1.0 bar + 0.1 x wysokość w metrach + 0.4 bar (bezpiecznik).
- pH płynu solarnego
- Powinno być w zakresie 7.5 - 10. Poniżej 7.5 płyn należy wymienić.
Ilustracje i schematy

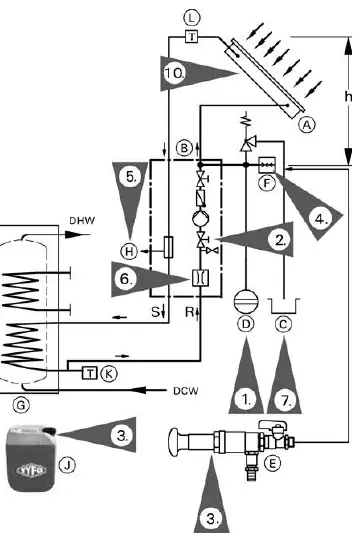

- Schemat instalacji (str. 6) pokazuje obieg solarny, naczynie przeponowe i pompę.

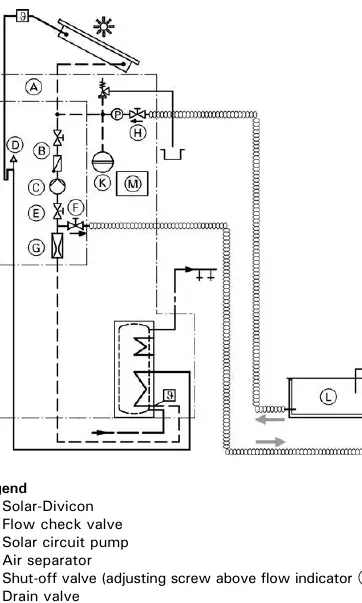

- Schemat napełniania (str. 10) ilustruje podłączenie pompy napełniającej do zaworów.

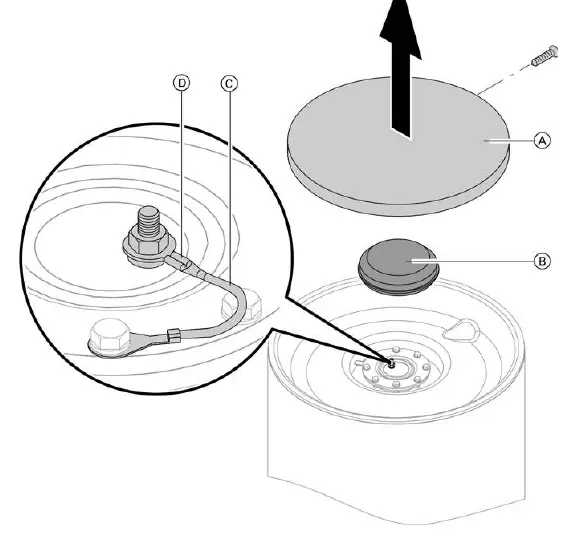

- Schemat anody (str. 17) pokazuje sposób pomiaru prądu anody.
Zgodność modelu
- Używaj tylko oryginalnych części zamiennych Viessmann.
- Nie mieszaj płynu Tyfocor HTL z wodą lub innymi mediami.
- Zbiorniki CVBA/CVSA wymagają specyficznych ustawień sterownika.
Autor opracowania
Marek Zieliński
Redaktor instrukcji technicznych
Specjalizuje się w dokumentacji urządzeń domowych, elektroniki i narzędzi. Dba o jasny opis najważniejszych funkcji oraz praktyczne wskazówki dla użytkownika.
