Instrukcja montażu złączek Viessmann Vitosol 200-FM

Przewodnik instalacji złączek dla kolektorów słonecznych Viessmann Vitosol 200-FM. Zawiera listę części, schematy połączeń oraz wytyczne montażowe.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Instrukcja zawiera schematy i listę części niezbędnych do montażu złączek w systemach kolektorów słonecznych Vitosol 200-FM, w tym wytyczne dotyczące promienia gięcia przewodów. str. 3, 7, 16

Najważniejsze czynności

  • Zachowaj minimalny promień gięcia 2 cale dla przewodów ze stali nierdzewnej. str. 9, 14, 16

Dane techniczne

Parametr Wartość Znaczenie Strony
Minimalny promień gięcia 2 cale Dla przewodów ze stali nierdzewnej str. 9, 14, 16

Gdzie szukać w PDF

  • Indeks części str. 7
  • Schematy połączeń str. 8, 11, 13, 16
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Niniejsza instrukcja zawiera wytyczne dotyczące montażu złączek dla kolektorów słonecznych Viessmann Vitosol 200-FM. Kluczowym wymogiem technicznym jest przestrzeganie minimalnego promienia gięcia dla przewodów ze stali nierdzewnej, który wynosi 2 cale (ok. 5 cm). Dokument zawiera szczegółowe zestawienie części oraz schematy połączeń dla różnych konfiguracji systemowych.

Zestawy montażowe

Instrukcja opisuje kilka kluczowych zestawów niezbędnych do instalacji:

  • General Connection Set: Wymagany dla każdego układu kolektorów Vitosol 200-FM. Zawiera rury mosiężne, zatyczki, zaciski profilowe, kolanka 90 stopni, smar silikonowy i wkładki wsporcze.
  • Installation Fittings Set: Zawiera złączki konwersyjne metryczne do podłączenia do kolektora oraz adaptery do naczynia wzbiorczego.
  • Interconnection Pipe Set: Służy do łączenia kolektorów Vitosol 200-FM między sobą za pomocą elastycznych rur ze stali nierdzewnej.
  • Sensor Well Set: Zestaw czujnika temperatury, wymagany jeden na system, instalowany w górnym orurowaniu wylotowym kolektora.

Schematy połączeń

Dokument zawiera szczegółowe rysunki techniczne dla różnych konfiguracji:

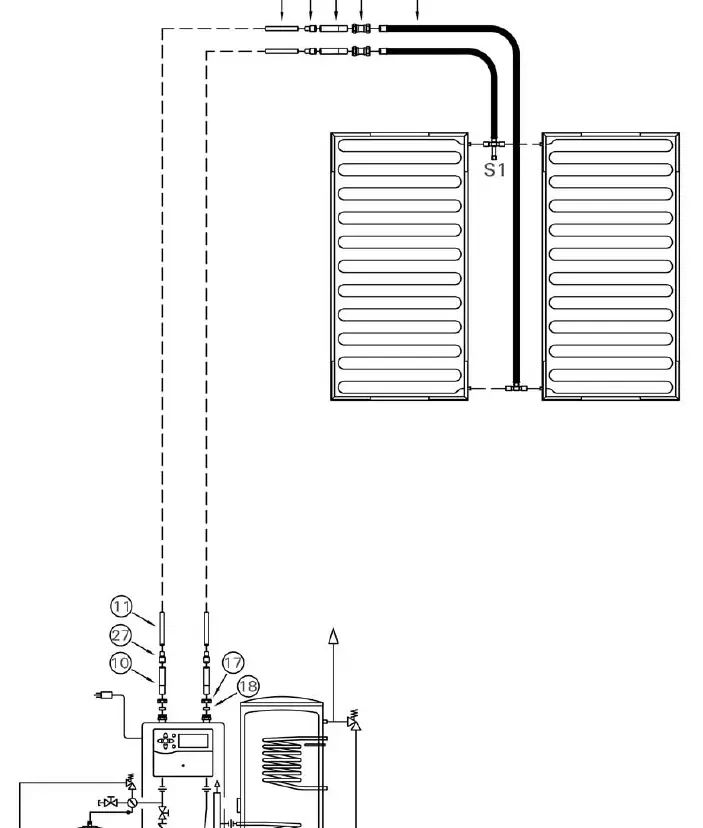

Schemat połączeń dla DHW Solar Pack
Schemat połączeń dla DHW Solar Pack

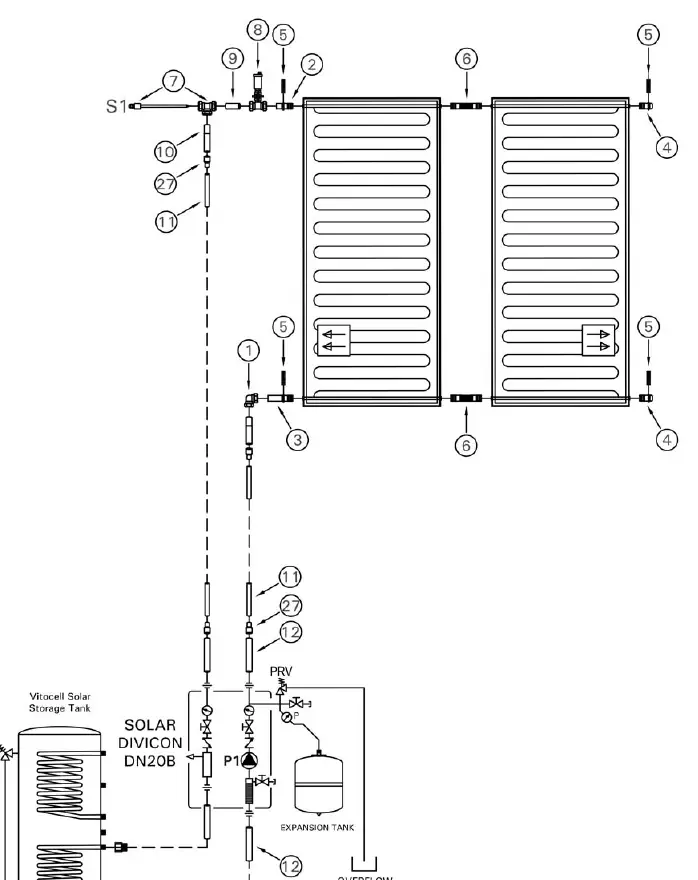

Schemat połączeń dla 200-FM z Solar-Divicon DN20B
Schemat połączeń dla 200-FM z Solar-Divicon DN20B

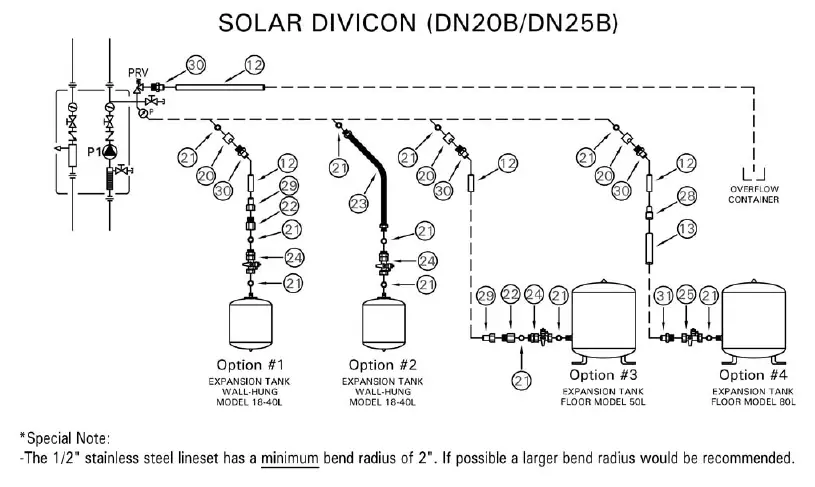

Schemat połączeń naczynia wzbiorczego
Schemat połączeń naczynia wzbiorczego
  • Połączenia dla pakietów solarnych DHW (DHW Solar Pack).
  • Połączenia dla kolektorów 200-FM ze stacją Solar-Divicon DN20B oraz DN25B.
  • Schematy podłączenia naczyń wzbiorczych (Expansion Tank Piping Connections).

Wszystkie elementy na schematach są oznaczone numerami, które odpowiadają indeksowi części znajdującemu się na stronie 7 instrukcji.

Części zamienne

W sekcji części zamiennych wyszczególniono elementy, które można zamówić indywidualnie, takie jak:

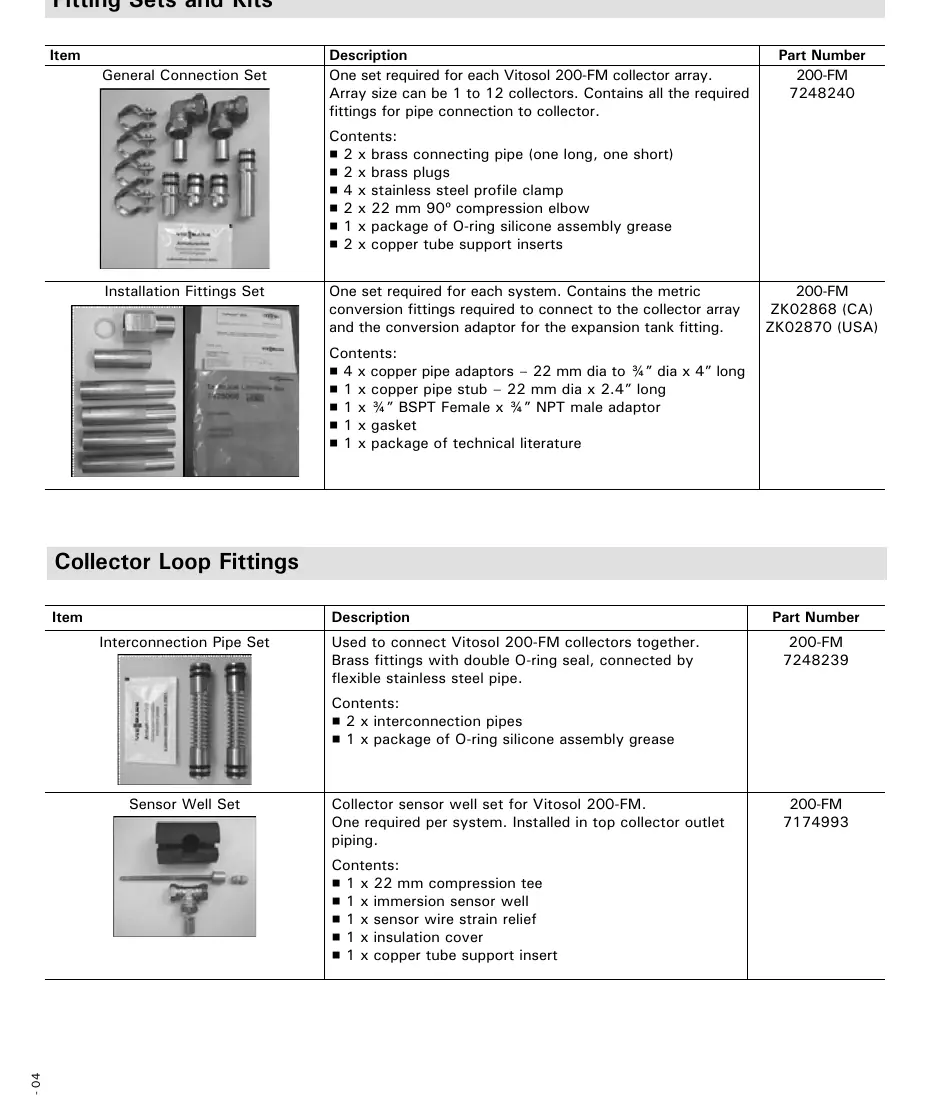

Schemat elementów urządzenia z oznaczeniami
Schemat elementów urządzenia z oznaczeniami
  • Adaptery miedziane i złącza.
  • Zaciski profilowe Vitosol.
  • Mosiężne rury przyłączeniowe (krótkie i długie).
  • Uszczelki typu O-ring oraz smar silikonowy do montażu.
  • Złączki zaciskowe (Compression Connectors).

Kontakt serwisowy

W przypadku pytań dotyczących złączek lub schematów połączeń, należy kontaktować się z zespołem wsparcia technicznego Viessmann w Kanadzie lub USA pod numerami telefonów wskazanymi w sekcji kontaktowej instrukcji.

Informacje o producencie

Viessmann Climate Solutions

Profil marki

Praktyczna pomoc

Typowe problemy

Zbyt mały promień gięcia przewodów ze stali nierdzewnej

Należy zachować minimalny promień gięcia wynoszący 2 cale (ok. 5 cm). Zaleca się stosowanie większego promienia, jeśli to możliwe.

Przed użyciem

  • Sprawdź kompletność zestawu zgodnie z listą części na stronie 7
  • Upewnij się, że posiadasz odpowiedni zestaw dla swojego systemu (DN20B lub DN25B)
  • Przygotuj smar silikonowy do uszczelek typu O-ring
  • Zweryfikuj typ rur (miedziane lub stal nierdzewna) używanych w instalacji

Parametry w praktyce

Minimalny promień gięcia
Dla przewodów ze stali nierdzewnej wynosi 2 cale (50 mm).
Złączki zaciskowe
Standardowe złączki 22 mm stosowane w większości połączeń kolektorów.

Ilustracje i schematy

  • Schematy pokazują połączenia między kolektorami a stacją pompową Solar-Divicon
  • Numery na schematach odpowiadają indeksowi części na stronie 7
  • Rysunki uwzględniają różne opcje montażu naczyń wzbiorczych

Zgodność modelu

  • Zestawy są dedykowane dla kolektorów Vitosol 200-FM
  • Kompatybilność z Solar-Divicon DN20B/DN25B
  • Naczynia wzbiorcze 18L, 25L, 40L, 50L, 80L mają dedykowane opcje podłączenia
