Instrukcja obsługi ściemniacza Zooz ZEN77
Kompletny przewodnik instalacji i obsługi ściemniacza Z-Wave Zooz ZEN77. Dowiedz się, jak poprawnie podłączyć urządzenie, skonfigurować tryby pracy, przeprowadzić parowanie Z-Wave oraz rozwiązywać problemy z zasięgiem i instalacją...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zooz ZEN77 to ściemniacz Z-Wave 700 Series. Wymaga przewodu neutralnego i obsługuje instalacje 3-way/4-way. Instalacja powinna być wykonana przez wykwalifikowanego elektryka. str. 1
Najważniejsze czynności
- Parowanie (Inclusion) str. 1
- Wykluczenie (Exclusion) str. 1
- Reset do ustawień fabrycznych str. 1
Pierwsze uruchomienie
- Wyłącz zasilanie, podłącz przewody zgodnie ze schematem, włącz zasilanie, wprowadź hub w tryb parowania i kliknij 3 razy łopatkę ściemniacza. str. 1
Problemy i rozwiązania
Urządzenie nie reaguje
Sprawdź zasilanie i poprawność połączeń przewodów.
str. 1Konserwacja i reset
- Kliknij dolną łopatkę 5 razy, następnie naciśnij i przytrzymaj ją przez 10 sekund. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 120 VAC, 60 Hz | Standardowe napięcie sieciowe. | str. 1 |
| Obciążenie LED | 100W | Maksymalna moc żarówek LED. | str. 1 |
| Obciążenie żarówek | 300W | Maksymalna moc żarówek tradycyjnych. | str. 1 |
Gdzie szukać w PDF
- Strona 1: Instalacja i podstawy str. 1
- Strona 2: Schematy 3-way/4-way str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Ściemniacz Zooz ZEN77 to urządzenie typu Smart Switch działające w standardzie Z-Wave 700 Series. Instrukcja zawiera kluczowe wytyczne dotyczące bezpiecznej instalacji, konfiguracji sieci Z-Wave oraz schematy połączeń dla instalacji jedno- i wielopunktowych (3-way/4-way). Urządzenie wymaga przewodu neutralnego do poprawnego działania.
Instalacja
Przed przystąpieniem do montażu należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników. Instalacja powinna być wykonana przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami.
- Wymagania: Wymagany przewód neutralny. Nie używać z wentylatorami ani świetlówkami.
- Podłączenie: Użyj odpowiedniego schematu w zależności od typu instalacji (Single Pole, 3-Way, 4-Way).
- Kroki montażu: Odkręć śruby zacisków, włóż przewody zgodnie ze schematem, dokręć śruby, zamontuj urządzenie w puszce.
Obsługa Z-Wave
Urządzenie obsługuje funkcje włączania (inclusion) i wykluczania (exclusion) z sieci Z-Wave.
- Parowanie: Uruchom tryb parowania w aplikacji hub'a, a następnie kliknij łopatkę ściemniacza 3 razy szybko.
- Wykluczanie: Uruchom tryb wykluczania w aplikacji, a następnie kliknij łopatkę ściemniacza 3 razy szybko.
Konfiguracja i funkcje
Ściemniacz oferuje zaawansowane funkcje, takie jak sterowanie scenami (scene control), tryb nocny oraz regulację prędkości ściemniania. Dostęp do pełnej konfiguracji możliwy jest poprzez hub Z-Wave.
Rozwiązywanie problemów
Jeśli urządzenie nie reaguje lub ma problemy z zasięgiem:
- Reset do ustawień fabrycznych: Kliknij dolną łopatkę 5 razy, a następnie naciśnij i przytrzymaj ją przez 10 sekund.
- Test zasięgu: Naciśnij i przytrzymaj dolną łopatkę przez 10 sekund, aż wskaźnik zacznie migać. Zwolnij i w ciągu 2 sekund kliknij dwukrotnie. Kolor diody wskaże jakość połączenia (zielony - stabilne, niebieski - stabilne przez hub, czerwony - brak połączenia).
Dane techniczne
- Zasilanie: 120 VAC, 60 Hz
- Maksymalne obciążenie LED: 100W
- Maksymalne obciążenie żarówek: 300W
- Zastosowanie: Tylko wewnątrz pomieszczeń
Praktyczna pomoc
Typowe problemy
Urządzenie nie łączy się z hubem
Przeprowadź procedurę wykluczenia (exclusion), a następnie ponowne parowanie. Upewnij się, że hub jest w zasięgu.
Światło nie działa po instalacji
Sprawdź, czy przewody są poprawnie dokręcone w zaciskach. Upewnij się, że zasilanie w skrzynce bezpieczników jest włączone.
Problem z instalacją 3-way/4-way
Upewnij się, że używasz odpowiedniego schematu dla swojego okablowania. Nie używaj ściemniaczy w układach z innymi ściemniaczami.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników przed przystąpieniem do prac.
- Upewnij się, że posiadasz przewód neutralny (wymagany).
- Sprawdź, czy obciążenie nie przekracza limitów (100W dla LED, 300W dla żarówek).
- Przygotuj hub Z-Wave do parowania.
Parametry w praktyce
- Z-Wave 700 Series
- Nowoczesny standard komunikacji bezprzewodowej o większym zasięgu i lepszej wydajności.
- Scene Control
- Możliwość wyzwalania scen w systemie inteligentnego domu za pomocą kliknięć.
Ilustracje i schematy

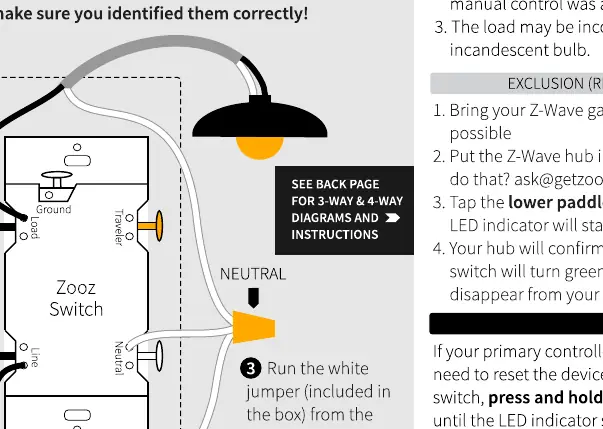

- Schemat Single Pole: Podłączenie bezpośrednie do zasilania i obciążenia.

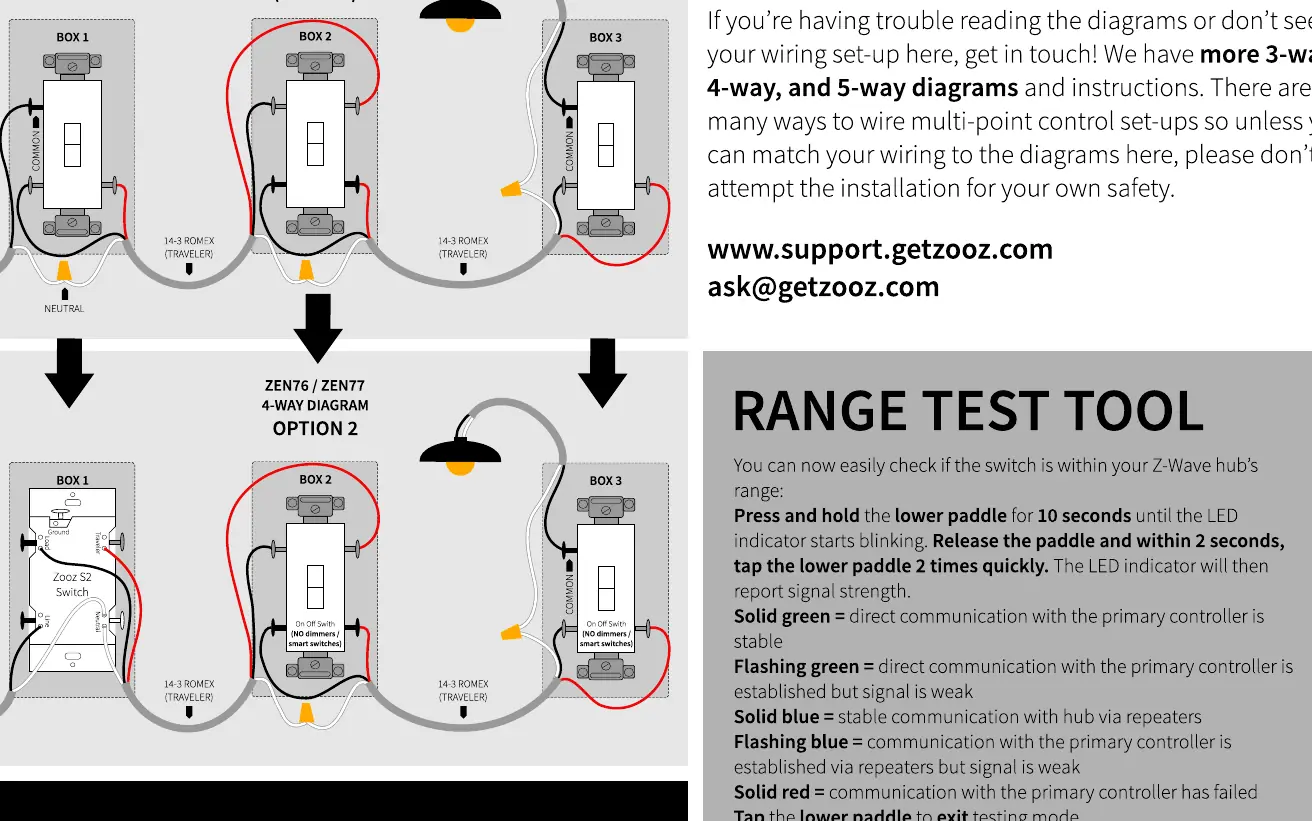

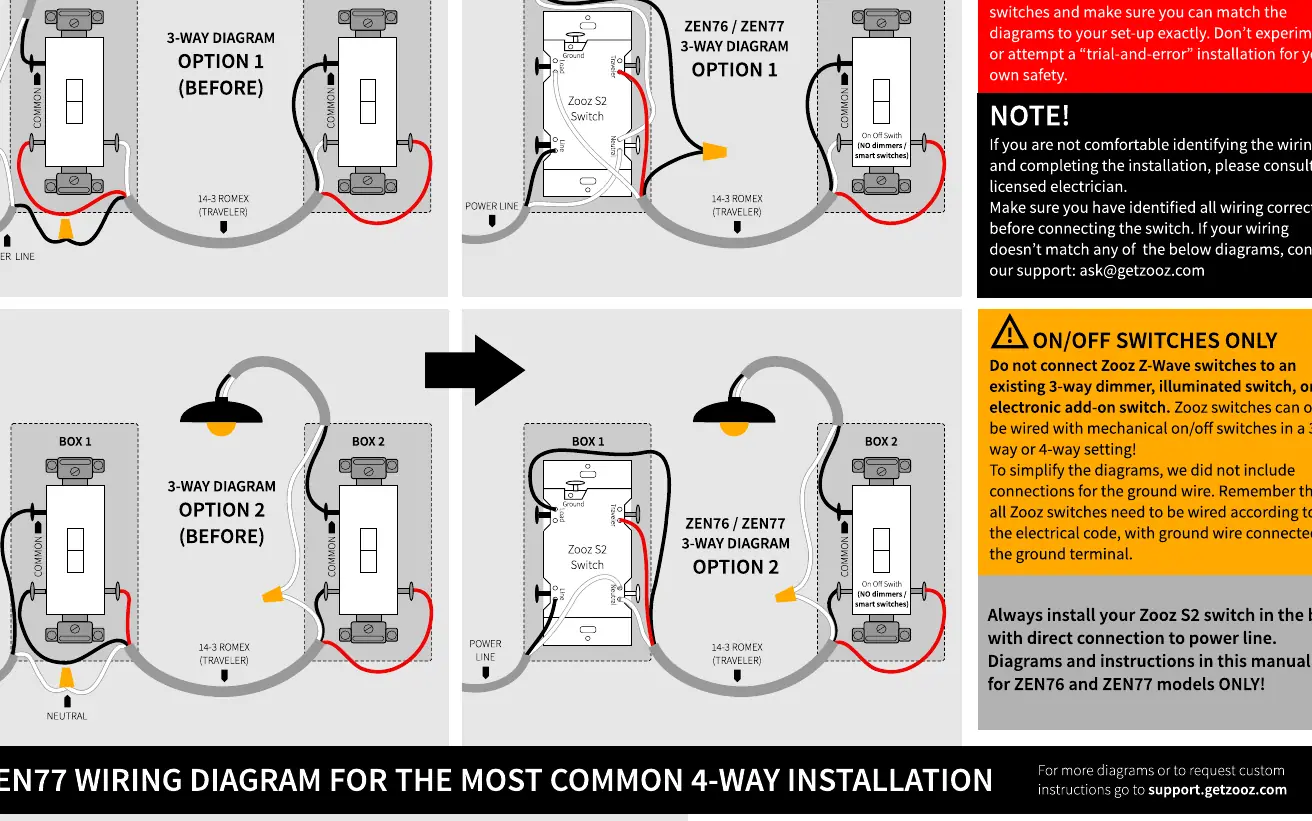

- Schematy 3-Way/4-Way: Wymagają specyficznego połączenia przewodów podróżnych (traveler) zgodnie z instrukcją.
Zgodność modelu
- Tylko do użytku wewnętrznego.
- Nie używać z wentylatorami ani świetlówkami.
- Wymaga przewodu neutralnego.
