Instrukcja montażu pieca elektrycznego ACiQ 20FD-MH
Kompletny przewodnik instalacji i konfiguracji pieca elektrycznego ACiQ serii 20FD-MH. Dowiedz się, jak przeprowadzić montaż, dostosować przepływ powietrza, skonfigurować zestawy grzewcze i wykonać podłączenia elektryczne.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Piec elektryczny ACiQ 20FD-MH jest przeznaczony do montażu w domach prefabrykowanych. Wymaga zasilania 208/240V i może pracować w orientacji Downflow (fabryczna) lub Upflow (z opcjonalnym zestawem). str. 1, 2
Najważniejsze czynności
- Konfiguracja Coil Deck str. 3
- Montaż drzwi str. 3
Pierwsze uruchomienie
- Sprawdź uszkodzenia, upewnij się, że napięcie jest zgodne, wykonaj wstępne testy elektryczne. str. 2
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Niewłaściwe ogrzewanie
Sprawdź przepływ powietrza do powrotu.
str. 2Konserwacja i reset
- Filtr powietrza należy sprawdzać co miesiąc. str. 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 208/240V, 60Hz | Wymagane napięcie zasilania | str. 1, 6 |
Gdzie szukać w PDF
- Instrukcje bezpieczeństwa str. 1
- Przygotowanie do instalacji str. 2
- Schematy połączeń str. 7, 9
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Piec elektryczny ACiQ serii 20FD-MH jest przeznaczony do montażu w domach prefabrykowanych. Urządzenie wymaga zasilania 208/240V, 60Hz. Instalacja musi być przeprowadzona zgodnie z lokalnymi i krajowymi przepisami budowlanymi oraz elektrycznymi. Urządzenie nie jest przeznaczone do instalacji na zewnątrz.
Instalacja i przygotowanie
Przed rozpoczęciem instalacji należy upewnić się, że urządzenie jest odpowiednio zwymiarowane. Wymagane są następujące odstępy serwisowe:
- Minimalny odstęp 18 cali (ok. 46 cm) dla instalacji wnękowej (alcove) od frontu.
- Minimalny odstęp 6 cali (ok. 15 cm) dla instalacji szafowej (closet) od frontu.
- Wymagane jest zapewnienie swobodnego przepływu powietrza do powrotu (return air).
Urządzenie jest fabrycznie skonfigurowane do pracy w orientacji Downflow (nawiew w dół, powrót z przodu). Do pracy w orientacji Upflow (nawiew w górę, powrót z dołu) wymagany jest opcjonalny zestaw montażowy.
Konfiguracja i montaż

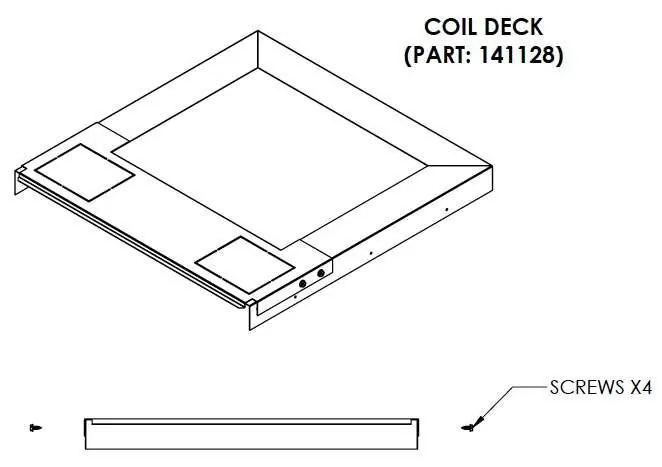

Piec umożliwia zmianę konfiguracji poprzez przebudowę sekcji Coil Deck. W przypadku instalacji w szafie, otwór powrotny powietrza może znajdować się na drzwiach frontowych, nad obudową pieca na ścianie lub na drzwiach żaluzjowych. Należy pamiętać o prawidłowym montażu drzwi, wsuwając dolny kołnierz pod kątem, a następnie blokując górę w zaczepie.
Instalacja elektryczna
Podłączenia elektryczne powinny być wykonane zgodnie z National Electric Code. Urządzenie obsługuje zasilanie jedno- lub trójfazowe 208/240V. W przypadku zasilania 208V, należy przełączyć odczep transformatora z 240V na 208V, aby uniknąć zbyt niskiego napięcia wtórnego. Przewód uziemiający musi być podłączony do zacisku uziemiającego.
Regulacja przepływu powietrza
Przepływ powietrza (CFM) musi być ustawiony zgodnie z zaleceniami producenta jednostki zewnętrznej. Zazwyczaj wymagane jest około 400 CFM na każdą tonę wydajności chłodniczej. Regulacja odbywa się poprzez wybór odpowiedniego odczepu prędkości (speed tap) na silniku ECM, w oparciu o tabele danych dmuchawy zawarte w instrukcji.
Konserwacja i serwis
Filtr powietrza powinien być sprawdzany co miesiąc. Wymiana filtra polega na zdjęciu drzwi frontowych i wysunięciu starego filtra. Przed serwisowaniem elektrycznym należy bezwzględnie odłączyć wszystkie źródła zasilania.
Praktyczna pomoc
Typowe problemy
Niewłaściwe ogrzewanie lub awaria elementu grzejnego
Sprawdź, czy zapewniono odpowiedni przepływ powietrza do powrotu (return air) pieca.
Zbyt niskie napięcie wtórne transformatora
Jeśli zasilanie wynosi 208V, upewnij się, że odczep transformatora został przełączony z 240V na 208V.
Wibracje urządzenia
Upewnij się, że użyto niepalnych, elastycznych kołnierzy przy połączeniach kanałów powietrznych.
Przed użyciem
- Sprawdź urządzenie pod kątem uszkodzeń transportowych
- Zweryfikuj, czy napięcie zasilania jest zgodne z tabliczką znamionową (208/240V)
- Upewnij się, że zapewniono wymagane odstępy serwisowe
- Sprawdź drożność przepływu powietrza
- Upewnij się, że wszystkie połączenia elektryczne są dokręcone i zabezpieczone
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Static Pressure
- Opór powietrza w systemie kanałów, mierzony w calach słupa wody (.5”wc)
Ilustracje i schematy

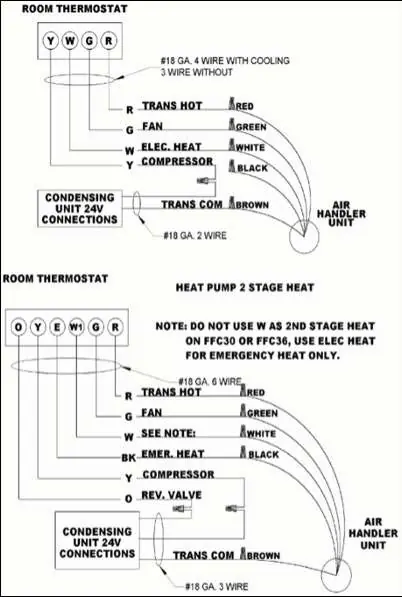

- Schemat połączeń termostatu dla chłodzenia jednostopniowego
- Schemat połączeń dla pomp ciepła 2-stopniowych
- Tabela danych dmuchawy (Blower Data) dla różnych modeli i prędkości
Zgodność modelu
- Wymaga zestawów grzewczych 10-20 kW
- Kompatybilny z systemami 208/240V, 60Hz
- Wymaga opcjonalnego zestawu do orientacji Upflow
