Instrukcja obsługi panelu elektronicznego AKO PRO Cool 17630/17631

Przewodnik po instalacji i obsłudze panelu elektronicznego AKO PRO Cool 17630 oraz 17631. Zawiera specyfikację techniczną, schematy podłączenia presostatów oraz zalecenia dotyczące konserwacji i bezpiecznego uruchomienia.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Panel AKO PRO Cool 17630/17631 to sterownik elektroniczny do układów chłodniczych. Wymaga instalacji przez autoryzowany personel, regularnego dokręcania styków raz w roku oraz czyszczenia miękką szmatką z wodą. str. 1, 2

Najważniejsze czynności

  • Dokręcanie połączeń zasilających str. 2
  • Czyszczenie obudowy str. 2

Pierwsze uruchomienie

  • Sprawdzenie napięcia i częstotliwości str. 2
  • Wstępne podgrzanie sprężarki str. 2

Problemy i rozwiązania

Przegrzewanie się elementów

Sprawdź dokręcenie połączeń i stan styków.

str. 2

Konserwacja i reset

  • Okresowa konserwacja str. 2

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie znamionowe (Un) 400 V Zasilanie główne str. 1
Stopień ochrony IP65 Odporność na warunki zewnętrzne str. 1

Gdzie szukać w PDF

  • Opis i specyfikacja str. 1
  • Instalacja i schematy str. 2
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Panel elektroniczny AKO PRO Cool jest przeznaczony do sterowania układami chłodniczymi. Instalacja musi być przeprowadzona przez wykwalifikowany personel zgodnie z obowiązującymi normami elektrycznymi. Przed przystąpieniem do jakichkolwiek prac wewnątrz panelu należy bezwzględnie odłączyć zasilanie.

Opis urządzenia

Panel wyposażony jest w wskaźniki stanu pracy, które informują o:

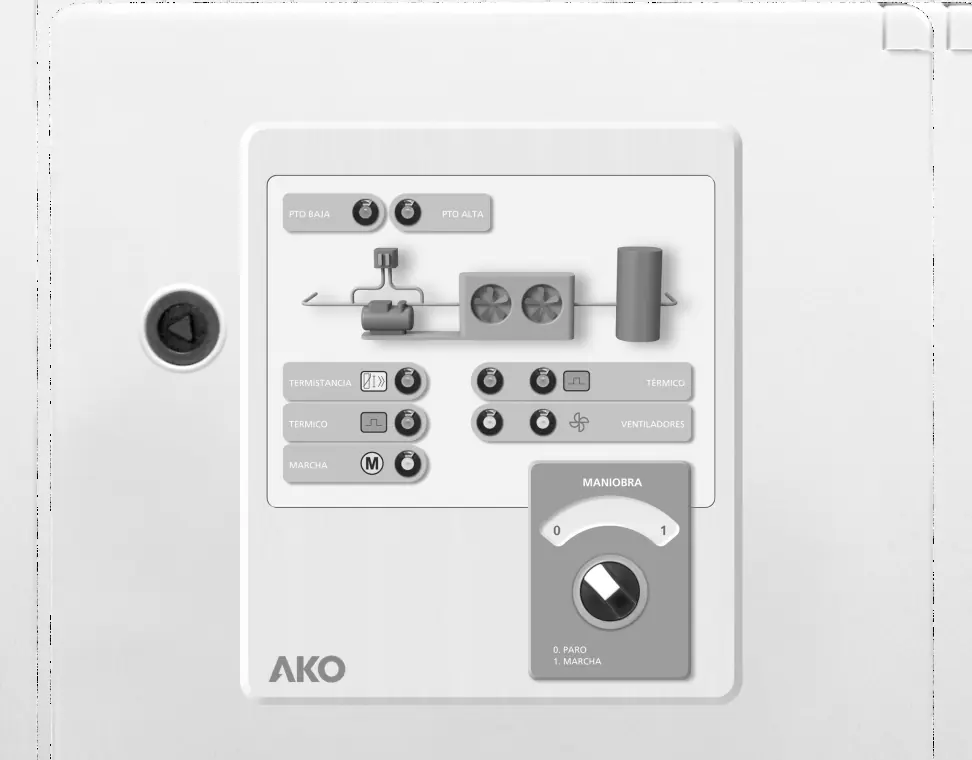

Panel sterowania AKO PRO Cool - wskaźniki stanu
Panel sterowania AKO PRO Cool - wskaźniki stanu
  • Stanie presostatów niskiego i wysokiego ciśnienia.
  • Stanie termistorów i przekaźników termicznych sprężarki.
  • Pracy wentylatorów (tylko w modelu AKO-17631).
  • Stanie przekaźników termicznych wentylatorów (tylko w modelu AKO-17631).

Instalacja i podłączenie

Podczas montażu należy przestrzegać następujących zasad:

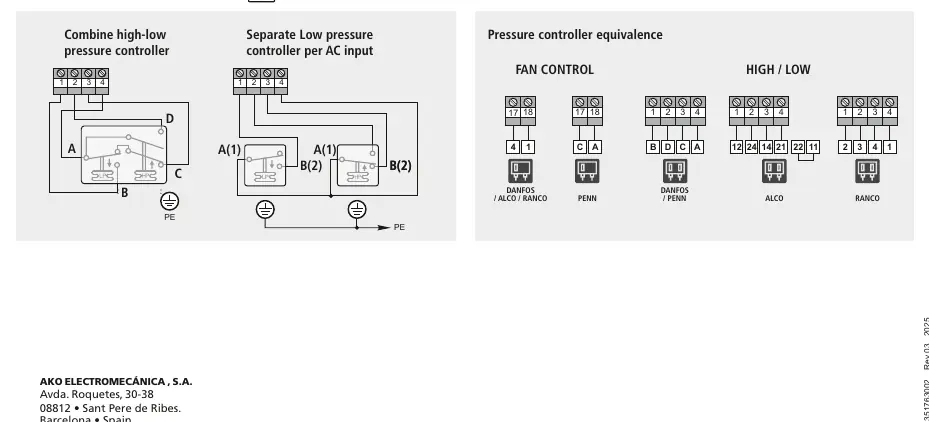

Schematy podłączenia presostatów
Schematy podłączenia presostatów
  • Zapewnij wolną przestrzeń wokół panelu, aby umożliwić bezpieczną obsługę.
  • Nie narażaj panelu na uderzenia ani gwałtowne ruchy.
  • Uziemienie musi być wykonane poza panelem, zgodnie z lokalnymi przepisami.
  • Stosuj wyłączniki nadprądowe typu C (faza/y + neutralny).
  • Używaj wyłącznie schematów połączeń przewidzianych w instrukcji.
  • Upewnij się, że wszystkie połączenia elektryczne są prawidłowo dokręcone.

Uruchomienie

Przed uruchomieniem panelu należy wykonać następujące czynności kontrolne:

  • Sprawdź, czy napięcie i częstotliwość zasilania są zgodne z danymi technicznymi.
  • Upewnij się, że wewnątrz panelu nie ma pyłu, wilgoci ani luźnych elementów.
  • Sprawdź poprawność zamocowania aparatury łączeniowej.
  • Zaleca się wstępne podgrzanie obudowy sprężarki przed uruchomieniem instalacji.
  • Podczas startu sprawdź, czy nie występują łuki elektryczne ani przegrzewanie się kabli i styczników.

Konserwacja

Aby zapewnić długotrwałą i bezpieczną pracę urządzenia:

  • Panel powinien pozostawać zamknięty przy użyciu zamka.
  • Raz w roku należy dokręcić wszystkie połączenia zasilające.
  • Raz w roku należy sprawdzić stan zużycia aparatury łączeniowej.
  • Obudowę czyść miękką szmatką z wodą i detergentem. Nie używaj rozpuszczalników, benzyny ani detergentów ściernych.

Informacje o producencie

AKO Group

Profil marki

Praktyczna pomoc

Typowe problemy

Przegrzewanie się kabli lub aparatury

Sprawdź dokręcenie połączeń zasilających oraz poprawność połączeń przewodów.

Występowanie łuków elektrycznych przy starcie

Natychmiast sprawdź poprawność połączeń i stan styczników; upewnij się, że instalacja jest zgodna ze schematem.

Przed użyciem

  • Odłącz zasilanie przed otwarciem panelu
  • Sprawdź zgodność napięcia zasilania z tabliczką znamionową
  • Upewnij się, że wewnątrz nie ma wilgoci ani pyłu
  • Sprawdź dokręcenie wszystkich połączeń elektrycznych
  • Upewnij się, że uziemienie jest wykonane poza panelem

Ilustracje i schematy

  • Schematy pokazują podłączenie presostatów wysokiego i niskiego ciśnienia
  • Dostępne są schematy dla różnych producentów presostatów (Danfoss, Alco, Ranco, Penn)

Zgodność modelu

  • Panel przeznaczony dla przewodów miedzianych
  • Nie stosować w układach IT (tylko TT)
  • Wymagane wyłączniki nadprądowe typu C
