Procedura serwisowa kalibracji kolorów Anolis Calumma
Instrukcja serwisowa dotycząca naprawy utraconych wartości kalibracji kolorów białych (kanał CTC) dla opraw oświetleniowych Anolis Calumma. Zawiera kroki DMX, konfigurację RDM oraz wartości referencyjne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Procedura służy do przywracania utraconych wartości kalibracji kolorów białych (CTC) w oprawach Anolis Calumma przy użyciu oprogramowania RDM Manager i sterowania DMX. str. 1
Najważniejsze czynności
- Wprowadź wartości kalibracji w polu 'LED calibration 4 bytes HEX!' w sekcji 'Manufacturer PIDs' w RDM Manager. str. 1
Problemy i rozwiązania
Brak zmiany koloru po zapisie
Zmień jeden bajt wartości, zapisz, przywróć poprawną wartość i zapisz ponownie.
str. 1Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| 1800K | 21 CTC | Wartość DMX dla temperatury 1800K | str. 1 |
| 2700K | 66 CTC | Wartość DMX dla temperatury 2700K | str. 1 |
| 3200K | 91 CTC | Wartość DMX dla temperatury 3200K | str. 1 |
| 4200K | 141 CTC | Wartość DMX dla temperatury 4200K | str. 1 |
| 5600K | 211 CTC | Wartość DMX dla temperatury 5600K | str. 1 |
| 6500K | 255 CTC | Wartość DMX dla temperatury 6500K | str. 1 |
Gdzie szukać w PDF
- Procedura serwisowa str. 1
Spis treści
Najważniejsze informacje serwisowe
Dokument przeznaczony wyłącznie dla personelu serwisowego. Opisuje procedurę naprawy w przypadku utraty wartości kalibracji kolorów białych (kanał CTC) w oprawach Anolis Calumma. Procedura wymaga użycia oprogramowania RDM Manager oraz sterowania DMX.
Przygotowanie do kalibracji
Przed przystąpieniem do prac należy wykonać następujące kroki:
- Przełączyć oprawę Calumma w tryb DMX 3 (12 kanałów).
- Wysłać pakiet danych DMX z wartościami CTC odpowiadającymi kalibrowanemu kolorowi (zaleca się wysłanie również wartości RGBW oraz Dimmer, aby upewnić się, że oprawa reaguje).
Procedura kalibracji
- Wczytać oprawę Calumma w programie RDM Manager.

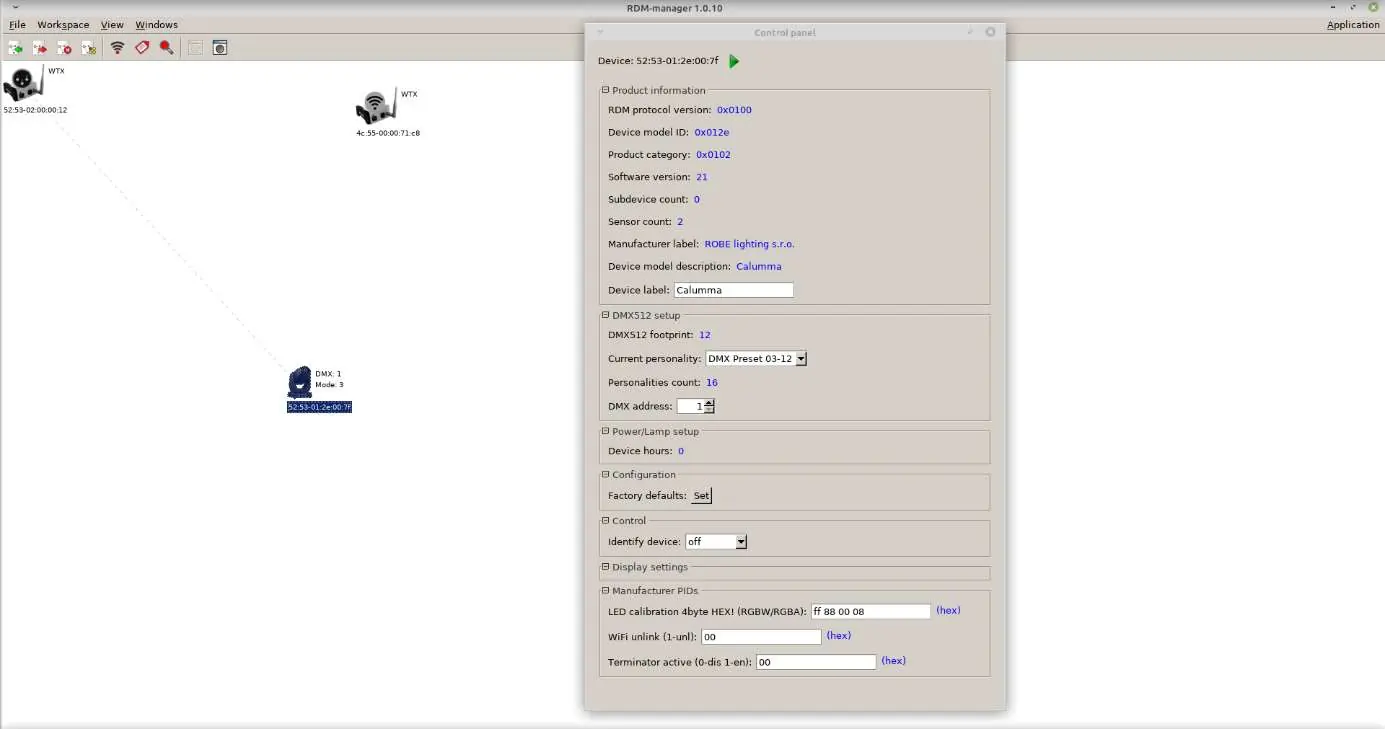

- W sekcji Manufacturer PIDs odnaleźć pole LED calibration 4 bytes HEX! (RGBW/RGBA). Wartości są odczytywane z pierwszego procesora.
- Wprowadzić fabryczne wartości kalibracji dla danej oprawy i zapisać je za pomocą zielonej strzałki.
- Jeśli kolor wiązki nie uległ zmianie, należy spróbować zmienić jeden bajt wartości kalibracji, zapisać go, a następnie przywrócić poprawną wartość i ponownie zapisać.
- Powtórzyć proces dla kolejnych kolorów CTC.
Jeśli wartości CTC nie zostały ustawione poprawnie, w polu kalibracji pojawią się wartości FF FF FF FF, a zapis nie powiedzie się.
Wartości CTC dla DMX
- 1800K = 21 CTC
- 2700K = 66 CTC
- 3200K = 91 CTC
- 4200K = 141 CTC
- 5600K = 211 CTC
- 6500K = 255 CTC
Praktyczna pomoc
Typowe problemy
Brak zmiany koloru wiązki po zapisie wartości
Zmień jeden bajt wartości kalibracji, zapisz go, a następnie przywróć poprawną wartość i zapisz ponownie.
Wartości FF FF FF FF w polu kalibracji
Oznacza to niepoprawne ustawienie wartości CTC w pakiecie danych DMX. Sprawdź ustawienia DMX i powtórz procedurę.
Przed użyciem
- Ustaw oprawę w tryb DMX 3 (12 kanałów)
- Przygotuj fabryczne wartości kalibracji dla konkretnej oprawy
- Uruchom oprogramowanie RDM Manager
- Upewnij się, że wysyłasz poprawne wartości CTC w pakiecie DMX
Parametry w praktyce
- Manufacturer PIDs
- Sekcja w RDM Manager zawierająca pole do wprowadzania wartości kalibracji
