Instrukcja montażu klamki Emtek Stretto 1.5x5 Passage
Kompletny przewodnik montażu klamki Emtek Stretto 1.5x5 Passage. Instrukcja zawiera szczegółowe wytyczne dotyczące przygotowania otworów w drzwiach, montażu zatrzasku, płytki zaczepowej oraz instalacji elementów wykończeniowych.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja opisuje proces montażu klamki Emtek Stretto 1.5x5 Passage. Przed przystąpieniem do prac upewnij się, że posiadasz odpowiednie narzędzia. Kluczowe jest precyzyjne wywiercenie otworów zgodnie z wymiarami podanymi w specyfikacji (backset 2-3/8" lub 2-3/4").
Przygotowanie drzwi
Proces przygotowania drzwi obejmuje wywiercenie otworów pod mechanizm klamki:
- Wywierć otwór o średnicy 1" (25 mm) w krawędzi drzwi (Edge Bore).
- Wywierć otwór o średnicy 1-1/4" (32 mm) w płaszczyźnie drzwi.
- Głębokość wiercenia powinna wynosić 2-1/4" (57 mm).
- Upewnij się, że zachowano odpowiedni backset (odległość od krawędzi drzwi do środka otworu) wynoszący 2-3/8" lub 2-3/4".
Przygotowanie ościeżnicy
Przygotowanie ościeżnicy wymaga precyzji:
- Wymiary B i C podane w tabeli instrukcji służą jedynie jako odniesienie.
- Ze względu na tolerancje wykonania drzwi, zaleca się użycie fizycznej płytki zaczepowej jako szablonu do wyznaczenia dokładnego położenia otworów na śruby.
- Wyrównaj środek płytki zaczepowej z linią środkową na ościeżnicy.
Montaż zatrzasku i płytki zaczepowej

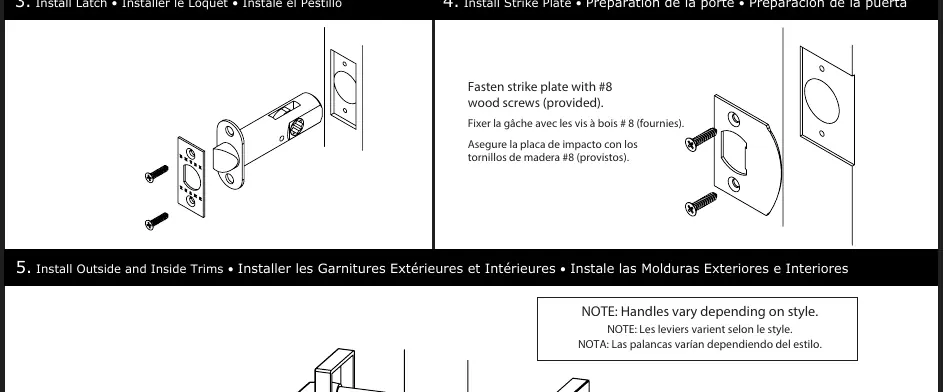

- Wsuń zatrzask w otwór w krawędzi drzwi i zabezpiecz go.
- Zamontuj płytkę zaczepową na ościeżnicy, używając dołączonych śrub do drewna nr 8.
Montaż klamki
Ostatnim etapem jest instalacja elementów wykończeniowych:
- Umieść klamki zewnętrzne i wewnętrzne po obu stronach drzwi.
- Połącz elementy zgodnie z rysunkiem, zwracając uwagę na orientację części.
- Uwaga: Wygląd klamek może się różnić w zależności od wybranego stylu.
Informacje o producencie
Emtek
Praktyczna pomoc
Typowe problemy
Trudności z dopasowaniem płytki zaczepowej do ościeżnicy
Wymiary B i C w tabeli są orientacyjne. Użyj fizycznej płytki zaczepowej jako szablonu do wyznaczenia otworów na śruby, aby zapewnić idealne dopasowanie.
Przed użyciem
- Sprawdź, czy posiadasz odpowiednie wiertła do wykonania otworów o średnicy 1" oraz 1-1/4".
- Upewnij się, że znasz wymagany backset dla swoich drzwi (2-3/8" lub 2-3/4").
- Zweryfikuj grubość drzwi i ościeżnicy przed rozpoczęciem wiercenia.
- Przygotuj śrubokręt odpowiedni do śrub nr 8.
Ilustracje i schematy

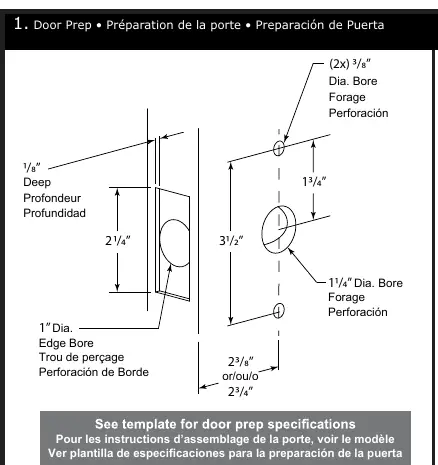

- Schemat wiercenia pokazuje głębokość 2-1/4" oraz rozmieszczenie otworów względem krawędzi drzwi.

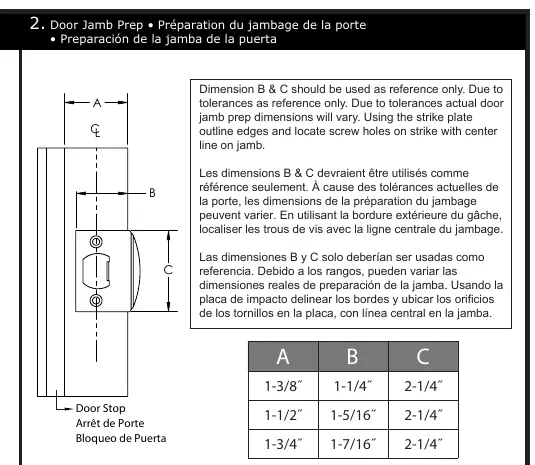

- Tabela wymiarów A, B, C pomaga w prawidłowym ustawieniu płytki zaczepowej na ościeżnicy.
