Instrukcja obsługi i montażu markizy Fiamma CaravanStore ZIP XL
Szybki przewodnik po instalacji i użytkowaniu markizy Fiamma CaravanStore ZIP XL. Dowiedz się, jak poprawnie zamontować, rozkładać, czyścić i konserwować markizę, aby zapewnić jej trwałość i bezpieczeństwo.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje
Markiza Fiamma CaravanStore ZIP XL to produkt przeznaczony do montażu na pojazdach kempingowych. Instrukcja zawiera kluczowe wytyczne dotyczące bezpiecznego montażu, codziennej obsługi oraz konserwacji. Przed przystąpieniem do prac upewnij się, że ściana pojazdu jest wystarczająco solidna, a produkt jest kompatybilny z Twoim modelem. W przypadku wątpliwości zaleca się montaż przez wykwalifikowany personel.
Zawartość zestawu i montaż

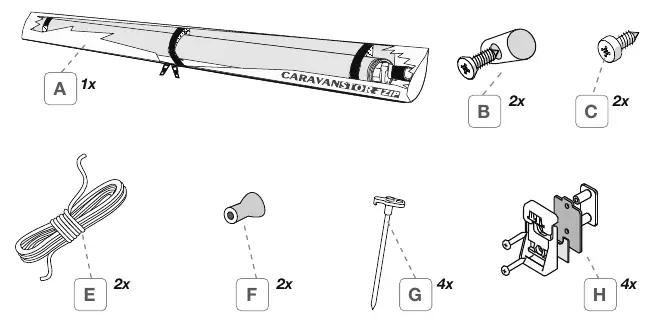

Zestaw zawiera markizę, wsporniki, śruby, kołki oraz instrukcję. Montaż wymaga weryfikacji solidności ściany pojazdu. Proces instalacji obejmuje:
- Wsuwanie markizy w szynę (kedrę) pojazdu.
- Wiercenie otworów montażowych (zgodnie z instrukcją, używając wierteł o odpowiedniej średnicy, np. 3mm i 6mm).
- Zabezpieczenie wsporników za pomocą uszczelniacza (np. Sikaflex) i śrub.
- Montaż nóg podporowych i rafterów (w zależności od modelu).
Obsługa markizy

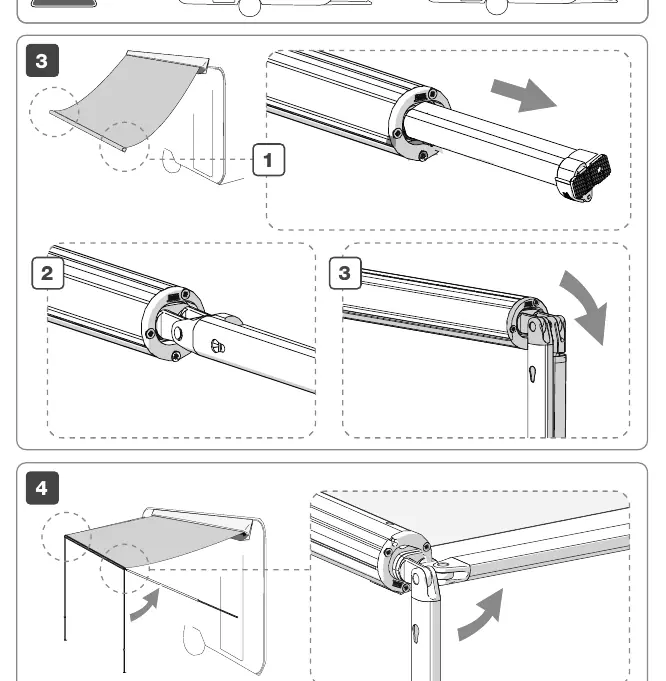

Markiza jest obsługiwana ręcznie. Proces rozkładania obejmuje:
- Otwarcie zamka błyskawicznego i rozwinięcie markizy.
- Rozłożenie ramion i nóg podporowych.
- Regulację wysokości nóg za pomocą systemu Flexyblock.
- Zabezpieczenie nóg do podłoża za pomocą dołączonych śledzi, aby uniknąć podmuchów wiatru.
Otwieranie częściowe
Dla modeli o długości od 360 cm do 550 cm możliwe jest częściowe otwarcie markizy. Wymaga to zamontowania wsporników do ściany pojazdu. Należy zawsze rozwijać materiał od góry, wykonując 6 pełnych obrotów rolki, używając logo Fiamma jako punktu odniesienia.
Konserwacja i bezpieczeństwo
Aby zapewnić długą żywotność markizy, przestrzegaj poniższych zasad:
- Suszenie: Nigdy nie zwijaj mokrej markizy na dłużej niż 12 godzin. Jeśli musisz zwinąć mokrą, rozwiń ją ponownie w ciągu 12 godzin, aby wyschła.
- Czyszczenie: Używaj wody i miękkiej szmatki lub szczotki. W przypadku silnych zabrudzeń można użyć neutralnego detergentu (np. mydła marsylskiego). Nie używaj myjek ciśnieniowych ani agresywnych chemikaliów.
- Warunki pogodowe: Markiza służy jako ochrona przed słońcem. W przypadku silnego wiatru, deszczu lub śniegu należy ją zwinąć. Jeśli musisz ją zostawić, obniż jedną stronę, aby woda mogła swobodnie spływać.
- Przechowywanie: Przed zwinięciem upewnij się, że nogi i raftery są poprawnie schowane w rurze rolującej, aby nie uszkodzić materiału i nie blokować zamka.
Informacje o producencie
Fiamma S.p.A.
Praktyczna pomoc
Typowe problemy
Trudności z zamknięciem zamka błyskawicznego.
Upewnij się, że nogi i raftery są poprawnie schowane w rurze rolującej, a materiał jest równo zwinięty. Zbyt duża objętość materiału może blokować zamek.
Woda zbierająca się na markizie podczas deszczu.
Obniż jedną stronę markizy, aby woda mogła swobodnie spływać. Użyj raftera napinającego, jeśli jest dostępny.
Przed użyciem
- Sprawdź, czy żadne elementy nie zostały uszkodzone podczas transportu.
- Upewnij się, że ściana pojazdu jest wystarczająco solidna do montażu.
- Sprawdź, czy w miejscu wiercenia otworów nie ma przeszkód wewnątrz pojazdu.
- Upewnij się, że masz odpowiednie narzędzia (wiertarka, uszczelniacz, śrubokręt).
- Sprawdź, czy markiza jest całkowicie sucha przed zwinięciem.
Ilustracje i schematy

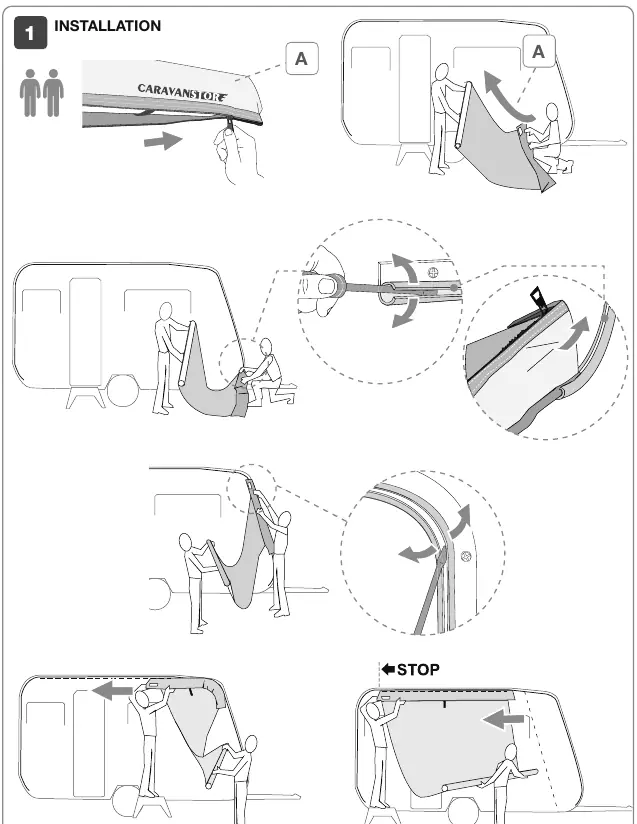

- Schemat montażu pokazuje sposób wsuwania markizy w szynę pojazdu.

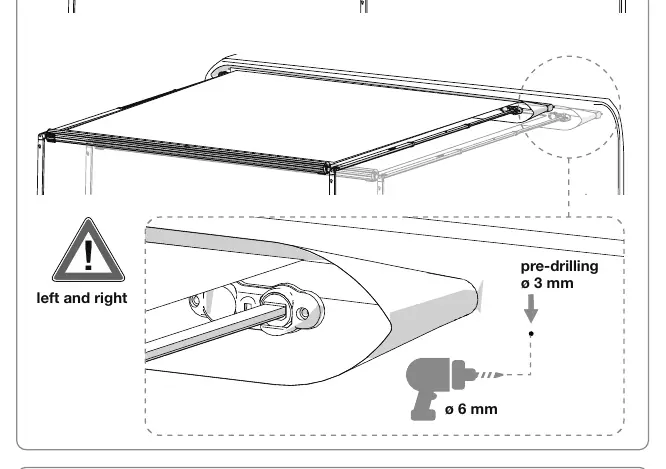

- Instrukcja wiercenia otworów pod wsporniki (wiertło 3mm i 6mm).
- System Flexyblock umożliwia regulację kąta nachylenia.
Zgodność modelu
- Dla modeli 360-550 cm możliwe jest częściowe otwarcie.
- Wymagane jest montowanie wsporników do ściany pojazdu dla otwarcia częściowego.
- Jeśli markiza wystaje ponad 100 mm poza obrys pojazdu, należy to odnotować w dokumentach rejestracyjnych (DIN 75303).
