Instrukcja obsługi markizy Fiamma F45eagle
Szybki przewodnik po instalacji i obsłudze markizy Fiamma F45eagle. Dowiedz się, jak zamontować adapter, podłączyć zasilanie, skonfigurować czujnik wstrząsowy (Sismic Sensor) oraz jak bezpiecznie korzystać z markizy.
Spis treści
Najważniejsze informacje z instrukcji
Markiza Fiamma F45eagle to model z samonośnymi ramionami, wyposażony w silnik 12V oraz czujnik wstrząsowy (Sismic Sensor). Instrukcja zawiera szczegółowe wytyczne dotyczące montażu adaptera, podłączenia elektrycznego, konfiguracji czujnika oraz regulacji kąta nachylenia. Przed przystąpieniem do prac upewnij się, że ściana pojazdu jest wystarczająco solidna.
Opis urządzenia i dane techniczne
Markiza jest zasilana napięciem 12V. Silnik posiada wbudowane zabezpieczenie w postaci bezpiecznika (T 6,3A L 250V). Cały system musi być zasilany linią zabezpieczoną bezpiecznikiem 12A. Zakres temperatury pracy wynosi od +5°C do +50°C.
Montaż i instalacja
Montaż musi być przeprowadzony przez wykwalifikowany personel. Należy użyć wyłącznie dedykowanego adaptera dostarczonego z markizą. Adapter musi być zamontowany liniowo, bez krzywizn. W razie potrzeby należy zastosować podkładki dystansowe.
Podłączenie elektryczne
Podłączenie elektryczne wymaga ostrożności. Zaleca się odłączenie akumulatora pojazdu przed pracą. Należy wykonać otwór w tylnej osłonie silnika, aby przeprowadzić kable czujnika, silnika i mikrowyłącznika. System musi być zabezpieczony bezpiecznikiem 12A. W przypadku problemów z kierunkiem otwierania/zamykania, należy odwrócić polaryzację na wejściu silnika.
Obsługa markizy
Markiza posiada dwa tryby pracy:
- Standardowy: Otwieranie i zamykanie za pomocą przycisku.
- Automatyczny: Dzięki czujnikowi Sismic Sensor, markiza automatycznie zwija się przy silnym wietrze. W tym trybie nie należy przerywać cyklu zamykania.
W razie awarii silnika można użyć korby D do ręcznego zamknięcia markizy.
Regulacja kąta nachylenia
Kąt nachylenia można regulować. Należy poluzować śrubę A, odkręcić śrubę blokującą C, a następnie użyć śruby B do zmiany kąta. Po regulacji należy sprawdzić wskaźnik D i zablokować płytkę wewnątrz przedniego profilu za pomocą śrub T.
Konserwacja i bezpieczeństwo
Markizę należy zwijać tylko wtedy, gdy jest sucha i czysta. Nie używać myjek ciśnieniowych ani agresywnych środków chemicznych. Jeśli markiza wystaje poza obrys pojazdu o więcej niż 100 mm, należy to odnotować w dokumentach rejestracyjnych pojazdu (DIN 75303 - 2019).
Informacje o producencie
Fiamma S.p.A.
Praktyczna pomoc
Typowe problemy
Markiza nie zatrzymuje się przy zamykaniu
Sprawdź podłączenie mikrowyłącznika (Microswitch) lub czy nie jest uszkodzony.
Silnik nie działa
Sprawdź bezpiecznik 12A w linii zasilającej oraz bezpiecznik silnika (T 6,3A L 250V).
Markiza otwiera się/zamyka w niewłaściwym kierunku
Odwróć polaryzację na wejściu silnika.
Przed użyciem
- Sprawdź, czy ściana pojazdu jest wystarczająco solidna.
- Upewnij się, że używasz dedykowanego adaptera.
- Sprawdź, czy zasilanie 12V jest zabezpieczone bezpiecznikiem 12A.
- Upewnij się, że czujnik Sismic Sensor jest poprawnie zamontowany i wyregulowany.
- Sprawdź, czy w pobliżu markizy nie ma przeszkód (np. gałęzi).
Parametry w praktyce
- Bezpiecznik silnika
- T 6,3A L 250V
- Bezpiecznik główny
- 12A
- Temperatura pracy
- +5°C do +50°C
Ilustracje i schematy
- Strona 2: Wykaz części zestawu.

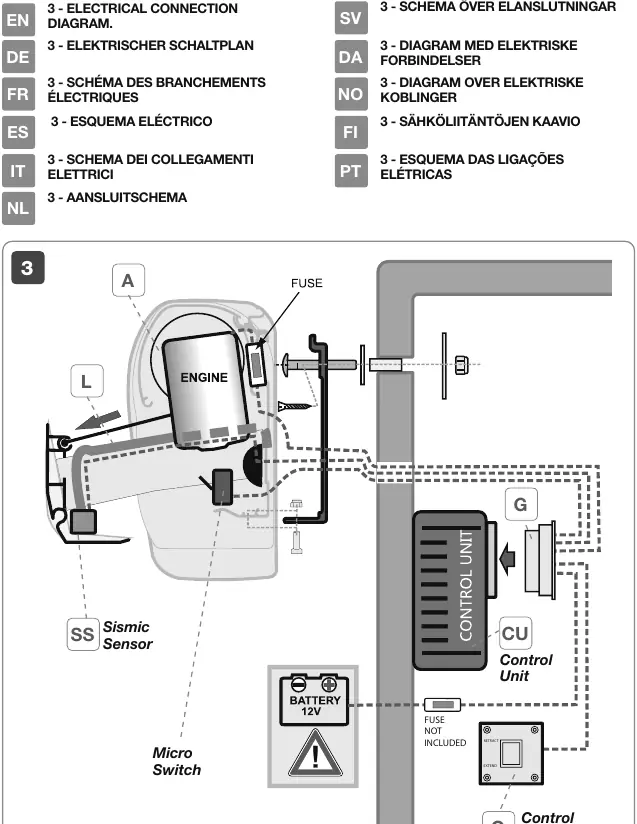

- Strona 11: Schemat połączeń elektrycznych.
- Strona 21: Szczegółowy schemat okablowania.
- Strona 44: Regulacja kąta nachylenia.
Zgodność modelu
- Wymaga zasilania 12V.
- Nie używać w temperaturach poniżej 0°C.
- Jeśli markiza wystaje ponad 100 mm poza obrys pojazdu, należy to odnotować w dokumentach rejestracyjnych (DIN 75303 - 2019).
