Instrukcja obsługi samolotu RC FMS 1800mm Ranger

Najważniejsze informacje

FMS 1800mm Ranger to zaawansowany model samolotu RC. Przed przystąpieniem do użytkowania należy zapoznać się z zasadami bezpieczeństwa dotyczącymi akumulatorów Li-Po. Model wymaga montażu, konfiguracji elektroniki oraz poprawnego wyważenia środka ciężkości (CG) przed pierwszym lotem.

Montaż modelu

Instrukcja zawiera szczegółowe kroki montażu:

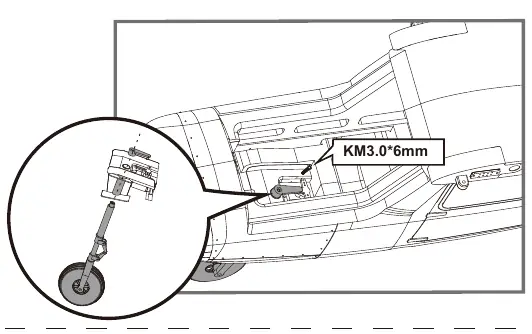

• Podwozie: Montaż przedniego i głównego podwozia do kadłuba.
• Stateczniki: Instalacja stateczników poziomego i pionowego.
• Skrzydła: Montaż połówek skrzydeł na dźwigarze i zabezpieczenie śrubami.
• Antena i popychacze: Instalacja anteny oraz podłączenie popychaczy serw do sterów.
• Śmigło i pływaki: Montaż zespołu śmigła oraz opcjonalnych pływaków.

Konfiguracja i ustawienia

Kluczowe aspekty przygotowania modelu do lotu:

• Instalacja akumulatora: Zalecany akumulator 14.8V 3300mAh-4000mAh 35C. Należy zabezpieczyć go taśmą rzepową.
• Odbiornik: Podłączenie serw zgodnie ze schematem kanałów (Aileron, Elevator, Throttle, Rudder, Gear).
• ESC: Regulator posiada funkcję bezpiecznego startu. Jeśli silnik nie startuje, upewnij się, że drążek gazu jest w pozycji dolnej.
• Środek ciężkości (CG): Prawidłowy punkt wyważenia znajduje się 75-85mm od krawędzi natarcia głównego skrzydła.
• Ustawienia sterów: Sprawdź wychylenia sterów zgodnie z tabelą "Control throws" (High Rate / Low Rate).

Lot i konserwacja

Przed każdym lotem wykonaj test zasięgu. Podczas lotu monitoruj czas pracy, aby uniknąć rozładowania akumulatora. Po locie sprawdź dokręcenie wszystkich śrub i stan techniczny modelu. Naprawy pianki wykonuj przy użyciu klejów bezpiecznych dla pianki (np. CA, żywica epoksydowa).

Rozwiązywanie problemów

W przypadku problemów, takich jak brak reakcji na gaz, odwrócone kanały lub wibracje, sprawdź połączenia, stan śmigła oraz ustawienia nadajnika. Szczegółowe rozwiązania znajdują się w tabeli rozwiązywania problemów w instrukcji.
