Instrukcja montażu intercoolera HKS 13001-AT011

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu zestawu intercoolera HKS 13001-AT011 w samochodzie Toyota GR Yaris (4BA-GXPA16). Montaż powinien być przeprowadzony przez wykwalifikowanego specjalistę. W przypadku pojazdów wyposażonych w fabryczny system natrysku wody na intercooler, wymagane jest dokupienie dodatkowego wspornika (część nr 13999-AT001).

Bezpieczeństwo i przygotowanie

• Przed rozpoczęciem prac upewnij się, że silnik ostygł do temperatury około 40°C.
• Odłącz ujemną klemę akumulatora, aby uniknąć zwarć.
• Pracuj w dobrze wentylowanym miejscu i zachowaj ostrożność przy materiałach łatwopalnych.
• Zabezpiecz otwarte przewody przed dostaniem się zanieczyszczeń.
• Używaj odpowiednich narzędzi i przestrzegaj momentów dokręcania śrub.

Demontaż części fabrycznych

1. Zdejmij osłonę pod silnikiem.
2. Zdemontuj przedni zderzak.
3. Usuń absorber energii przedniego zderzaka oraz wzmocnienie zderzaka.
4. Zdemontuj kanał dolotowy powietrza, prowadnice powietrza chłodnicy (RH/LH) oraz dolną płytę prowadzącą (części te nie będą ponownie używane).
5. Odłącz oryginalne węże dolotowe i wylotowe.
6. Zdemontuj oryginalny intercooler, zachowując śruby mocujące i gumowe tuleje do ponownego użycia.

Modyfikacja elementów zderzaka

W celu uniknięcia kolizji z nowym intercoolerem, konieczne jest zmodyfikowanie niektórych elementów fabrycznych:

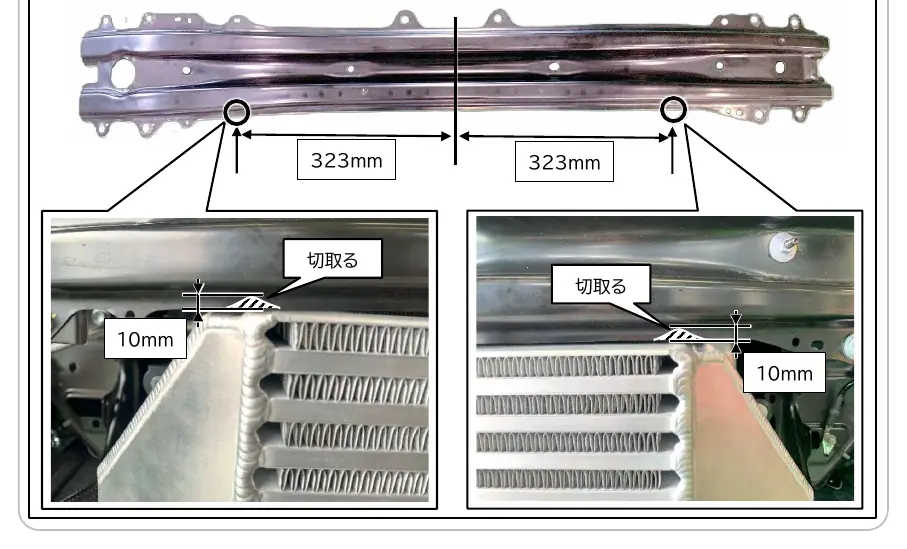

• Wzmocnienie zderzaka: Wytnij zaznaczone obszary (zgodnie z rysunkiem w instrukcji, wymiary 323mm i 10mm).
• Absorber energii zderzaka: Wytnij zaznaczone sekcje, aby nie kolidowały z dolną częścią intercoolera HKS.
• Absorber energii (część górna): Wytnij sekcje zgodnie z instrukcją, aby nie kolidowały z nowym wspornikiem nr 1.

Po cięciu należy usunąć zadziory i zabezpieczyć krawędzie przed korozją.

Montaż intercoolera

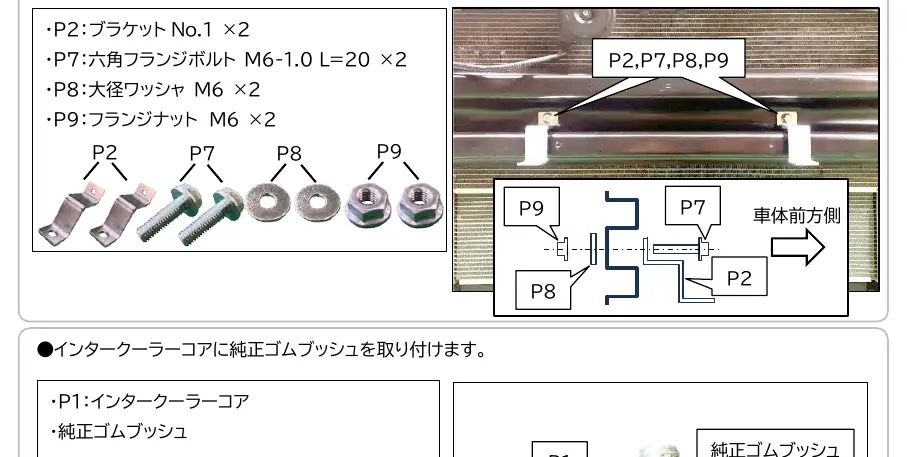

1. Zainstaluj wspornik nr 1 na wzmocnieniu zderzaka.
2. Załóż oryginalne gumowe tuleje na nowy intercooler.

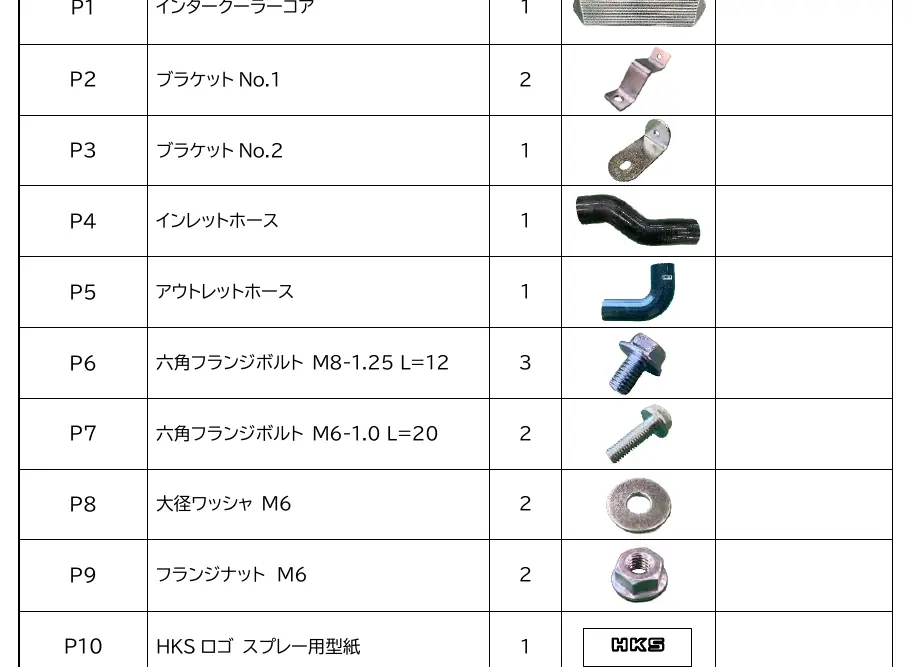

3. Zamontuj intercooler, używając wsporników i śrub z zestawu (P6, P7).
4. Dokręć połączenia z odpowiednim momentem: śruby P6 (15 Nm), śruby P7 (8 Nm), oryginalne śruby (8.5 Nm).

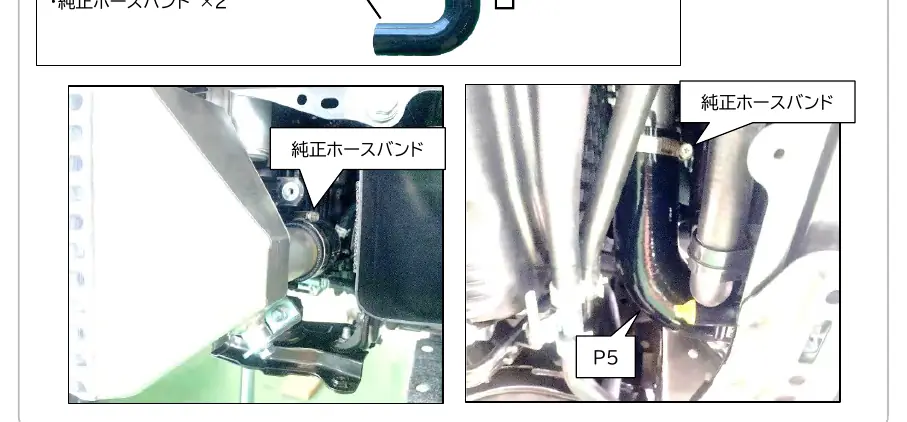

5. Podłącz węże dolotowe i wylotowe, używając oryginalnych opasek zaciskowych (moment dokręcania 6 Nm). Pamiętaj, aby szerszy koniec węża skierować w stronę intercoolera.

Uruchomienie i kontrola

Po zakończeniu montażu:

• Zamontuj z powrotem zderzak i osłony.
• Podłącz akumulator.
• Uruchom silnik i pozwól mu pracować na biegu jałowym.
• Sprawdź szczelność układu (czy nie ma wycieków powietrza lub spalin).
• Upewnij się, że nie występują niepokojące dźwięki lub drgania.
