Instrukcja montażu układu dolotowego Eurowise 12V VR6
Szybki przewodnik instalacji układu dolotowego Eurowise 12V VR6. Dowiedz się, jak krok po kroku zamontować dolot, podłączyć czujnik przepływu powietrza i zabezpieczyć elementy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu układu dolotowego przeznaczonego dla silników 12V VR6. Przed przystąpieniem do prac upewnij się, że posiadasz wszystkie elementy zestawu oraz niezbędne narzędzia.
Demontaż fabrycznego układu
Przed rozpoczęciem montażu należy całkowicie usunąć fabryczną puszkę filtra powietrza oraz rurę dolotową łączącą puszkę z przepustnicą. Pamiętaj o odłączeniu wtyczki czujnika przepływu powietrza (MAF) przed wyjęciem elementów z pojazdu.
Montaż nowego układu

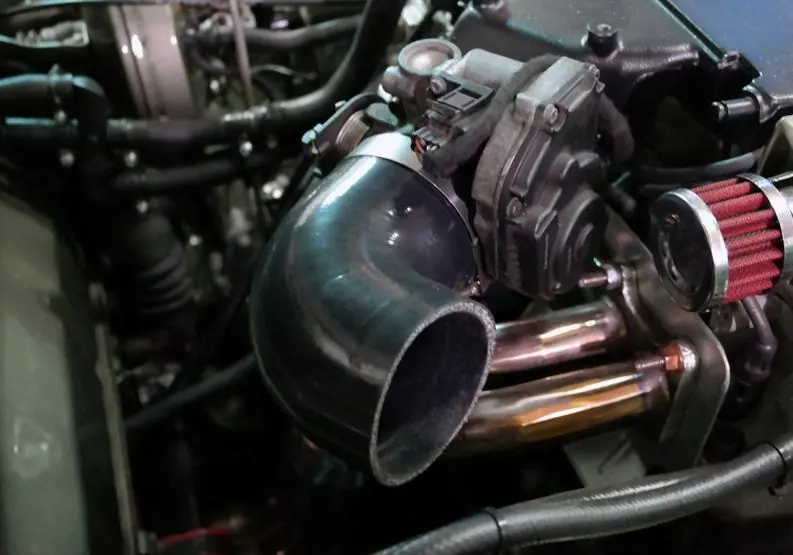

- Zamontuj silikonowe kolanko 90 stopni na przepustnicy i zabezpiecz je dołączoną obejmą typu T-bolt. Nie dokręcaj obejmy całkowicie, aby umożliwić późniejsze regulacje.

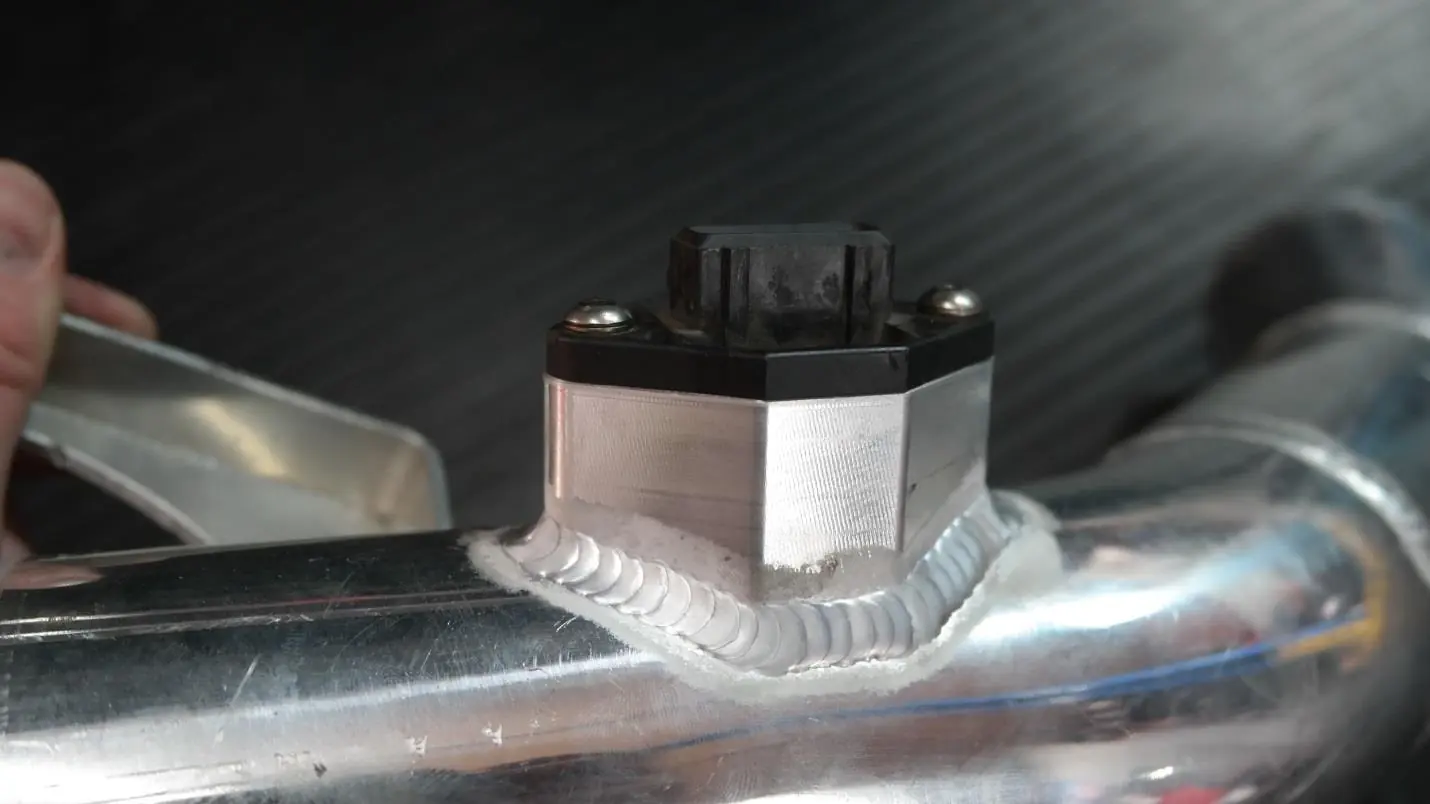

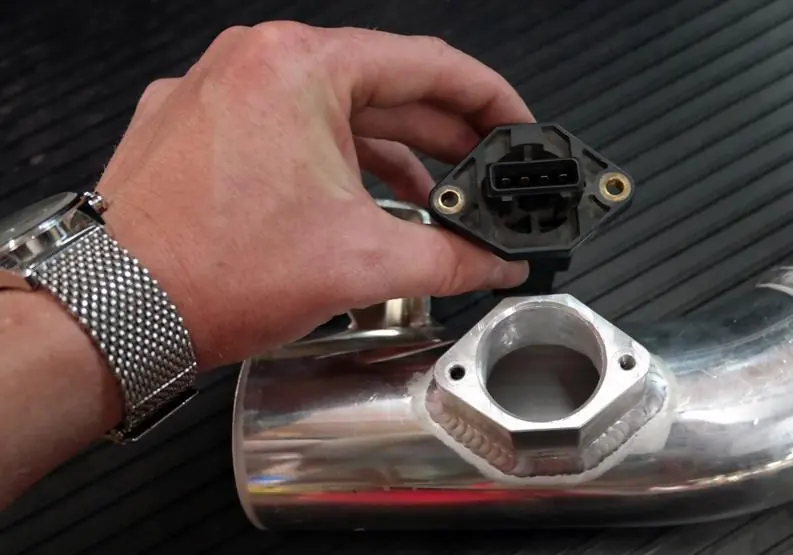

- Zamontuj czujnik przepływu powietrza (MAF) w aluminiowej rurze dolotowej, używając dołączonych elementów montażowych. Upewnij się, że czujnik jest dociśnięty, aby uzyskać szczelne połączenie.
- Podłącz wtyczkę czujnika MAF.
- Wsuń aluminiową rurę w silikonowe kolanko i zabezpiecz obejmą typu T-bolt (nie dokręcaj do końca).

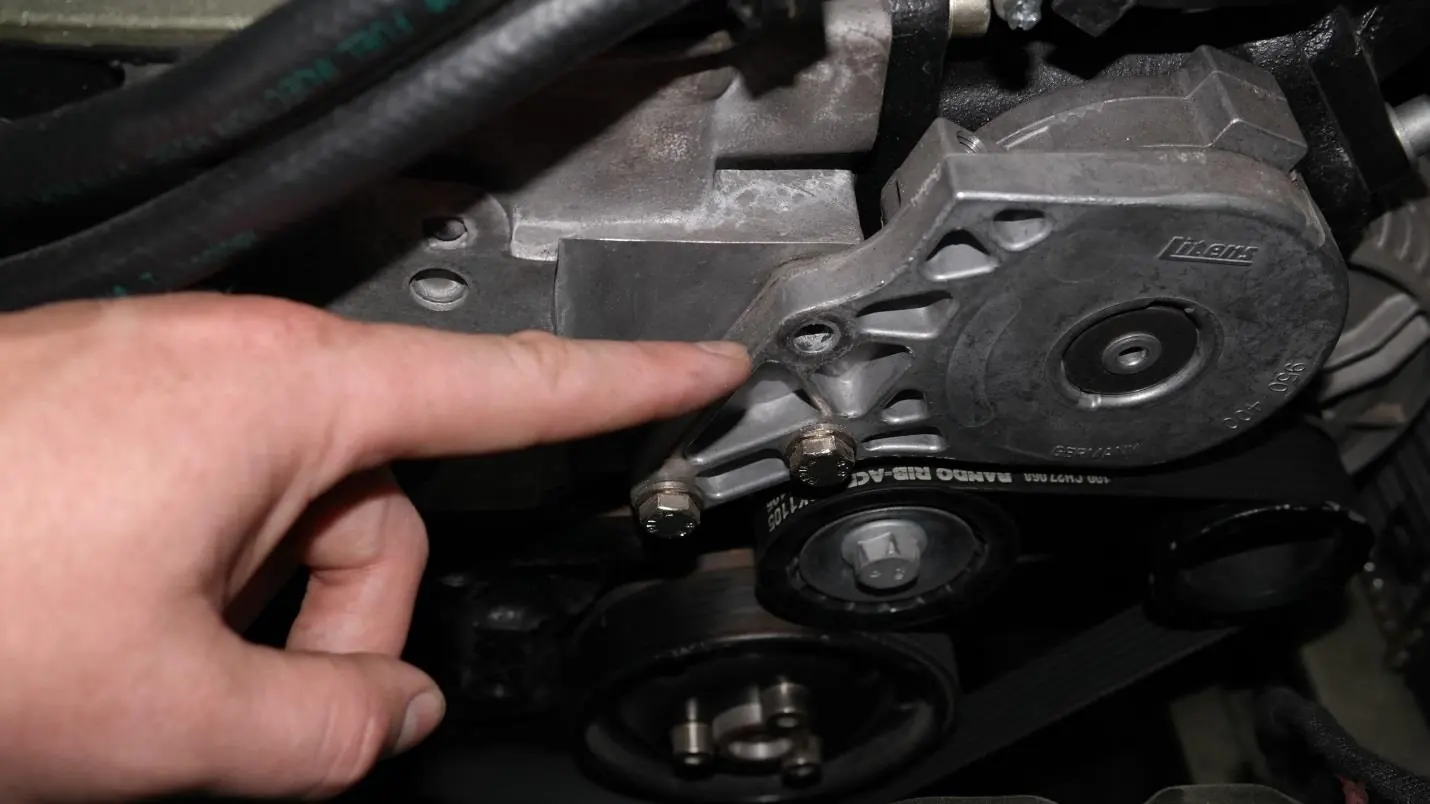

- Odkręć śrubę górnego napinacza paska (13 mm) i użyj jej do zamocowania rury dolotowej.
- Zamontuj filtr powietrza K&N za pomocą dołączonej obejmy typu T-bolt.

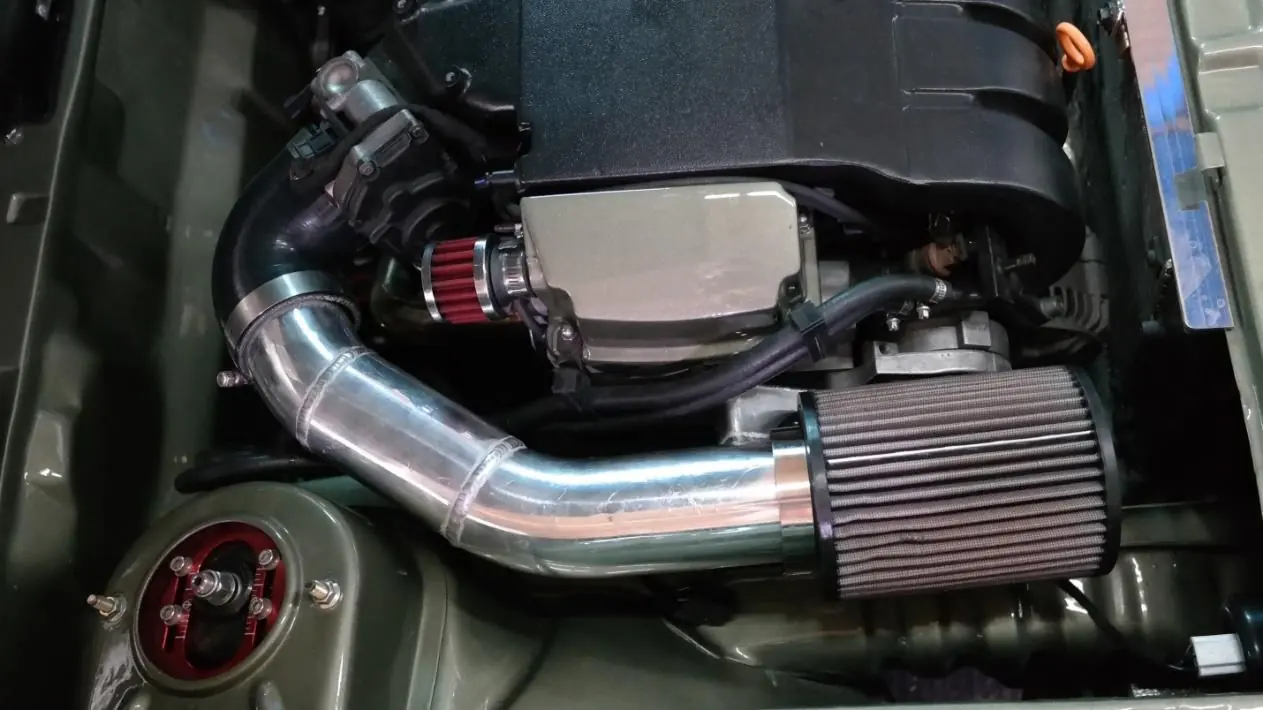

- Po upewnieniu się, że cały zestaw jest poprawnie ustawiony, dokręć wszystkie obejmy typu T-bolt.
Kontakt
W razie pytań lub uwag dotyczących produktu, skontaktuj się z producentem pod adresem [email protected] lub numerem telefonu 704-559-8100.
Informacje o producencie
Eurowise Performance
Praktyczna pomoc
Typowe problemy
Trudności z dopasowaniem rury dolotowej
Nie dokręcaj obejm typu T-bolt całkowicie podczas wstępnego montażu, aby umożliwić regulację pozycji rury.
Przed użyciem
- Przygotuj klucz 13 mm do odkręcenia śruby napinacza.
- Upewnij się, że czujnik MAF jest szczelnie osadzony w rurze.

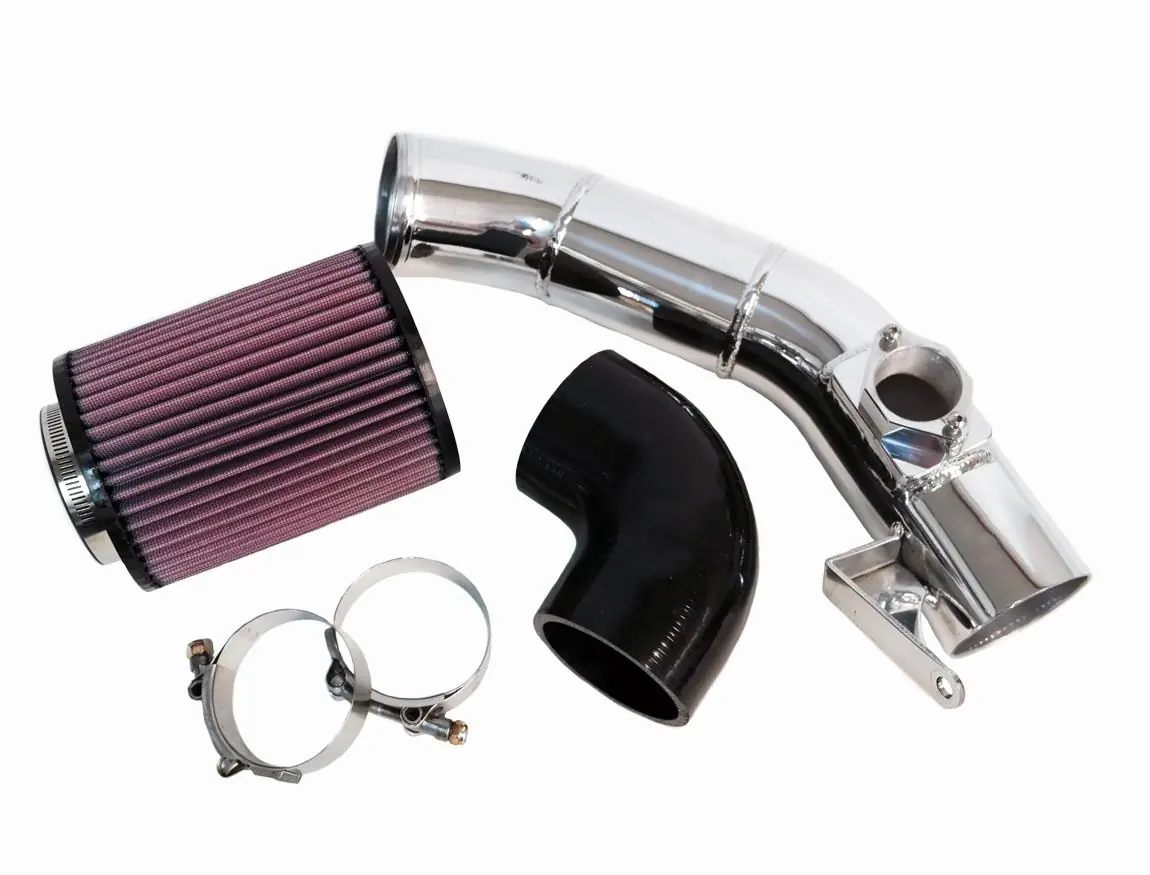

- Sprawdź, czy posiadasz wszystkie elementy zestawu: rurę, kolanko, filtr i obejmy.
Ilustracje i schematy
- Zdjęcia w instrukcji pokazują kolejność montażu: od demontażu fabrycznej puszki, przez instalację kolanka i czujnika MAF, aż po finalne dokręcenie obejm.
Zgodność modelu
- Produkt przeznaczony do silników 12V VR6.
