Instrukcja montażu zestawu intercoolera HKS 13001-AM007
Przewodnik instalacji zestawu intercoolera HKS 13001-AM007 dla Mitsubishi Lancer Evolution X. Zawiera szczegółowe kroki modyfikacji, montażu komponentów oraz procedurę odpowietrzania układu wspomagania.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu zestawu intercoolera HKS (P/N 13001-AM007) w pojeździe Mitsubishi Lancer Evolution X (CBA-CZ4A, USDM). Montaż wymaga zaawansowanej wiedzy mechanicznej i dostępu do fabrycznej instrukcji serwisowej pojazdu.
Wymagane materiały i przygotowanie:
- Płyn wspomagania (Mitsubishi ATF II).
- Farba (do zabezpieczenia ciętych elementów, kolor czarny lub kolor nadwozia).
- Zaleca się stosowanie fabrycznego orurowania lub zestawu HKS Piping Kit (P/N 13002-AM003).
- Przed rozpoczęciem odłącz ujemną klemę akumulatora.
Wymagane modyfikacje
Instalacja wymaga modyfikacji niektórych części fabrycznych:
- Przewód chłodnicy wspomagania: Zmiana kształtu przewodu i wspornika.
- Skraplacz klimatyzacji: Usunięcie ograniczników i wycięcie szczelin we wsporniku.
- Panel górny wspornika reflektora: Wycięcie wspornika.
- Wzmocnienie przedniego zderzaka: Demontaż nitów, cięcie sekcji i dodanie szczelin.
- Kanał powietrzny zderzaka: Przycięcie wystających sekcji.
Demontaż części fabrycznych
- Odłącz ujemny przewód akumulatora.
- Zdemontuj kanał filtra powietrza (część będzie ponownie użyta).
- Zdemontuj osłony pod silnikiem (przód A, B oraz środek).
- Zdemontuj osłonę wspornika reflektora, zderzak przedni, kanał powietrzny zderzaka oraz wzmocnienie zderzaka.
- Zdemontuj rury intercoolera i rdzeń intercoolera.

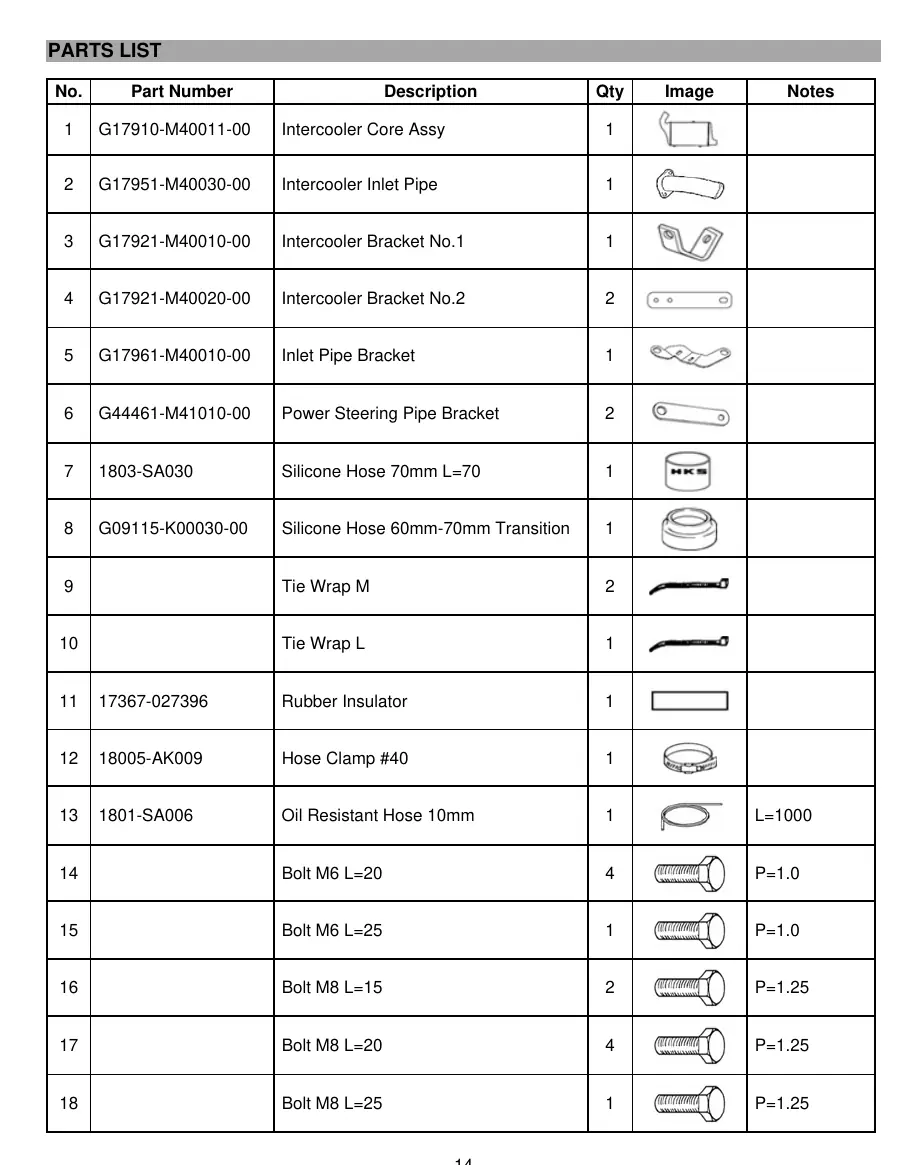

Instalacja zestawu
Proces instalacji obejmuje relokację komponentów:
- Chłodnica wspomagania: Przewód należy wygiąć tak, aby nie stykał się ze zderzakiem ani skraplaczem klimatyzacji.
- Skraplacz klimatyzacji: Przesunięcie o ok. 5 mm w lewo poprzez wycięcie szczelin we wsporniku.
- Intercooler: Montaż wsporników nr 1 i nr 2. Należy sprawdzić prześwity między zbiornikiem wlotowym intercoolera a rurą klimatyzacji. W razie potrzeby użyć podkładek dystansowych.
- Rury dolotowe: Montaż rur wlotowych intercoolera z użyciem dołączonych węży silikonowych i opasek.
Procedury po instalacji
Po zakończeniu montażu konieczne jest odpowietrzenie układu wspomagania:
- Podnieś przód pojazdu na kobyłkach.
- Odłącz czujnik kąta obrotu wału korbowego.
- Uzupełnij płyn wspomagania do poziomu MIN.
- Obracaj silnikiem (rozrusznikiem) przez 15-20 sekund, kręcąc kierownicą od oporu do oporu (powtórz 5-6 razy).
- Podłącz czujnik, uruchom silnik na biegu jałowym i kręć kierownicą, aż zbiornik przestanie bąbelkować.
- Sprawdź, czy poziom płynu nie waha się o więcej niż 5 mm po uruchomieniu i zgaszeniu silnika.
Praktyczna pomoc
Typowe problemy
Wyciek płynu wspomagania podczas demontażu
Przygotuj wannę drenażową i użyj korka na przewodzie, aby zminimalizować wyciek.
Kontakt rur intercoolera z innymi elementami
Sprawdź prześwity po montażu. W razie potrzeby wygnij rury lub użyj podkładek dystansowych między wspornikiem a intercoolerem.
Bąbelki powietrza w układzie wspomagania
Wykonaj procedurę odpowietrzania opisaną w rozdziale 'Procedures After Installation'. Nie kręć kierownicą przy włączonym silniku przed odpowietrzeniem.
Przed użyciem
- Odłącz ujemną klemę akumulatora.
- Przygotuj wannę drenażową na płyn wspomagania.
- Zaopatrz się w płyn wspomagania (Mitsubishi ATF II).
- Przygotuj farbę do zabezpieczenia ciętych elementów.
- Upewnij się, że masz dostęp do fabrycznej instrukcji serwisowej pojazdu.
Parametry w praktyce
- Płyn wspomagania
- Wymagany Mitsubishi ATF II.
- Prześwit rur
- Minimum 1 cm odstępu między rurami intercoolera.
- Odpowietrzanie
- Poziom płynu nie powinien wahać się o więcej niż 5 mm po uruchomieniu silnika.
Ilustracje i schematy
- D3-1-2/D3-1-3: Instrukcja wyginania przewodu chłodnicy wspomagania.

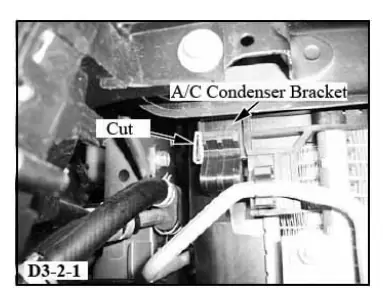

- D3-2-1/D3-2-2: Modyfikacja wspornika skraplacza klimatyzacji.

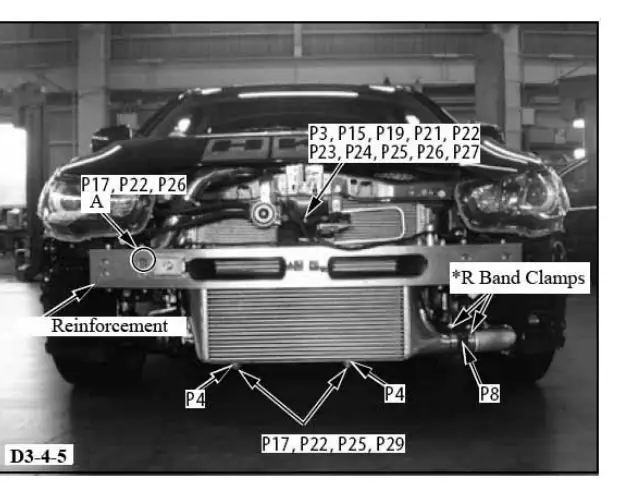

- D3-4-5: Schemat montażu intercoolera z przodu pojazdu.
- D5-1: Lokalizacja czujnika kąta obrotu wału korbowego.
Zgodność modelu
- Zaprojektowany dla Mitsubishi Lancer Evolution X (CBA-CZ4A, USDM).
- Zalecane użycie z fabrycznym orurowaniem lub zestawem HKS P/N 13002-AM003.
