Instrukcja obsługi hybrydowego falownika Sol-Ark 12K-2P-N

Szybki przewodnik po instalacji i obsłudze hybrydowego falownika Sol-Ark 12K-2P-N. Dowiedz się, jak zamontować urządzenie, podłączyć baterie, panele PV, generator oraz skonfigurować monitoring MySolArk.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Przed przystąpieniem do instalacji należy dokładnie zapoznać się z instrukcją. Sol-Ark 12K-2P-N to falownik hybrydowy przeznaczony do pracy w systemach 120/240V Split-Phase. Urządzenie wymaga uziemienia połączonego z przewodem neutralnym tylko w jednym punkcie instalacji. Nie wolno przekraczać napięcia 500Voc na wejściach MPPT.

Opis urządzenia

Falownik posiada wbudowany ekran dotykowy LCD, wyłącznik PV, wyłączniki baterii, sieci (GRID), generatora (GEN) oraz obciążenia (LOAD). Urządzenie jest przystosowane do montażu zewnętrznego (IP65/NEMA 3R), jednak ekran LCD należy chronić przed bezpośrednim działaniem promieni UV.

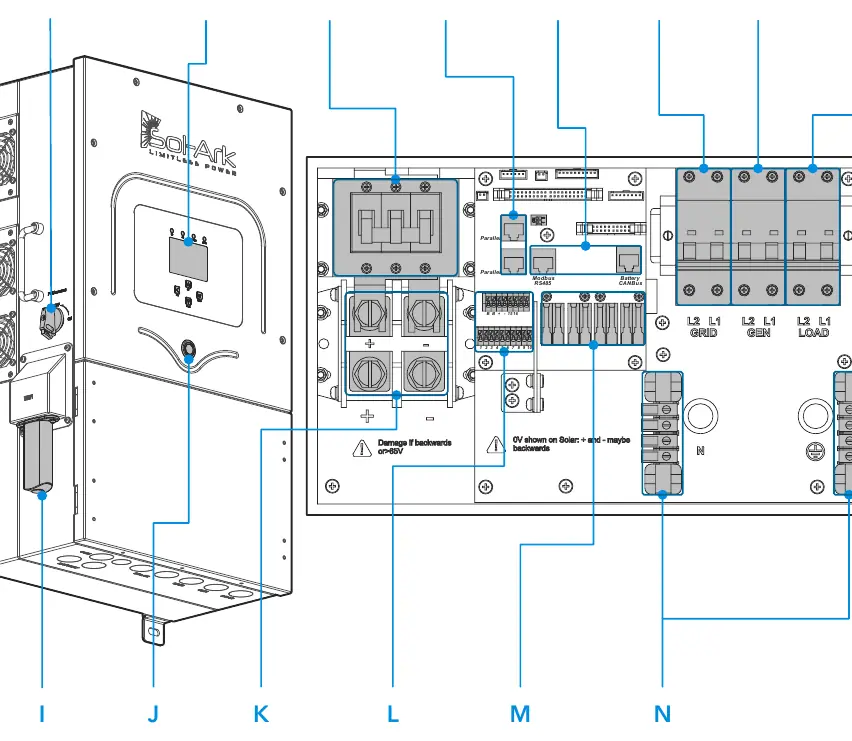

Schemat komponentów falownika Sol-Ark 12K-2P-N
Schemat komponentów falownika Sol-Ark 12K-2P-N

Instalacja

Montaż wymaga zachowania odpowiednich odstępów (min. 2 cale pionowo, 6 cali po bokach) dla zapewnienia chłodzenia. Baterie muszą być podłączone zgodnie z polaryzacją, a system obsługuje akumulatory 48V (zakres 43V-63V). W przypadku korzystania z generatora, należy go podłączyć do wejścia GEN (dla generatorów do 9.6kW) lub GRID (dla większych jednostek).

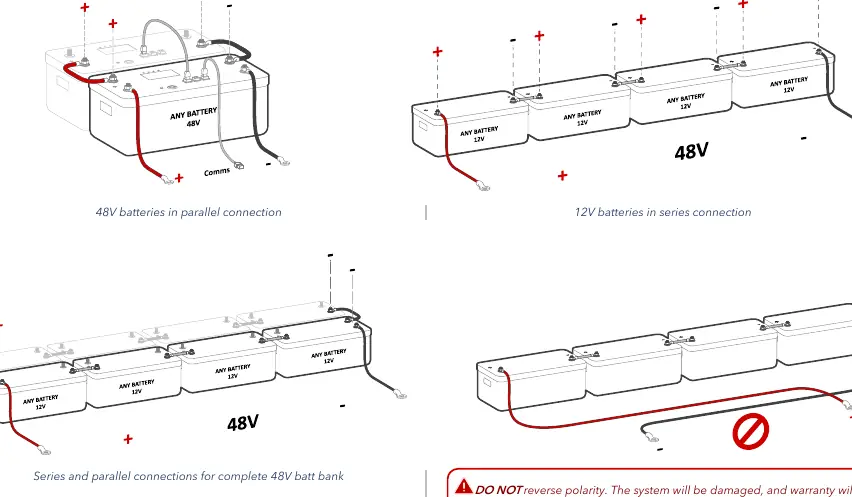

Konfiguracje połączeń baterii
Konfiguracje połączeń baterii

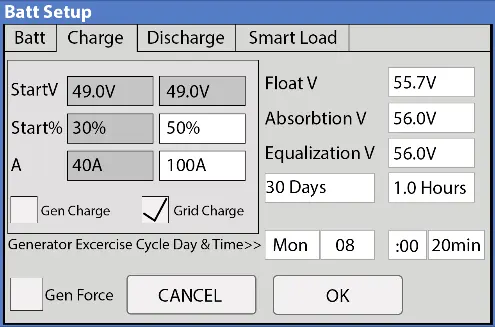

Dodatkowe zdjęcie montażowe ze strony 18
Dodatkowe zdjęcie montażowe ze strony 18

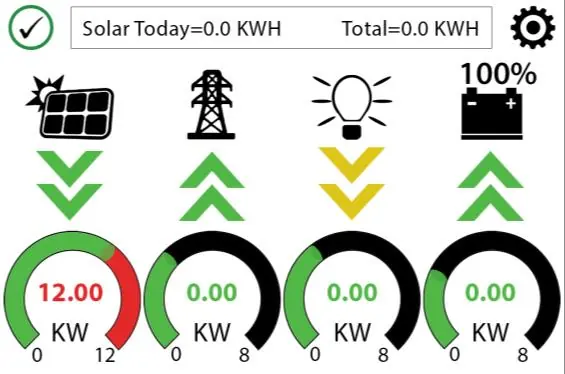

Dodatkowe zdjęcie montażowe ze strony 25
Dodatkowe zdjęcie montażowe ze strony 25

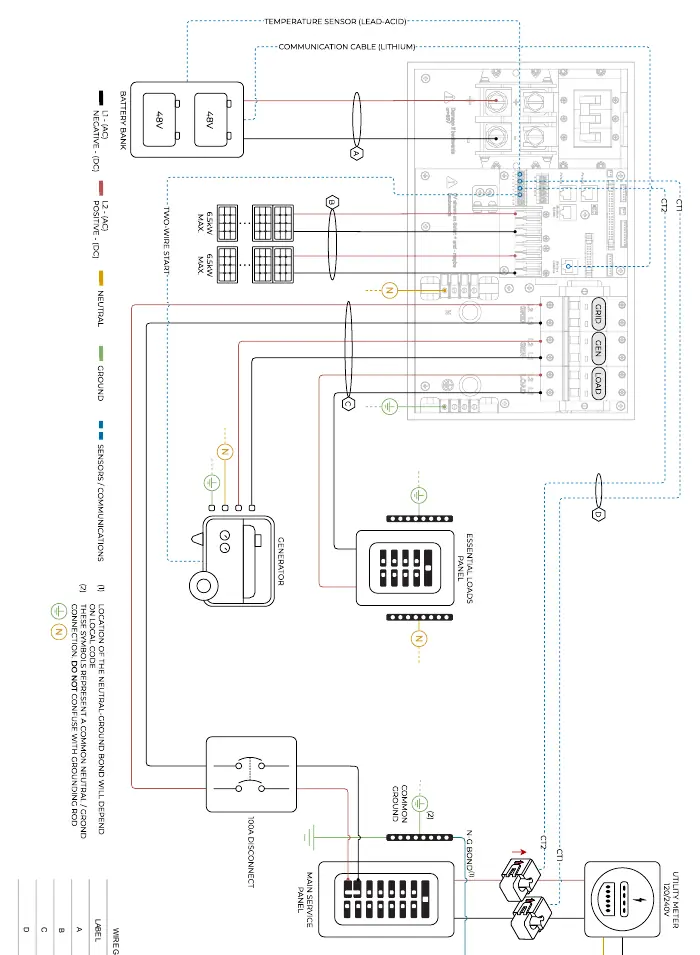

Standardowy schemat połączeń
Standardowy schemat połączeń

Podłączenie czujników CT

Czujniki prądowe (CT) są niezbędne do pracy w trybach "Limited Power to Home" oraz "Grid Peak-Shaving". Strzałki na czujnikach muszą być skierowane w stronę sieci (lub falownika w systemach 3-fazowych).

Konfiguracja i interfejs

Interfejs użytkownika pozwala na pełną konfigurację systemu, w tym ustawienia baterii (napięcia ładowania, prądy), trybów pracy (Grid Sell, Limited Power to Home, Time of Use) oraz parametrów sieciowych. Użytkownik może zarządzać priorytetami energii, wybierając między ładowaniem baterii a zasilaniem odbiorników.

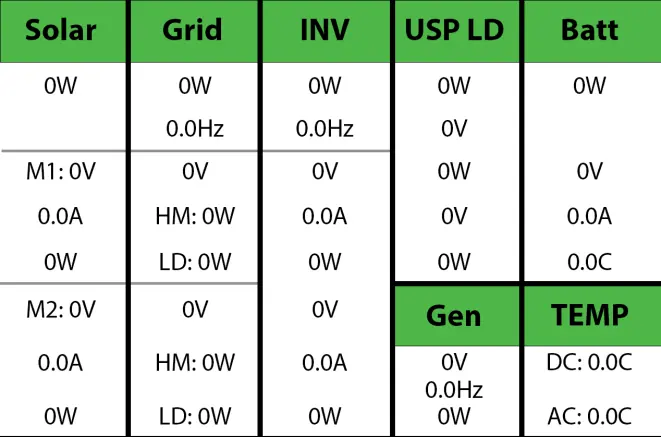

Ekran główny interfejsu
Ekran główny interfejsu

Monitoring

System wspiera zdalny monitoring poprzez platformę MySolArk. Wymagane jest podłączenie dołączonego klucza Wi-Fi/Ethernet. Konfiguracja odbywa się poprzez aplikację mobilną lub bezpośrednie połączenie z adresem IP urządzenia (10.10.10.1).

Rozwiązywanie problemów

W przypadku wystąpienia błędów, należy sprawdzić menu "System Alarms" na ekranie falownika. Częste problemy, takie jak "Grid Phase Wrong", wymagają sprawdzenia sekwencji faz w okablowaniu. W razie konieczności, należy wykonać pełny cykl zasilania (Power Cycle) zgodnie z procedurą opisaną w instrukcji.

Praktyczna pomoc

Typowe problemy

LCD nie włącza się

Sprawdź połączenia z PV, siecią lub baterią. Upewnij się, że przynajmniej jedno źródło zasilania jest aktywne i naciśnij przycisk zasilania.

Błąd Grid Phase Wrong

Występuje problem z sekwencją faz w okablowaniu. Sprawdź, czy sekwencja faz jest zgodna z konwencją BA-CB-AC.

Brak produkcji PV

Sprawdź polaryzację na wejściach MPPT oraz czy napięcie wejściowe jest powyżej 125V i poniżej 500V.

System nie ładuje baterii

Sprawdź komunikację BMS (jeśli dotyczy) oraz ustawienia ładowania w menu Battery Setup.

Przed użyciem

  • Sprawdź napięcie sieci przed włączeniem urządzenia.
  • Upewnij się, że uziemienie jest połączone z przewodem neutralnym tylko w jednym punkcie.
  • Sprawdź polaryzację baterii przed podłączeniem.
  • Upewnij się, że napięcie PV nie przekracza 500Voc.
  • Sprawdź, czy wszystkie połączenia są dokręcone z odpowiednim momentem obrotowym.

Parametry w praktyce

Max PV Input
13,000W (maksymalna moc paneli PV)
Nominal DC Voltage
48V (napięcie nominalne systemu bateryjnego)
Max Output Current
37.5A (maksymalny prąd wyjściowy AC)

Ilustracje i schematy

  • Diagram 01: Standardowy schemat połączeń.
  • Diagram 03: Schemat AC Coupling w wejściu GEN.
  • Diagram 07: Schemat połączenia 2 falowników w trybie równoległym.

Zgodność modelu

  • Wymaga baterii 48V (zakres 43V-63V).
  • Współpracuje z generatorami 120/240V Split-Phase.
  • Wymaga czujników CT dla trybów Limited Power to Home i Peak Shaving.
