Instrukcja obsługi spawarki BESTER 190C MULTI

Szybki przewodnik po obsłudze spawarki BESTER 190C MULTI. Dowiedz się, jak zainstalować urządzenie, ustawić parametry spawania GMAW, SMAW i GTAW, przeprowadzić konserwację oraz rozwiązać typowe problemy techniczne.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • BESTER 190C MULTI to spawarka inwertorowa obsługująca metody GMAW (MIG/MAG), FCAW-SS oraz SMAW (MMA). Urządzenie wymaga zasilania 230V i jest przeznaczone do użytku profesjonalnego. str. 1, 6

Najważniejsze czynności

  • Zmiana polaryzacji str. 8
  • Wymiana rolek podajnika str. 9

Pierwsze uruchomienie

  • Podłącz urządzenie do sieci 230V, podłącz przewód masowy i uchwyt spawalniczy, wybierz tryb spawania na panelu przednim, ustaw parametry i rozpocznij pracę. str. 7, 9, 10

Problemy i rozwiązania

Żółty wskaźnik termiczny świeci

Sprawdź zasilanie, wentylację lub pozwól urządzeniu ostygnąć.

str. 12

Konserwacja i reset

  • Urządzenie nie posiada procedury resetu elektronicznego; w przypadku przegrzania należy zapewnić chłodzenie. str. 12

Dane techniczne

Parametr Wartość Znaczenie Strony
Zasilanie 230V +/- 15% Napięcie wejściowe str. 3
Waga 13kg Waga netto str. 3

Gdzie szukać w PDF

  • Dane techniczne str. 3
  • Instalacja i obsługa str. 6, 7, 8, 9
  • Rozwiązywanie problemów str. 12
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

BESTER 190C MULTI to spawarka inwertorowa przeznaczona do spawania metodami GMAW (MIG/MAG), FCAW-SS oraz SMAW (MMA). Urządzenie wymaga zasilania jednofazowego 230V. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w tym z zagrożeniami związanymi z promieniowaniem łuku, oparami spawalniczymi oraz ryzykiem porażenia prądem.

Opis urządzenia

Panel przedni urządzenia zawiera:

Panel przedni spawarki BESTER 190C MULTI
Panel przedni spawarki BESTER 190C MULTI
Panel tylny spawarki
Panel tylny spawarki
  • Wyświetlacz prądu/WFS oraz napięcia/arc force.
  • Wskaźnik zasilania i ostrzegawczy.
  • Przycisk podawania drutu.
  • Wybór trybu 2T/4T oraz trybu spawania (MIG/GTAW/MMA).
  • Pokrętła regulacji indukcyjności oraz napięcia/prądu.
  • Złącza wyjściowe oraz złącze Euro dla uchwytu.

Panel tylny zawiera złącze gazu, przewód zasilający oraz wyłącznik główny.

Instalacja i podłączenie

Urządzenie powinno być zainstalowane w miejscu o swobodnym przepływie powietrza, z dala od źródeł wilgoci i pyłu. Wymagane jest zapewnienie 500 mm wolnej przestrzeni wokół spawarki. Podłączenie do sieci musi być wykonane przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami.

Regulacja hamulca szpuli
Regulacja hamulca szpuli
Schemat instalacji i połączeń
Schemat instalacji i połączeń
Regulacja siły docisku rolki
Regulacja siły docisku rolki
  • Polaryzacja: Fabrycznie ustawiona na dodatnią (+). W razie potrzeby zmiany, należy wyłączyć urządzenie i przełączyć przewody zgodnie z instrukcją dla danej elektrody lub drutu.
  • Gaz: Podłącz wąż gazowy do złącza na tylnym panelu. Używaj odpowiedniego regulatora przepływu.
  • Podajnik drutu: Upewnij się, że rolka podająca odpowiada średnicy drutu. Wyreguluj siłę docisku rolki tak, aby drut nie ślizgał się, ale też nie ulegał deformacji.

Obsługa spawarki

Urządzenie obsługuje trzy główne procesy:

  • GMAW (MIG/MAG) i FCAW-SS: Wymaga podłączenia uchwytu do złącza Euro, ustawienia polaryzacji i wyboru odpowiedniego trybu na panelu.
  • SMAW (MMA): Wymaga podłączenia uchwytu elektrody i przewodu masowego do odpowiednich gniazd wyjściowych w zależności od wymaganej polaryzacji (DC+ lub DC-).
  • GTAW (TIG): Wymaga opcjonalnego uchwytu TIG. Zajarzenie łuku odbywa się metodą "lift TIG".

Konserwacja

Regularna konserwacja zapewnia długą żywotność urządzenia:

  • Codziennie: Sprawdzaj stan izolacji przewodów, usuwaj odpryski z dyszy uchwytu spawalniczego, sprawdzaj działanie wentylatora.
  • Okresowo (co 200h lub raz w roku): Czyść wnętrze urządzenia sprężonym powietrzem o niskim ciśnieniu, sprawdzaj i dokręcaj zaciski spawalnicze.

Praktyczna pomoc

Typowe problemy

Żółty wskaźnik termiczny świeci

Przekroczono cykl pracy lub temperatura otoczenia jest zbyt wysoka. Pozostaw urządzenie włączone, aby ostygło.

Silnik podajnika drutu nie działa

Sprawdź, czy potencjometr nie jest uszkodzony, dysza nie jest zablokowana lub czy rolka podająca nie jest zbyt luźna.

Niestabilny łuk i duże odpryski

Sprawdź, czy końcówka prądowa nie jest zbyt duża, czy kabel zasilający nie jest zbyt cienki lub czy napięcie wejściowe nie jest za niskie.

Brak gazu osłonowego

Sprawdź podłączenie uchwytu, drożność przewodu gazowego oraz czy wąż nie jest uszkodzony.

Przed użyciem

  • Sprawdź stan izolacji wszystkich przewodów.
  • Upewnij się, że urządzenie stoi na stabilnym, poziomym podłożu.
  • Zapewnij 500 mm wolnej przestrzeni wokół spawarki dla wentylacji.
  • Sprawdź, czy polaryzacja jest ustawiona zgodnie z wymaganiami elektrody lub drutu.
  • Upewnij się, że rolka podająca drut jest odpowiednio dobrana i dokręcona.

Ilustracje i schematy

  • Panel przedni: Zawiera wyświetlacze parametrów, pokrętła regulacji, wybór trybu spawania oraz złącza wyjściowe.

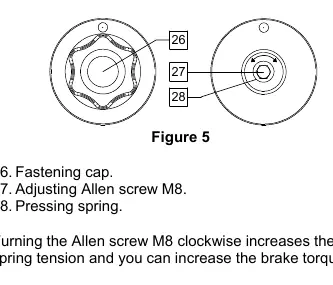

  • Regulacja hamulca szpuli: Odbywa się za pomocą śruby imbusowej M8 wewnątrz ramy szpuli.
  • Regulacja docisku rolki: Odbywa się za pomocą nakrętki regulacyjnej na ramieniu dociskowym.

Zgodność modelu

  • Urządzenie wymaga zasilania 230V, 50/60Hz.
  • W przypadku zasilania z generatora, musi on mieć moc wyjściową co najmniej 30% większą niż moc wejściowa spawarki.
  • Dla prądów I2 > 160A należy wymienić wtyczkę wejściową na taką o obciążalności > 16A.
