Instrukcja części zamiennych i schemat elektryczny Lincoln Electric Speedtec 180C i 200C
Kompletny przewodnik po częściach zamiennych, schematach elektrycznych oraz obsłudze panelu sterowania dla spawarek Lincoln Electric Speedtec 180C i 200C. Zawiera rysunki złożeniowe i instrukcję szybkiego startu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi oficjalny katalog części zamiennych oraz przewodnik serwisowy dla spawarek Lincoln Electric Speedtec 180C i 200C. Instrukcja zawiera szczegółowe rysunki złożeniowe (tzw. exploded views), listy części z numerami katalogowymi oraz schematy elektryczne niezbędne do naprawy i konserwacji urządzenia. Dodatkowo, w końcowej części dokumentu znajduje się "Quick Guide" (skrócona instrukcja obsługi), która wyjaśnia funkcje panelu sterowania.
Rysunki złożeniowe i części zamienne
Dokument dzieli urządzenie na trzy główne sekcje montażowe, które ułatwiają identyfikację komponentów:

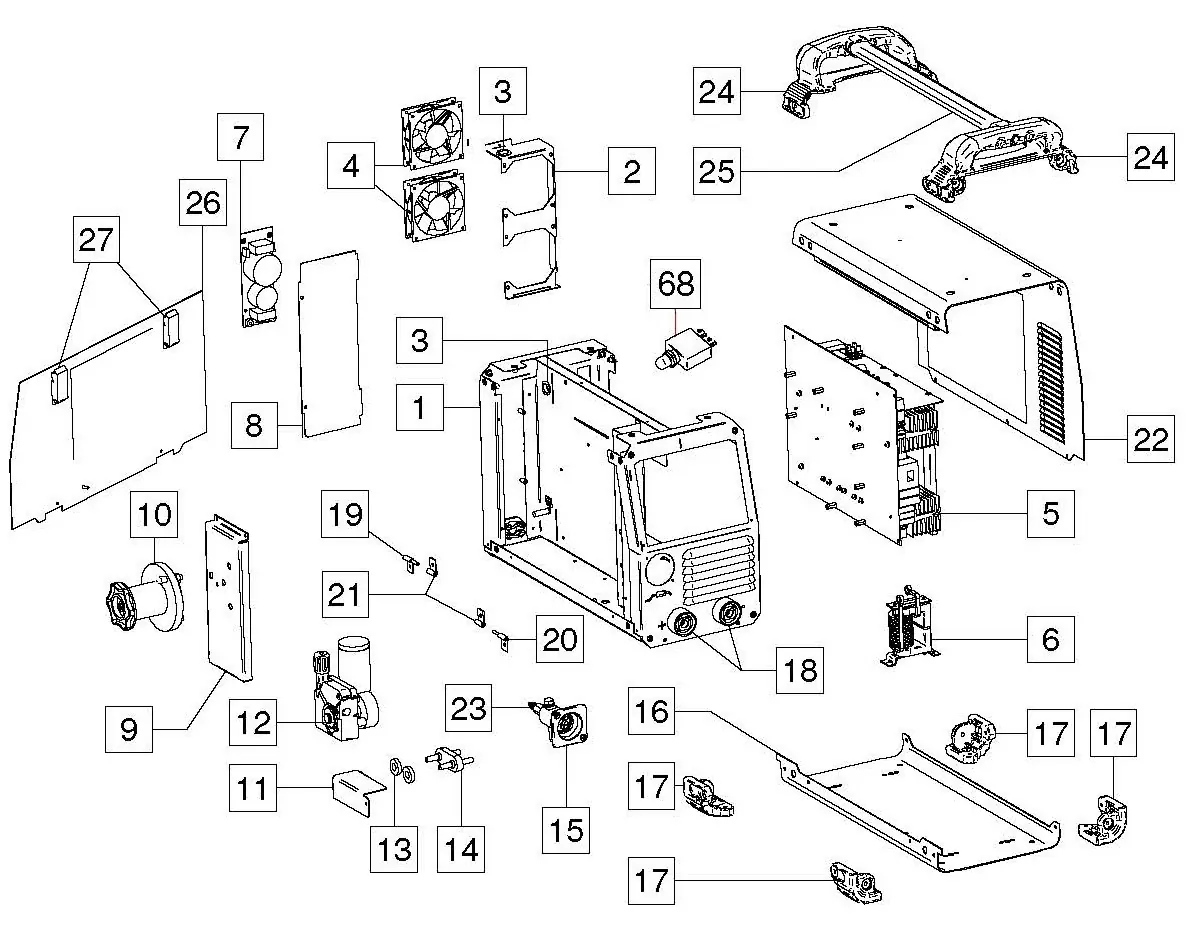

- Rysunek A (Machine Assembly): Ogólny montaż obudowy, wentylatorów, płyty głównej i elementów wewnętrznych.
- Rysunek B (Machine Assembly - Front): Szczegółowy montaż panelu przedniego, pokręteł i wyświetlacza.
- Rysunek C (Wire Drive Assembly & Euro Socket): Mechanizm podajnika drutu, silnik, rolki dociskowe oraz gniazdo Euro.
Każda część posiada przypisany numer referencyjny (Item), opis oraz numer części (Part Number). Należy zwrócić uwagę na kolumny "QTY" oraz oznaczenia modeli (1 dla 180C, 2 dla 200C), aby dobrać właściwy element.
Schematy elektryczne
Instrukcja zawiera schematy elektryczne dla kodów produktów 50268 (Speedtec 180C) oraz 50328 (Speedtec 200C). Schematy przedstawiają połączenia główne, zasilanie, wentylatory, zawór gazu oraz płytę sterującą. Są one przeznaczone wyłącznie dla wykwalifikowanego personelu serwisowego.
Przewodnik po panelu sterowania
Sekcja "Quick Guide" zawiera graficzne wyjaśnienie interfejsu użytkownika, w tym:
- Funkcje pokręteł (Left/Right knob) oraz przycisków (User, Navigator, Escape).

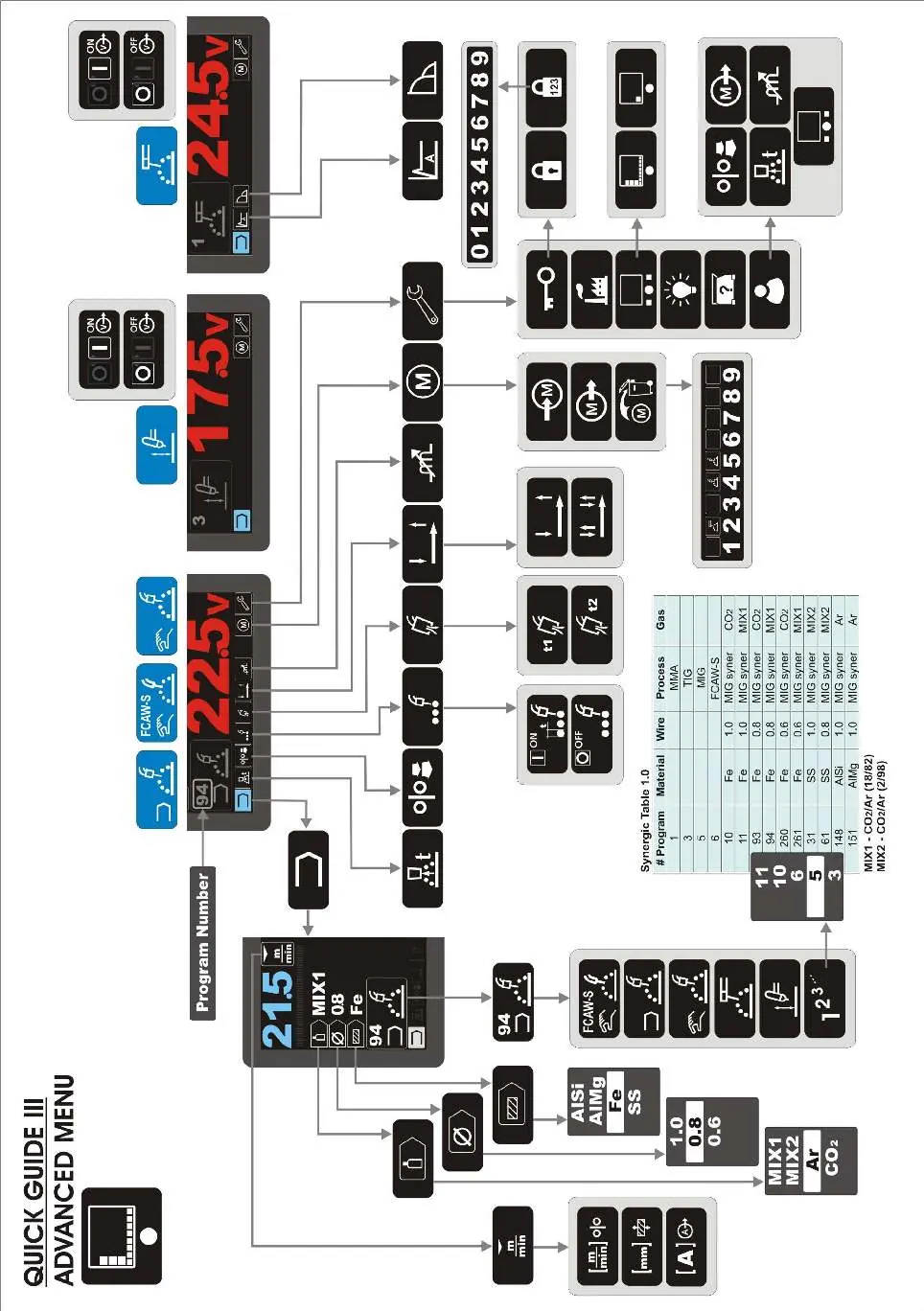

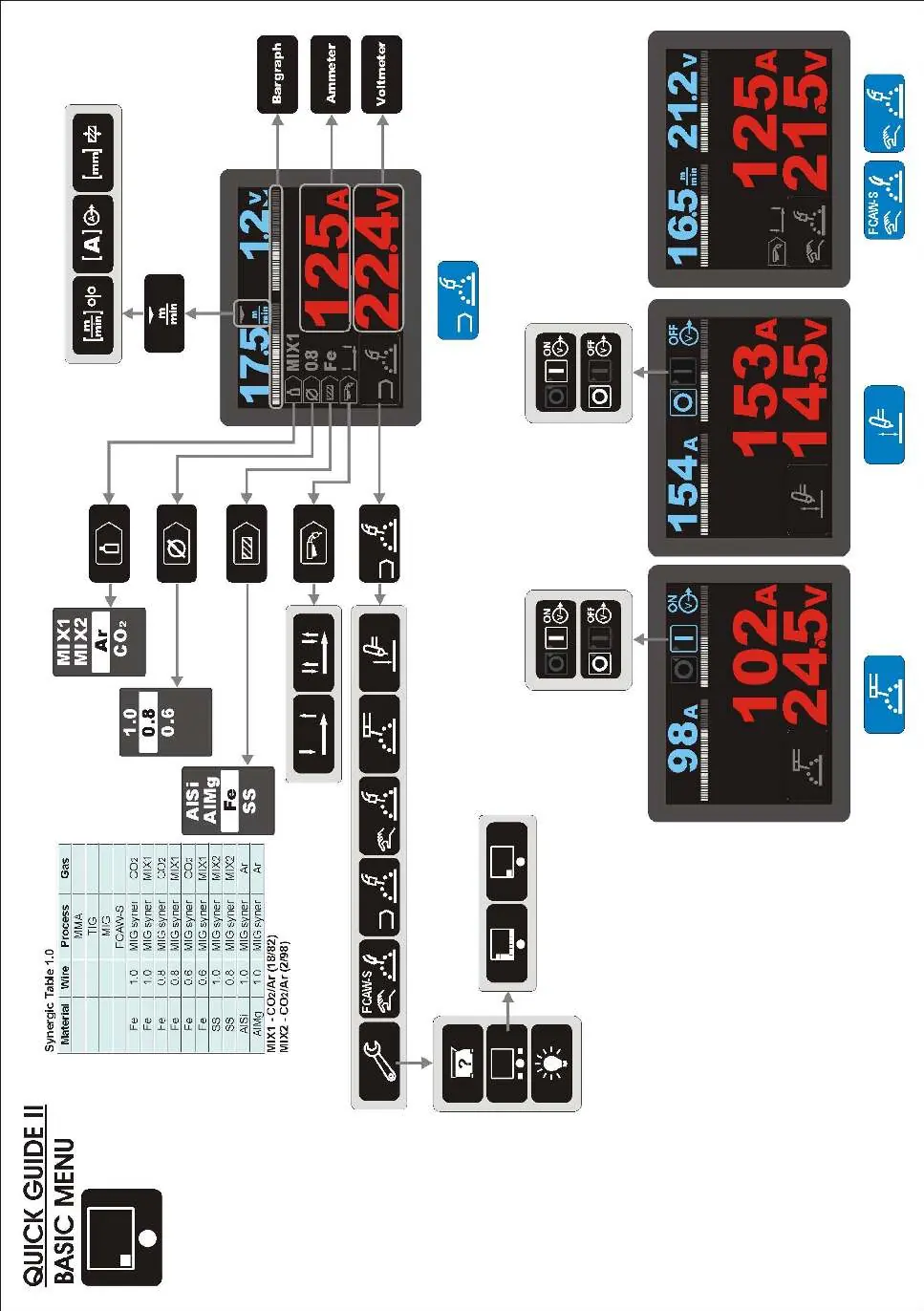

- Wyjaśnienie ikon menu podstawowego i zaawansowanego.
- Sposób nawigacji po menu spawania (MIG/MAG, MMA, TIG).
- Interpretację parametrów wyświetlanych na ekranie (natężenie, napięcie, prędkość podawania drutu).
Utylizacja
Dokument zawiera informacje dotyczące recyklingu komponentów urządzenia (WEEE), w tym tabelę materiałową wskazującą na zawartość metali (Fe, Al, Cu, mosiądz) oraz tworzyw sztucznych w poszczególnych podzespołach.
Praktyczna pomoc
Przed użyciem
- Sprawdź kod produktu (np. 50268 lub 50585) na tabliczce znamionowej, aby dopasować odpowiednie części zamienne.
- Przed przystąpieniem do naprawy upewnij się, że urządzenie jest odłączone od zasilania.
- Skorzystaj z rysunków złożeniowych (A, B, C) w celu poprawnej identyfikacji demontowanego elementu.
- W przypadku problemów z podawaniem drutu, sprawdź sekcję 'Wire Drive Assembly' (Rysunek C).
Ilustracje i schematy
- Rysunek A: Widok ogólny montażu maszyny.
- Rysunek B: Widok montażu panelu przedniego i wyświetlacza.
- Rysunek C: Widok mechanizmu podajnika drutu i gniazda Euro.
Zgodność modelu
- Części zamienne mogą różnić się między modelem 180C a 200C. Zawsze sprawdzaj kolumnę modelu w tabeli części.
- Schematy elektryczne są specyficzne dla kodu produktu (50268 vs 50328).
