Instrukcja obsługi spawarki Lincoln Electric WELD-PAK 180i MP DV
Przewodnik użytkownika dla spawarki Lincoln Electric WELD-PAK 180i MP DV. Zawiera informacje o konfiguracji, specyfikacji technicznej, obsłudze procesów MIG, TIG i Stick oraz dostępnych akcesoriach.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- WELD-PAK 180i MP DV to wieloprocesowa spawarka obsługująca metody MIG, Flux-Cored, Stick oraz DC TIG, zasilana napięciem 120V lub 230V. str. 1
Najważniejsze czynności
- Wybór procesu spawania str. 1
- Wymiana rolek podajnika str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zakres prądu MIG | 30-180 A | Zakres natężenia prądu dla spawania MIG | str. 4 |
| Zakres prądu TIG | 10-165 A | Zakres natężenia prądu dla spawania DC TIG | str. 4 |
| Zakres prądu Stick | 25-160 A | Zakres natężenia prądu dla spawania elektrodą otuloną | str. 4 |
Gdzie szukać w PDF
- Strona tytułowa i funkcje str. 1
- Mechanizm podajnika drutu str. 2
- Akcesoria i wyposażenie str. 3
- Specyfikacja techniczna str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Spawarka Lincoln Electric WELD-PAK 180i MP DV to wieloprocesowe urządzenie spawalnicze, zaprojektowane z myślą o mobilności i wszechstronności. Urządzenie obsługuje zasilanie 120V lub 230V i umożliwia spawanie metodami MIG, Flux-Cored, Stick oraz DC TIG. Jest to idealne rozwiązanie do prac domowych, warsztatowych oraz blacharskich.
Opis urządzenia
Urządzenie charakteryzuje się intuicyjnym interfejsem użytkownika z dwoma pokrętłami oraz przyciskiem wyboru procesu. Solidna konstrukcja obejmuje wytrzymały podajnik drutu z łatwą, beznarzędziową wymianą rolek. Wbudowany mechanizm podawania drutu zapewnia stabilne prowadzenie, co przekłada się na wysoką jakość spoiny.

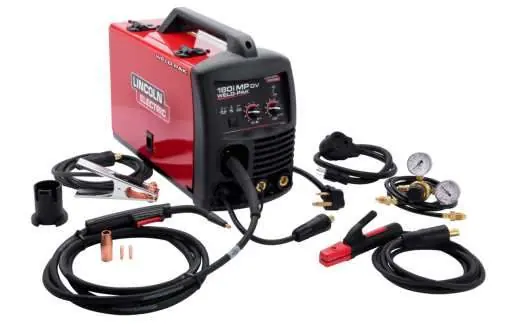

Elementy zestawu
W skład standardowego zestawu wchodzą:
- Uchwyt spawalniczy Magnum 100L z przewodem 3,0 m
- Końcówki prądowe (0,6 mm oraz 0,9 mm)
- Dysza gazowa do spawania MIG oraz dysza bezgazowa do spawania Innershield
- Adapter szpuli dla szpul o średnicy 203 mm
- Rolka podajnika dwutorowa (0,6 - 0,9 mm)
- Regulator gazu Harris z wężem 1,3 m
- Zacisk masy z przewodem 3,0 m
- Uchwyt elektrody z przewodem do spawania metodą Stick
- Instrukcja obsługi oraz skrócona instrukcja uruchomienia
Konfiguracja i obsługa
Urządzenie umożliwia szybką zmianę procesów spawalniczych. W przypadku spawania aluminium wymagane jest użycie opcjonalnego uchwytu typu spool gun (K5341-1). Regulacja napięcia podawania drutu odbywa się za pomocą pokrętła z wskaźnikiem numerycznym. Spawarka posiada przełącznik wyboru między uchwytem typu spool gun a standardowym uchwytem typu push.
Dane techniczne
Urządzenie oferuje następujące zakresy prądu spawania:
- MIG: 30-180 A
- DC TIG: 10-165 A
- Stick: 25-160 A
Waga urządzenia wynosi 15,6 kg (34,5 lbs), co czyni je łatwym w transporcie.
Praktyczna pomoc
Typowe problemy
Niestabilne podawanie drutu
Sprawdź, czy rolki podajnika są odpowiednio dobrane do średnicy drutu i czy napięcie podajnika jest prawidłowo wyregulowane.
Brak możliwości spawania aluminium
Standardowy uchwyt nie jest przeznaczony do aluminium. Wymagane jest użycie opcjonalnego uchwytu Magnum Spool Gun (K5341-1).
Przed użyciem
- Sprawdź, czy napięcie zasilania (120V lub 230V) jest zgodne z instalacją.
- Upewnij się, że zainstalowano odpowiednie rolki podajnika dla używanej średnicy drutu.
- Podłącz uchwyt spawalniczy i zacisk masy zgodnie z wybranym procesem.
- W przypadku spawania MIG/TIG, upewnij się, że butla z gazem jest podłączona i regulator ustawiony prawidłowo.
- Sprawdź stan końcówki prądowej i dyszy.
Parametry w praktyce
- Napięcie wejściowe
- Urządzenie obsługuje zarówno 120V, jak i 230V (Dual Voltage).
Ilustracje i schematy
- Panel przedni zawiera dwa pokrętła regulacyjne oraz przycisk wyboru procesu.
- Mechanizm podajnika drutu posiada numerowane wskaźniki napięcia dla łatwej regulacji.
Zgodność modelu
- Wymaga opcjonalnego uchwytu K5341-1 Magnum Spool Gun do spawania aluminium.
- Kompatybilne z wózkami spawalniczymi K2275-3.
