Instrukcja obsługi modułu skanera DeviceNet Rockwell Automation 1747-SDN
Przewodnik instalacji i konfiguracji modułu skanera DeviceNet 1747-SDN. Dowiedz się, jak zamontować urządzenie, podłączyć sieć, interpretować kody błędów LED oraz sprawdzić specyfikacje techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Moduł 1747-SDN to skaner sieci DeviceNet dla sterowników SLC 500. Instalacja wymaga montażu w obudowie SLC, podłączenia zasilania sieciowego 24V DC oraz konfiguracji za pomocą oprogramowania RSNetWorx. str. 7, 9, 11
Najważniejsze czynności
- Montaż w obudowie str. 9, 10
- Podłączenie sieci DeviceNet str. 11
Pierwsze uruchomienie
- Weryfikacja kompatybilności procesora str. 9
- Instalacja pliku EDS str. 8
Problemy i rozwiązania
Brak zasilania (dioda wyłączona)
Sprawdź połączenia zasilania i włącz zasilanie.
str. 12
Błąd konfiguracji (dioda miga na czerwono)
Sprawdź konfigurację ustawień.
str. 12Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| 70 | Konflikt adresów węzłów | Zmień adres na wolny | str. 14 |
| 92 | Brak zasilania sieci | Dostarcz zasilanie sieciowe | str. 15 |
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Pobór mocy (Backplane) | 5V DC, 500 mA | Zasilanie z szyny | str. 16 |
Gdzie szukać w PDF
- Instalacja str. 9, 10, 11
- Diagnostyka str. 12, 13, 14, 15

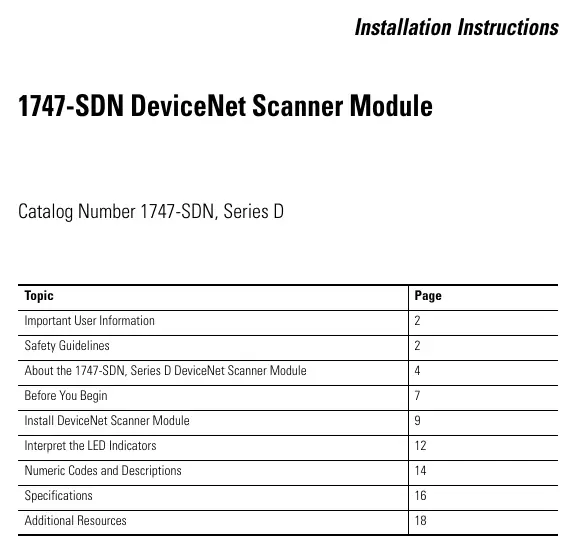

Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Moduł 1747-SDN jest przeznaczony do pracy w środowiskach przemysłowych o stopniu zanieczyszczenia 2 (Pollution Degree 2) i kategorii przepięciowej II. Urządzenie jest wrażliwe na wyładowania elektrostatyczne (ESD), dlatego podczas obsługi należy stosować opaski uziemiające i unikać dotykania styków. Moduł musi być zamontowany w odpowiedniej obudowie ochronnej.
Opis i funkcje modułu
Moduł 1747-SDN (Series D) to skaner sieci DeviceNet dla sterowników SLC 500. Oferuje zaawansowane funkcje, takie jak:
- Slave Mode: umożliwia pracę jako urządzenie podrzędne (slave) dla innego nadrzędnego urządzenia w sieci.
- Poll, Strobe, Change of State, Cyclic I/O: różne metody transferu danych w celu optymalizacji wydajności sieci.
- Pass-through: funkcja umożliwiająca komunikację z siecią DeviceNet z poziomu innej sieci.
Instalacja modułu
Przed instalacją upewnij się, że posiadasz odpowiedni sprzęt: komputer z systemem Windows 2000 lub nowszym, oprogramowanie RSNetWorx for DeviceNet (wersja 2.22+) oraz RSLogix 500. Moduł należy instalować w obudowie SLC 1746 (z wyłączeniem pierwszego slotu, zarezerwowanego dla procesora).
- Wyłącz zasilanie szyny (chassis power supply).
- Wybierz slot dla modułu.
- Wsuń moduł do slotu i dociśnij, aby zapewnić poprawne połączenie ze złączami szyny.
Podłączenie do sieci DeviceNet
Podłączenie odbywa się za pomocą 10-pinowej wtyczki liniowej. Należy zachować zgodność kolorów przewodów:
- Czerwony: +24V
- Biały: Can_H
- Ekran: Drain/Shield
- Niebieski: Can_L
- Czarny: +24V Return
Przed podłączeniem lub odłączeniem kabli komunikacyjnych należy zawsze wyłączyć zasilanie sieciowe, aby uniknąć łuku elektrycznego.
Diagnostyka i kody błędów
Moduł posiada wskaźniki LED (Status i Network) oraz wyświetlacz numeryczny. Wyświetlacz numeryczny wskazuje kody błędów, które pomagają w diagnostyce:
- 0-63: Normalna praca (wyświetla adres węzła).
- 70: Konflikt adresów (Duplicate Node Address).
- 92: Brak zasilania sieciowego na porcie.
- 80: Tryb Idle.
- 81: Tryb Fault.
Dane techniczne
Kluczowe parametry pracy:
- Pobór mocy (Backplane): 5V DC, 500 mA.
- Pobór mocy (DeviceNet): 24V DC, 90 mA (Class 2).
- Temperatura pracy: 0 do 60 stopni Celsjusza.
- Wibracje: 2 g przy 10-500 Hz.
- Wstrząsy: 30 g (praca), 50 g (spoczynek).
Praktyczna pomoc
Typowe problemy
Moduł nie komunikuje się (dioda Network miga na czerwono)
Sprawdź podłączone urządzenia slave i tabelę listy skanowania (scan list) pod kątem błędów.
Wyświetlacz pokazuje kod 70
Wystąpił konflikt adresów węzłów. Zmień adres modułu na wolny.
Wyświetlacz pokazuje kod 92
Brak zasilania sieci na porcie komunikacyjnym. Sprawdź zasilanie sieciowe.
Przed użyciem
- Upewnij się, że masz komputer z systemem Windows 2000 lub nowszym
- Zainstaluj oprogramowanie RSNetWorx for DeviceNet (wersja 2.22 lub nowsza)
- Przygotuj oprogramowanie RSLogix 500
- Upewnij się, że posiadasz obudowę SLC 1746 z procesorem SLC 5/02 lub nowszym
Parametry w praktyce
- Pobór mocy (Backplane)
- 5V DC, 500 mA - zasilanie z szyny sterownika
- Pobór mocy (DeviceNet)
- 24V DC, 90 mA (Class 2) - zasilanie sieciowe
- Temperatura pracy
- 0 do 60 stopni Celsjusza
Ilustracje i schematy
- Schemat połączeń przewodów (kolory: czerwony, biały, ekran, niebieski, czarny)
- Rozmieszczenie wskaźników LED (Status, Network)
- Instrukcja montażu w obudowie SLC
Zgodność modelu
- Wymaga procesora SLC 5/02 lub nowszego
- Nie używać w zdalnej obudowie I/O z adapterem 1747-ASB
- Wymaga pliku EDS dla oprogramowania RSLinx/RSNetWorx
