Instrukcja obsługi zaworu kulowego Sauter VKR
Przewodnik techniczny i instrukcja montażu zaworu kulowego Sauter VKR. Sprawdź parametry techniczne, schematy połączeń z siłownikami oraz wytyczne instalacyjne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zawór kulowy Sauter VKR to 2-drogowy zawór regulacyjny do zamkniętych obiegów wody lub powietrza. Wymaga montażu z siłownikami elektrycznymi (AKM/AKF) oraz filtrów siatkowych dla ochrony uszczelek. str. 1, 3
Najważniejsze czynności
- Montaż filtrów siatkowych str. 1, 3
- Montaż siłownika str. 3
Pierwsze uruchomienie
- Automatyczna kalibracja str. 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Ciśnienie nominalne | PN 40 | Maksymalne ciśnienie pracy | str. 1 |
| Temperatura pracy | -10 do 130 °C | Zakres temperatur medium | str. 1 |
Gdzie szukać w PDF
- Dane techniczne i typy str. 1

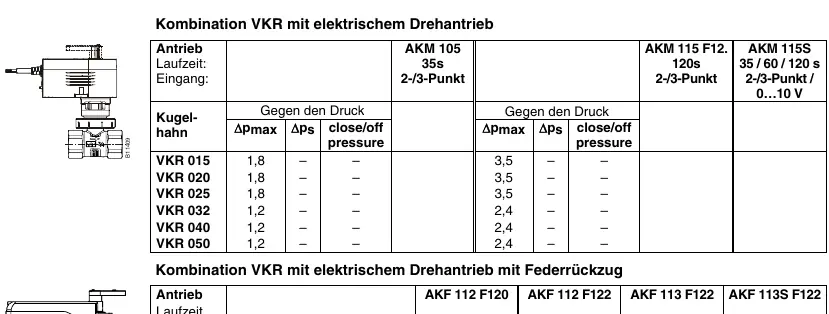

- Kombinacje z siłownikami str. 2
- Wymiary montażowe str. 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Zawór kulowy Sauter VKR to 2-drogowy zawór regulacyjny przeznaczony do pracy w zamkniętych obiegach wody (zimnej, ciepłej) lub powietrza. Urządzenie charakteryzuje się wysoką precyzją regulacji i jest przystosowane do współpracy z siłownikami elektrycznymi. Kluczowym wymogiem eksploatacyjnym jest stosowanie filtrów siatkowych w celu ochrony uszczelek przed zanieczyszczeniami.
Opis urządzenia
Zawór wykonany jest z mosiądzu odpornego na odcynkowanie (DZR). Kula zaworu posiada zintegrowaną charakterystykę przepływu. Uszczelnienie trzpienia realizowane jest za pomocą podwójnego pierścienia typu O-ring z EPDM, a uszczelnienie kuli za pomocą teflonowych manszet. Urządzenie zapewnia wysoki współczynnik regulacji (500:1).
Montaż i instalacja
Zawór może być montowany w dowolnej pozycji, jednak nie zaleca się montażu w pozycji wiszącej, aby zapobiec przedostawaniu się kondensatu do siłownika. Wymagane jest stosowanie filtrów siatkowych (np. na każdym piętrze lub ciągu instalacji), aby chronić teflonowe manszety przed uszkodzeniem przez zanieczyszczenia takie jak opiłki spawalnicze czy rdza. W przypadku otwartych obiegów należy stosować inhibitory korozji, sprawdzając ich kompatybilność z materiałami zaworu.
Współpraca z siłownikami
Zawór VKR jest kompatybilny z siłownikami Sauter serii AKM 105, 115(S) oraz AKF 112, 113(S). Połączenie z siłownikiem odbywa się automatycznie za pomocą złącza bagnetowego. W przypadku siłowników SUT, charakterystyka może być ustawiona jako liniowa lub kwadratowa. Siłownik wykrywa pozycję zaworu automatycznie przy pierwszym uruchomieniu.
Dane techniczne
- Ciśnienie nominalne: PN 40
- Temperatura pracy: -10 do 130 °C
- Materiał korpusu: Mosiądz DZR
- Kąt obrotu: 90°
- Dopuszczalne media: Woda, powietrze, mieszanki wody z glikolem (20-50%)
Praktyczna pomoc
Typowe problemy
Zanieczyszczenia w instalacji (opiłki, rdza)
Wymagany montaż filtrów siatkowych przed zaworem, aby chronić uszczelki.
Hałas w instalacji
Różnica ciśnień na zaworze nie powinna przekraczać 50% wartości znamionowej.
Nieszczelność przy wysokiej temperaturze (>100°C)
Wymagane użycie adaptera temperatury (akcesorium 0510420 001).
Przed użyciem
- Sprawdź zgodność medium (woda, powietrze, glikol).
- Upewnij się, że instalacja jest zamknięta (otwarte obiegi wymagają inhibitorów).
- Zainstaluj filtry siatkowe przed zaworem.
- Sprawdź kompatybilność siłownika (AKM lub AKF).
- Upewnij się, że temperatura medium nie przekracza dopuszczalnych limitów.
Ilustracje i schematy
- Schematy wymiarowe (Massbilder) przedstawiają długość (L), wysokość (H) oraz średnice przyłączy (G) dla poszczególnych średnic DN.
- Schematy połączeń z siłownikami pokazują sposób montażu bagnetowego.
Zgodność modelu
- Kompatybilny z siłownikami Sauter: AKM 105, 115(S), AKF 112, 113(S).
- Nie nadaje się do stref zagrożonych wybuchem (Ex-Zonen).
- Brak dopuszczenia do wody pitnej.
