Instrukcja obsługi wzmacniacza sygnału PoE+ Secomp 2-Port Gigabit
Szybki przewodnik instalacji wzmacniacza sygnału PoE+ Secomp 2-Port Gigabit. Dowiedz się, jak podłączyć urządzenie, zrozumieć wskaźniki LED i zwiększyć zasięg sieci Ethernet.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wzmacniacz Secomp 2-Port Gigabit PoE+ służy do zwiększenia zasięgu sieci Ethernet o kolejne 100 metrów na urządzenie, przesyłając jednocześnie dane i zasilanie PoE. str. 1
Najważniejsze czynności
- Podłącz kabel sieciowy Cat 5e/6 do portu PD (wejście) oraz PSE (wyjście) w celu przedłużenia zasięgu. str. 1, 2
Problemy i rozwiązania
Brak połączenia lub zasilania
Sprawdź stan wskaźników LED (PoE, Data). Jeśli są wyłączone, sprawdź połączenia kablowe i źródło zasilania.
str. 1Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Standardy | IEEE 802.3at, 802.3, 802.3u, 802.3ab, 802.3x | Obsługiwane protokoły sieciowe i zasilania | str. 1 |
| Wymiary | 20 x 32 x 123 mm | Fizyczne wymiary urządzenia | str. 1 |
Gdzie szukać w PDF
- Strona 1: Wprowadzenie, funkcje, specyfikacja str. 1
- Strona 2: Schematy połączeń i tabela zasięgu str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Wzmacniacz Secomp 2-Port Gigabit PoE+ służy do zwiększenia zasięgu sieci Ethernet o kolejne 100 metrów na każde urządzenie. Urządzenie obsługuje standard IEEE 802.3at, przesyłając jednocześnie dane oraz zasilanie PoE. Możliwe jest kaskadowe łączenie wielu wzmacniaczy w celu uzyskania większego zasięgu.
Zawartość opakowania
- Wzmacniacz 2-Port Gigabit PoE+
- Skrócona instrukcja instalacji
- Zestaw dwóch śrub do montażu ściennego
Kluczowe funkcje
- Obsługa standardów IEEE 802.3, 802.3u, 802.3ab, 802.3at
- Port wejściowy PD (Data + Power in) oraz wyjściowy PSE (Data + Power out)
- Przepustowość 2000Mbps (full-duplex)
- Technologia Plug & Play
- Automatyczna detekcja crossover
Instalacja i połączenia
Urządzenie jest przeznaczone do pracy z kablami typu Cat 5e lub Cat 6. Wzmacniacz posiada automatyczną funkcję detekcji crossover, co pozwala na bezpośrednie połączenie z innymi urządzeniami PSE/PD za pomocą standardowego kabla typu skrętka.
W przypadku kaskadowego łączenia urządzeń, należy pamiętać, że każde kolejne urządzenie zwiększa zasięg o 100 metrów, jednak całkowita moc dostępna dla urządzenia końcowego (PD) maleje wraz z odległością.
Wskaźniki LED
- PoE: Świeci, gdy funkcja PoE jest aktywna. Wyłączony oznacza brak połączenia lub brak zasilania PoE.
- Data: Świeci, gdy port jest podłączony. Miga podczas transmisji lub odbierania danych. Wyłączony oznacza brak połączenia.
Dane techniczne
- Standardy: IEEE 802.3at, 802.3, 802.3u, 802.3ab, 802.3x
- Prędkość transmisji: 10/100/1000 Mbps
- Media transmisyjne: Cat 5e/6 UTP/STP
- Wymiary: 20 x 32 x 123 mm
- Waga: 100g
- Temperatura pracy: 0 do 50 °C
- Wilgotność: 10 do 90% RH (bez kondensacji)
Ostrzeżenia i zgodność
Urządzenie jest produktem klasy A. W środowisku domowym może powodować zakłócenia radiowe, co może wymagać podjęcia odpowiednich środków zaradczych przez użytkownika. Urządzenie jest zgodne z certyfikatami CE, FCC Class A oraz VCCI.
Praktyczna pomoc
Typowe problemy
Brak połączenia sieciowego
Sprawdź, czy kabel sieciowy jest poprawnie wpięty do portów oraz czy urządzenie zasilające (PSE) jest włączone.
Brak zasilania PoE na wyjściu
Upewnij się, że używasz kabla Cat 5e/6 i że źródło zasilania PoE jest zgodne ze standardem IEEE 802.3at.
Przed użyciem
- Sprawdź zawartość opakowania pod kątem uszkodzeń.
- Przygotuj kable sieciowe typu Cat 5e lub Cat 6.
- Upewnij się, że źródło zasilania PoE obsługuje standard 802.3at.
- Zaplanuj rozmieszczenie urządzeń w odstępach nie większych niż 100 metrów.
Parametry w praktyce
- IEEE 802.3at
- Standard zasilania PoE+ obsługiwany przez urządzenie.
- Store and Forward
- Metoda przesyłania danych, w której cały pakiet jest odbierany przed wysłaniem, co zapewnia integralność danych.
- 10/100/1000M
- Obsługiwane prędkości transmisji danych (Gigabit Ethernet).
Ilustracje i schematy

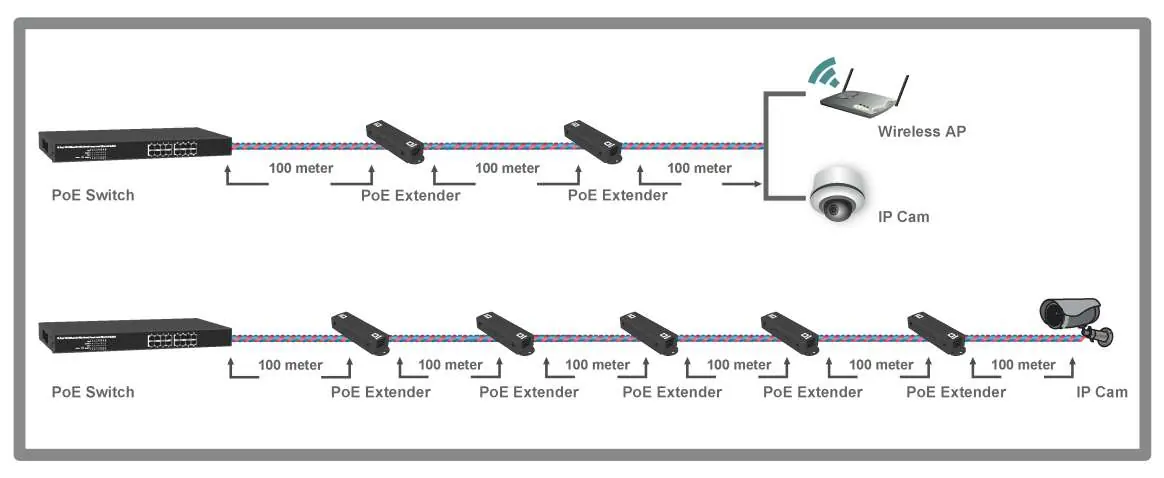

- Schemat połączeń pokazuje możliwość kaskadowego łączenia wzmacniaczy w celu wydłużenia zasięgu sieci Ethernet.
- Każdy wzmacniacz pozwala na dodanie kolejnych 100 metrów zasięgu.
Zgodność modelu
- Wymaga kabli typu Cat 5e lub Cat 6.
- Zgodny ze standardami IEEE 802.3, 802.3u, 802.3ab, 802.3at.
